BS476-7 İnşaat Malzemeleri Laboratuvar Test Ekipmanı Yüzey Alev Yayılması Test Aparatı Yanıcılık Makinesi

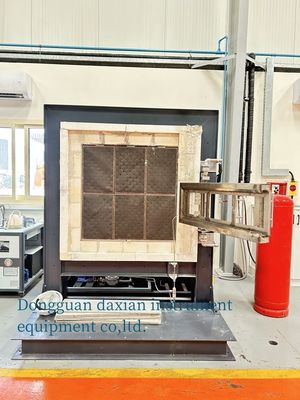

BS476-7Yüzeyde alev yayılma test cihazı

BS476-7 Ürün tanıtımı:

Alev yayılma tester BS476-7 standardına göre geliştirilmiş ve üretilmiştir ve bina ürünlerinin yan alev yayılma performansını ölçmek için kullanılır.Alev yayılma hızı/alev yayılma hızı, malzemelerin yangın azaltıcı performansını değerlendirebilir..
Cihaz, bir gaz radyasyon tabakası üzerinden ısı yayar ve radyasyon ısılarını kalibre etmek için ithal bir ısı akış ölçümcüsü kullanır.Örnek, belirli radyasyon ısısı koşullarında malzemenin yanmasını test etmek için karışık bir gaz yakıcısı ile yakılır.; Örneği açıkça kalibre edilmiş bir radyasyon akışına maruz bırakın, yanma süresini, alev yayılma süresini ve son söndürme süresini ölçün.radyasyon plakasına bitişik, ve açıkça kalibre edilmiş bir radyasyon akışı olan bir alana maruz bırakılır.Örneğin ısıtılan ucu yüzeydeki buharlaşmış gaz tarafından yanıyor..
Yanıktan sonra, alev cephesinin gelişimi ve alev cephesinin örnek yüzeyinde yatay olarak yanması ve her kalibrasyon mesafesine ulaşması için gereken süre kaydedilmelidir.Malzemenin ilgili parametrelerini daha fazla test etmek, yanma ısısı, sürekli yanma ısısı, kritik akış hızı, sürekli yanmanın ortalama ısısı, toplam ısı salınımı vb.

Standart:

BS476-7: İnşaat malzemeleri ve yapıları üzerindeki yangın testleri Bölüm 7. Ürünlerin yüzeyinde yayıldığı sınıflandırmayı belirlemek için test yöntemi

Yapısal özellikler:

3.1Kutusu güzel ve korozyona dayanıklı paslanmaz çelikten yapılmıştır; Temizlenmesi kolaydır; Ana çerçeve: İki bağımsız parçadan oluşur:yakıcı çerçeve ve örnekleme desteği çerçevesiBu iki parça, esnek mekanik ayar için vidalar ile birbirine bağlıdır.
3.2. Radyasyon plakanın merkezi yüksekliği 1250 ± 100mm'dir ve radyasyon plakanın radyasyon yüzeyi ile ön yüzeyi arasındaki açı 15 ± 3 ° ayarlanabilir;
3.3Radyasyon tahtasının boyutu 850 mm × 850 mm'dir, gözenekli ateşe dayanıklı karolardan oluşur; Radyasyon yoğunluğu yaklaşık 80kw/m2'ye ulaşabilir ve yüzey sıcaklığı yaklaşık 850 °C'ye ulaşabilir.
3.4 Yakıcı: (200 ± 10) mm uzunluğundaki çift delikli seramik boru, iç çapı 3 mm, dış çapı 6.4 mm, içi boş çelik borudan yapılmış, propan ve hava akış ölçerleri ile donatılmıştır.Standart (100 ± 20) mm yüksek alev gereksinimlerini karşılamak için ayarlanabilir küçük alev yüksekliği.
3.5Gözlem seviyesi işareti: kullanıcıların alevlerin yayılmasını gözlemlemelerini kolaylaştırır; Paslanmaz çelikten yapılmış, 50mm ara ile yatay ve dikey olarak yerleştirilmiştir;
3.6. Paslanmaz çelikten yapılmış örnek kurulum rehber rayları ile donatılmıştır. Sıcaklığa ve korozyona dayanıklı; Örnek kurulum bir çekme türüdür;
3.7 Gözlem aynası: Düzenlenebilir bir açı gözlem aynası (750 mm × 120 mm) ile donatılmış, alev yayılma hızı, test sırasında cam aynadan ve numune kazımından gözlemlenebilir.ve otomatik olarak ayak düğmesi ile kaydedilebilir.
3.8 Örnek sıkıştırma boyutu: uzunluğu 855 mm, genişliği 275 mm. (3 ± 0.2) mm kalınlığında paslanmaz çelik levhalardan yapılmıştır;
3.90,5 ± 0,05 mm kalınlığında paslanmaz çelik levhasından yapılmış bir örnek baca, gaz ve baca metal telafi termo çiftleriyle donatılmıştır.
3.10 Kalibrasyon plağı: Uzunluğu (850 ± 1) mm, genişliği 270 mm ve kalınlığı (25 ± 2) mm olan, kurutma yoğunluğu (950 ± 100) kg/m3 olan yanmaz plaka.25mm çapında 8 delik ve 100mm ± 1mm bir delik aralığı vardır;
3.11 Arkaplan ve konumlandırma levhası: Arkaplan uzunluğu 885 mm, genişliği 270 mm ve (12 ± 3) mm kalınlığında yanmaz bir levha olup kurutma yoğunluğu (850 ± 100) kg/m3'dür.Pozisyonlama plaka malzemesi arka tahtayla aynıdır ve genişliği (25 ± 2) mm'dir..

BS 476 İnşaat malzemeleri için ortak standart:

BS 476-3 İnşaat malzemeleri ve bileşenleri üzerindeki yangın testleri - çatıların açık kısımlarında yangın testleri
BS 476-4 İnşaat malzemeleri ve yapıları için yangın testleri - Malzemelerin yanmazlık testleri

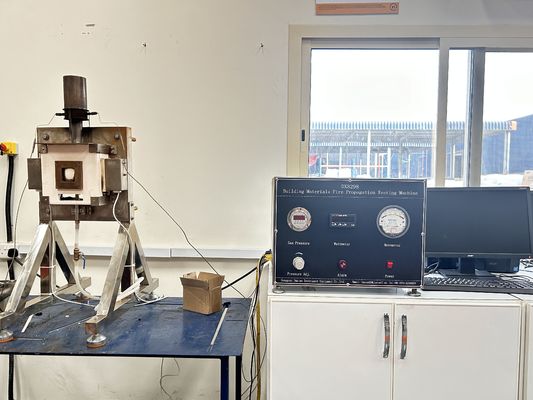

BS 476-6 İnşaat malzemeleri ve bileşenleri için yangın testleri - Ürünlerin yangın yayılması için test yöntemleri
BS 476-7 İnşaat malzemelerinin ve bileşenlerinin yangın testi - Ürünlerin alev yüzeyi yayılımının sınıflandırılmasını belirlemek için test yöntemi
BS 476-8 İnşaat malzemelerinin ve bileşenlerinin yangın direnci testleri - yangın direnci test yöntemleri ve bina bileşenlerinin değerlendirilmesi
BS 476-11 İnşaat malzemelerinin ve bileşenlerinin yangın testleri - İnşaat malzemelerinin ısı radyasyonunun belirlenmesi
BS 476-12 İnşaat malzemelerinin ve bileşenlerinin yangın testleri - Ateşle doğrudan temas halinde olan ürünlerin yanıcılığı için test yöntemi
BS 476-20 İnşaat malzemelerinin ve bileşenlerinin yangın testleri - İnşaat bileşenlerinin yangın direnci için test yöntemleri (genel ilkeler)
BS 476-21 İnşaat malzemeleri ve bileşenleri için yangın testleri - Yük taşıyan bileşenlerin yangın direnci için test yöntemleri
BS 476-22 İnşaat malzemeleri ve bileşenleri için yangın testleri - Yük taşımayan bileşenlerin yangın direnci için test yöntemleri
BS 476-23 İnşaat malzemelerinin ve bileşenlerinin yangın testleri - Bileşenlerin bileşenlerin yangın direncine katkısı için test yöntemi
BS 476-24 inşaat malzemeleri ve bileşenleri için yangın testleri - Bölüm 24: Havalandırma kanallarının yangın direncine yönelik test yöntemleri
BS 476-31.1 İnşaat malzemelerinin ve bileşenlerinin yangın testleri - Kapı ve pencere bileşiklerinden dumanın nüfuzunu ölçme yöntemleri - Oda sıcaklığında ölçüm yöntemleri.

Alev yayılma endeksi testiAna parametreler:
