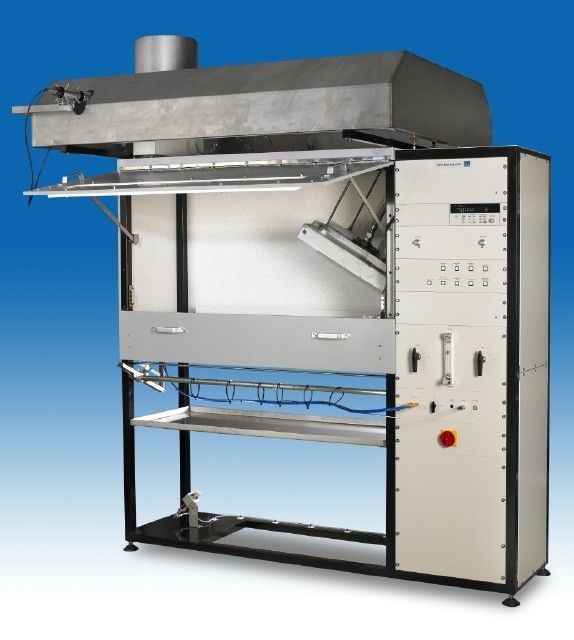

ISO 9239-1 Yapı Malzemeleri Test Ekipmanı / Zemin Radyant Isı Akısı Yangın Test Ekipmanı
Açıklama:
DX8401, bir test odasında ısı akısı radyant gradyanına maruz bırakılan, yatay olarak monte edilmiş zemin kaplamalarının, pilot alevlerle tutuşturulduğunda, rüzgara karşı yanma davranışını ve alev yayılımını değerlendirmek için bir yangına tepki test cihazıdır.
Standart:
- GB/T11785-2005
- ISO 9239-1,2
- ASTM E970
- NFPA253
-GBT11785-2005
Test Odası:
- (13 ± 1) mm kalınlığında ve 650 kg/m3 ila 750 kg/m3 nominal yoğunlukta kalsiyum silikat levhalar.
- (110 ± 10 ) mm x (1100 ± 100) mm boyutlarında gözlem penceresi olan yangına dayanıklı cam.
- dış metal kaplama
- test numunesi platformu için alt erişim kapısı
Numune Tutucu:
- (2.0 ± 0.1) mm kalınlığında ısıya dayanıklı L-profilli paslanmaz çelik
- genel boyut (1140 ±10) mm x (325 ±10) mm x (22 ±2) mm

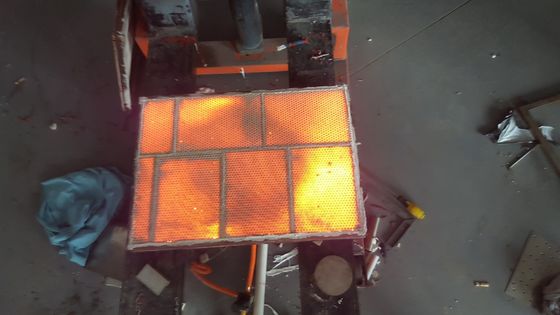

Gazla Çalışan Radyant Panel:
- gözenekli refrakter malzemeden radyant ısı kaynağı paneli
- alan (300± 10) mm x (450 ± 10) mm
- 900 ºC'ye kadar maksimum çalışma sıcaklığı
Pilot Brülör:
- nominal iç çap 6 mm ve dış çap 10 mm
- Yakıt. Yaklaşık 83 MJ/m3 kalorifik değere sahip ticari sınıf propan
Egzoz sistemi:
- (25 ºC, 1 bar) sıcaklıkta 39 m3/dak ile 85 m3/dak arasında kapasite
- egzoz bacasındaki hava hızı (2.5 ± 0.2) m/s ± 0.1 m/s
Radyasyon Pirometresi:
- 480 ºC ila 530 ºC aralığında (siyah cisim sıcaklığı), ± 50 ºC doğruluğunda.
- yaklaşık 1,4 m mesafede 250 mm çapında dairesel bir alanın görüntülenmesi
- 1um ile 9 um dalga boyu arasında önemli ölçüde sabit
Isı Akısı Ölçer:
- penceresiz ve 25 mm çapında Schmidt-Boelter tipi.
- 0 ila 15 kW/m2 ± 0.2 kW/m2 aralığında.
- ölçülen değerin ± %3 doğruluğu.
Teknik parametreler:
| Isı akısı ölçer ölçüm aralığı |
(0-15) Kw/m2 |
| Isı akısı ölçer doğruluğu |
± 0.2kw /m2 |
| Isı akısı ölçer doğruluğu |
<± %3; |
| Siyah cisim sıcaklık hatası |
± 5 ºC |
| Duman çekme hızı |
(2.5 ± 0.2)m/s |
| Duman çekme kapasitesi |
(39-85) m3/dak |
| Gözenekli refrakter radyant panel boyutu |
300 mm * 450 mm ve yaklaşık 900 ºC'ye kadar sıcaklıklara dayanabilir |
| Termokupl |
3,2 mm çapında tip K paslanmaz çelik zırhlı termokupl |
| Isı akısı dağılım gereksinimleri |
200 mm'de: (9.1 ± 0.4) KW/m2 |
| 400 mm'de: (5.0 ± 0.4) KW/m2 |
| 600 mm'de: (2.4 ± 0.2) KW/m2 |
| Yanma gazı |
propan gazı (kullanıcıya ait) |
| Yanma gazı akışı |
(0.026 ± 0.002)L/S |
| Yanma brülörü |
¢10 mm Dış çap ¢6 mm iç çap, brülör borusu 35 ¢0.7 mm delikte |
| Alev yüksekliği |
60 ~ 120mm ayarlanabilir |
| Ateşleme sistemi |
yüksek voltajlı elektronik ateşleme |
| Güçlü egzoz sistemi |
makine güçlü bir egzoz fanı ile donatılmıştır. Test tamamlandığında, egzoz fan sistemi atık gazı dışarı atmak için etkinleştirilir |
- çelik cetvel
- pilot brülör
- anemometre
- radyasyon pirometresi
- zamanlama cihazları
