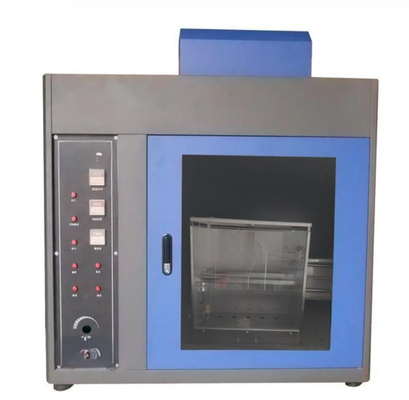

DX8379 Plastik ve plastik bileşenler için dikey ve yatay yanma test makineleri

Temel olarak, belirli bir yangın kaynağından doğrudan yanma altında plastik veya filmlerin yanmazlık özelliklerini belirlemek ve yangın direncini belirlemek için kullanılır.

Standartlara uygun:

UL94 ve GB/T2408 test standartlarının gereksinimlerini karşılar. GBT5169.1

Yanma odası:

Kutu gövdesinin boyutu 1 metreküpten daha büyüktür ve CNC makine aletleri kullanılarak işlenir ve şekillendirilir.Yüksek kaliteli SUS304 paslanmaz malzeme / pişirme boyası güzelliğin özelliklerine sahiptir, pas önleme ve korozyon önleme

Kutunun üst kısmı, deneme tamamlandıktan sonra egzoz gazını dışarıya boşaltabilen bir havalandırma ve duman egzoz sistemi ile donatılmıştır.Sistem durmuş durumda..

Test süreci sırasında mühürlenebilen, test durumunu kolayca gözlemlemek için kutunun ön tarafında sertleştirilmiş bir cam gözlem penceresi vardır.

Yanma tüfesi:

Şirketimizin kendiliğinden yapılmış patlatma aleti ASTM D 5025-99'un gereksinimlerini tam olarak karşılar.

Standart güç: Dikey ve yatay yanma için uygun 500W ayarlanabilir.

Düzelenin çapı 9,5 ± 0,03 mm, düzelenin ışığının uzunluğu 160 ± 0,05 mm ve düzelenin hava girişinden yüksekliği 100 ± 10 mm'dir.

Çöplük açısı: yatay olarak 90 derece ve dikey olarak 45 derece ayarlanabilir, doğal olarak emilir, iç alev 12-40mm ve dış alev 20-125mm, ayarlanabilir.

Buhar nozlu: Ф 0,9 ± 0,03mm,

Alev yüksekliği: 20 ± 20.

Sıcaklık ölçüm sistemi:

Isı sensörleri (bakır borular ve termoküpler) - Borular çok yüksek iletkenliğe sahip elektrolitik bakırdan oluşmalıdır.

0,5 mm çapında bir tel olan K tipi termokople.

Akıllı PID sıcaklık kontrol ölçüm cihazı, K tipi termokople eşleştirilmiştir.

Tüm test sistemi hareketlidir ve sıcaklık ölçümü için test kutusuna yerleştirilir.

Elektronik bir kronometre ile donatılmış: 0.1S'ye kadar doğruluk (sıcaklık kalibrasyonu sırasında yedek için)

Ana donanım:

Sınav koltuğu: paslanmaz çelikten yapılmış, yatay koltuğa ve dikey koltuğa ayrılmıştır.Dikey destek, püskürtme lambasının bulunduğu düzlemle paralel ve gözlem penceresi düzlemidir., gözlemlenmesini ve çalıştırılmasını kolaylaştırır.

Kilin çerçevesi: Kilin ekleyin, gerekirse sprey lambasını kilin üzerine yerleştirin ve belirtilen konuma doğru geri dönerken hareket etmesini kolaylaştırın.

Yatay ve dikey yanma sırasında iç ve dış alevleri ölçebilen bir dizi kumanda ile donatılmıştır.

Test amacıyla 500 mm ila 1 mm doğrulukta paslanmaz çelik bir kuyrukla donatılır.

Standart numune özellikleri: 125 mm uzunluk, 13 mm genişlik, 3 < kalınlık < 13 mm (veya test standartlarına göre)

İşletim sistemi:

Relay kontrol sistemi, tüm bileşenler için iyi bilinen yerli/yabancı markaları benimser, kaliteyi sağlarken testin doğruluğunu daha iyi sağlar.

Yanma zamanlaması: Yanma nozel belirlenmiş konuma ulaştığında, püskürtme süresi otomatik olarak kaydedilir (yerel kurallara göre, örneğin 15 saniye yanma).Testçi ayarlanmış zamanı gözlemler ve otomatik olarak püskürtme zamanı anında ulaştığında nozzle uzaklaştırır.

Yanma zamanlayıcısını tutmak: Yukarıdaki yanma zamanlayıcısına ulaştığında, bu zamanlayıcı otomatik olarak sayılır. Belirtilen bir süre içinde (örneğin ateş kaynağını 15 saniye durdurmak gibi) bu işlem sırasında,Yanmış numunenin alevi sönerse,, ikinci bir yanma gerçekleştirilir ve ilk yanma işlemi tekrarlanır.

Gecikmiş yanma zamanlayıcısı: Önceki adımda belirtilen süre içinde sönmezse, başka bir gecikmiş yanma zamanlayıcısı başlatılır.İlk yanma testini tekrarlayın.Belirtilen süre içinde çıkmazsa, test doğrudan başarısız olarak değerlendirilir.

Gaz akış aralığı: 10-1000 mL/dakika;

Yanma yöntemi: Yüksek voltajlı elektronik yanma.

Bu cihaz, test için havalandırılmayan bir ortamda yerleştirilir.

UL94HB, UL94-V0, UL94-V1, UL94-V2'yi nasıl anlayacağınız

Plastiklerin alev geriliği derecesi HB, V-2, V-1'den V-0'ya kademeli olarak yükseltilmektedir:

UL94V0, V1, V2 farklı alev gerileyici sınıflardır ve seviyeleri farklıdır.Ve test ve yargılama standartları da farklı.

V0 için test yöntemi, test nesnesini 45 dereceye eğmek, alkol lambasıyla yakmak, ateşleme kaynağını çıkarmak ve 10 saniye içinde kapatmaktır.

V1 ve V2 için test yöntemleri V0 ile aynıdır, ancak fark, açık kaynağa geçtikten sonra kapatma süresinin V0'dan daha uzun olmasıdır.

Yani, V0 en iyi alev gerilemesine sahiptir, V1 ikinci sırada, V3 üçüncü sırada ve V4 alev gerilemesine sahip olmayan alev gerilemeleri ile aynı alev gerilemesine sahiptir

HB: UL94 standardında en düşük alev geriliği derecesi. 3 ila 13 milimetre kalınlığında numuneler için dakikada 40 milimetreden daha az bir yanma hızı gerektirir.3 milimetreden küçük kalınlıkta numunelerin yanma hızı dakikada 70 milimetreden azdır.Ya da 100mm işaretinden önce kapat.

V-2: Örnek üzerinde iki 10 saniyelik yanma testi yaptıktan sonra, alev 30 saniye içinde söner.

V-1: Örnek üzerinde iki 10 saniyelik yanma testi yapıldıktan sonra alev 30 saniye içinde söner.

V-0: Örnek üzerinde iki 10 saniyelik yanma testinden sonra, alev 10 saniye içinde söner.

Standartlara uygun: GB/T2408-2008, GB13488, ISO1210, UL94 V-0 V-1 V-2, ASTM D635, D4804, 3801, IEC707 ve IEC 60695-11-10:1999 standartlarının test gereksinimlerini karşılar.
