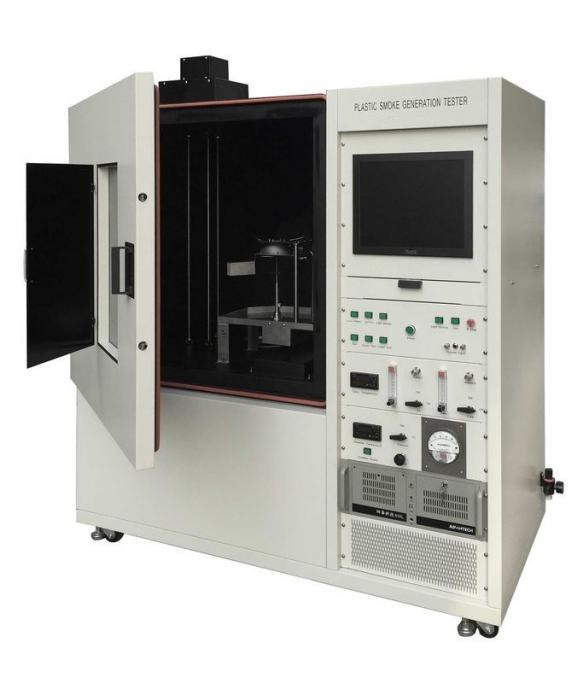

DX8368 Plastik duman yoğunluğu ölçer

1Standartlara uygun: GB8323.2-2008 "Plastik duman üretimi Bölüm 2: Duman yoğunluğunu belirlemek için tek oda metodu" ve ISO5659 gereksinimlerini karşılar.2-2006 "Plastik duman üretimi 2. bölüm": Optik yoğunluğun belirlenmesi için tek oda metodu" test standartları.
2, Uygulama alanı: Plastik yanma sırasında üretilen dumanın spesifik optik yoğunluğunu ölçmek ve test sonucu olarak maksimum spesifik optik yoğunluğu almak için uygundur.Belirtilen koşullar altında plastiklerin duman performansını değerlendirmek için kullanılır..
Plastik duman yoğunluğu test cihazı, GB/8323 standardında belirtilen teknik koşullara dayanarak geliştirilen yeni bir deneme ekipmanı türüdür.2-2008 ve ISO5659-2 "Plastik duman üretimi - Bölüm 2: Duman yoğunluğunu ölçmek için tek oda yöntemi".
3Ana parametreler: Tüm cihaz kapalı bir test odasından, bir fotometre ölçüm sisteminden, bir radyasyon koni, bir yanma sistemi, bir çakıştırıcı, bir test kutusu, bir destekten oluşur.bir sıcaklık ölçüm cihazı, ve duman yoğunluğu test yazılımı; Devre, yüksek teknik içeriğe ve istikrarlı bir performansla bir mikro denetleyici kullanarak geliştirilmiştir.Bu enstrüman tüm plastikler için uygundur ve diğer malzemelerin değerlendirilmesi için de kullanılabilir., tekstil kaplamaları, boyalı yüzeyler, ahşap ve diğer malzemeler) üretim fabrikalarında ve plastik ve katı malzemeler endüstrisinde araştırma ve test ünitelerinde yaygın olarak kullanılır.
1Test kutusu: Ön kapı, pencerenin hareketini engelleyebilen bir pencere ve şeffaf olmayan bir güneş şeması ile donatılmıştır.
Kare kutusunun alt kısmı, aşırı basıncı önlemek için patlama geçirmez alüminyum folyo ile donatılmıştır.ve toplam alanı 81000mm2Kutu, iç basınç düzenleyici bir cihazla donatılmıştır (Şekil 2).
Işık penceresi: Üst ve alt kısmında iki Ø 75mm ışık penceresi vardır. and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceYukarı ışık penceresi test kutusunun üst kısmında bulunur ve test kutusunun dışındaki ışık penceresinin etrafına 8 mm kalınlığında bir optik platform kurulur.Optik platform, sabit platform ve test kutusunu bağlayabilen Ø 15 mm metal çubukla sabitlenir..
İç boyutlar: yüksekliği 914mm x genişliği 914mm x derinliği 610mm
Dış boyutlar: yükseklik 16800mm, genişlik 14500mm, derinlik 850mm (bu boyut sadece referans için)
Malzeme: Üç katmandan oluşur: 1,5 mm kalınlığında dış katman çelik levha, yüksek sıcaklıklı elektrostatik beyaz boya, orta katman 60 mm kalınlığında asbest katmanı, iç katman 1.2 mm kalınlığında USU304 paslanmaz çelik, yüksek sıcaklıklı elektrostatik pişirme siyah boya, temizlenmesi kolaydır.
Hava girişi ve egzoz çıkışı: Hava girişi, Φ 65 mm çapında, hem kapalı hem de kapalı durumlarda flanslı bir solenoid valfi ile kontrol edilen test kutusunun üstüne monte edilir.Egzoz portu sol altta kurulmuştur, çapı Φ 80mm, hem kapalı hem de kapalı durumlarda bir flanslı solenoid valfi ile kontrol edilir ve egzoz fanı ile donatılır.
2Optoelektronik ölçüm sistemi: güç kaynağından, fotomultiplier tüpünden, genişleten şeffaf filmden, kapak, filtre, nötr şeffaf filmden, mercekten, optik sistem karanlık kutudan oluşur.Işık kaynağı, ve hafif pencere ısıtıcısı.
Işık kaynağı: 6,5V'lik bir kızıl lamba, güç sağlayan bir transformatör (gelir 220V çıkış 6,5V) ve değişken bir dirençten oluşur.
Kurulum: Ampul, test kutusunun altındaki, bir ışık kaynağı, konveks lens, ışık penceresi ısıtıcısı ve optik pencereden oluşan, şeffaf olmayan karanlık bir kutuya kurulur.
Işık penceresinin yüzey sıcaklığının (50 °C ~ 55 °C) uygun olmasını sağlamak için 9 W direnç telinden çevrili AC220V ile beslenen ışık penceresi aktüatörü.

Konveks lens: 51 mm çapında, halka dışındaki diğer ışık ışınları olmadan 51 mm çapında bir halka oluşturmak için ayarlandı ve kalibre edildi.
Optik pencere: engelleri olmayan şeffaf bir filmden ve koyu kutudan oluşur.
Foto detektör: fotomüplifikatör tüpünden, amplifikasyon filtresinden, kapak, filtreden, nötr filtreden, konveks lensden, optik pencereden vb. oluşur.
Foto katman borusunun parametreleri: voltaj: DC 1000V, güç kaynağı: giriş 12V, çıkış 0-1200V2mA
Optoelektronik sistem işleme: Fotodetektor, bir A / D sayı şablonuna bağlı ve çok aşamalı bir amplifikasyon mikro bilgisayarı tarafından işlenen bir fotomüplifikatör tüpüdür.Zaman içinde karşılık gelen optik yoğunluğun iletimini sürekli olarak ölçebilir, bu da spektral hassasiyet tepkisinin 5 büyüklüğü, çıplak gözün ve 0,001uA'nın altındaki karanlık akımın tepkisine benzer.Bir fotomultiplier tüpünün minimum hassasiyeti %100'e 0'dan okunur..5 nötr filtresi ve optik yol üzerinde ND-2 amplifikasyon filtresi.
Amplifikasyon filtri: ND-2.0, % 0.95'lik bir geçirgenlik ve A ışık kaynağı renk sıcaklığı K=2854.
Işık kapısı: % 0 iletimliliğin kaydırılması ve düzeltilmesi için kullanılır.
Filtre: Filtreyi telafi etmek için, 0,1 ila 1.0 ve 2 arasında değişen optik yoğunluklara sahip toplam 11 parça vardır.0.
Tarafsız filtre: ND-0.5Işık kaynağı renk sıcaklığı K=2854.
Konveks lens: 51 mm çapında, doğrudan ışık ışını üst ve alt koyu kutular arasındaki şeffaf plakadaki küçük güçlü bir noktaya odaklanabilir.
Optik sistemlerin kalibrasyonu: Optik yoğunluğu 3,0 ve dalga boyu 550-650nm olan nötr bir filtre kullanılarak tespit edilir.
3. Radyasyon koni: 2600W'lık bir isimli güce sahip ısıtıcı elemanlardan oluşur, örnek yüzeyinin merkezinde 10KW/m2 ~ 50KW/m2 radyasyon yoğunluğu sağlayabilir.Örnek merkezinden 25 mm uzaklıkta iki başka pozisyonda ışınlanma test ederken, bu iki konumda radyasyon numunenin merkezindeki radyasyonun% 85'inden daha düşük olmamalıdır.
Radyasyon konusu ısıtıcısı: bağımsız bir güç kaynağı tarafından beslenir, 3000W'lik tek fazlı izolasyon transformatör gücü ile. Sıcaklık kontrolü hızlı döngü ile tiristor kontrolünü benimser,sıcaklığı ± 2 °C'de dengeleyebilen.
Isı akış ölçer: 50kw/m2 aralığı ve 10mm çapında bir alıcı radyasyon alanı olan düz bir alan. Yüzeyi mat siyahla kaplanmış ve su soğutmasıyla soğutulmuştur.
4Çakıştırıcı: Çakıştırıcı nozel Φ'den oluşur 4.0mm diyafram bakır tüpünden yapılır, alev uzunluğu ve yatay ölçümü 30mm'dir.
Gaz tedarik sistemi:
Gaz kaynağı: %95 saflık, propan ve hava karışımı gaz, basınç 170Kpa
Propan akış ölçer: 1-100cm3/min
Hava akış ölçer: 5 ~ 500cm3/dakika
Genel performans:
Şeffaflık çözünürlüğü: 0.0001%
Ölçüm aralığı: 0-100%; Ölçüm sırasında otomatik olarak vites değiştirir.
Ölçüm doğruluğu: ± 3%
Çalışma voltajı: AC200-240V 50Hz;
Çevre nemliği: oda sıcaklığı -40 °C.
Çalışma ortamı: Enstrüman çalışırken, doğrudan güneş ışığından kaçınmalı ve zorla hava akışı olmamalıdır.
Ölçüm yazılımı: Windows XP işletim arabirimine ve LabVIEW tarzına dayanmaktadır. Zaman eğrisi karşısında iletim göstergesi. Çince ve İngilizce bir arabirim sağlar,Çince ve İngilizce kullanım kılavuzu..
