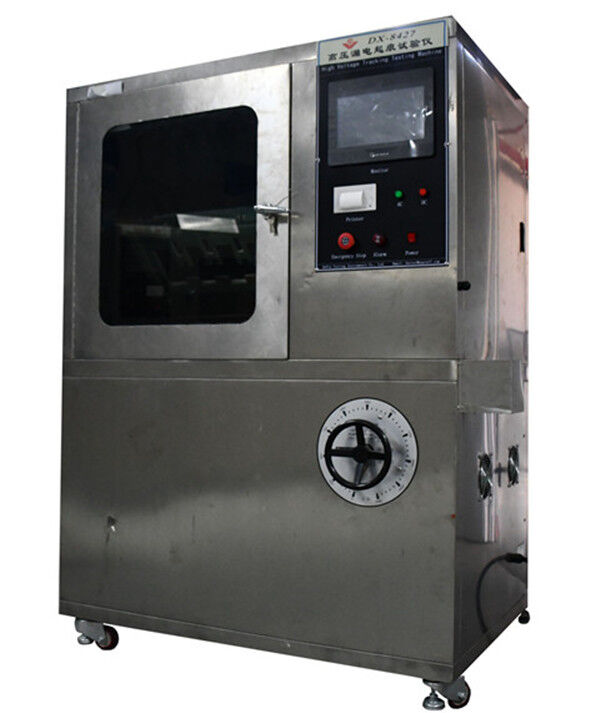

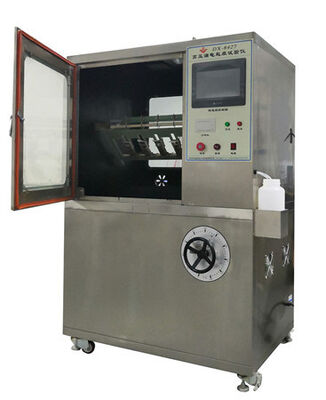

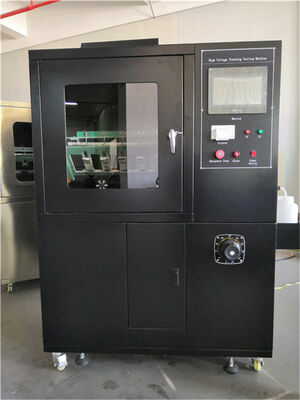

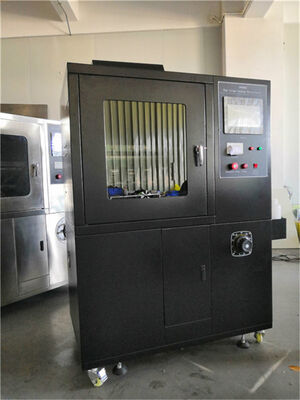

IEC60587 İzleme ve Hata Test Makinesi ASTMD2303 Izolatör Test Makinesi

 IEC60587 AC Yüksek Gerilim Test Cihazı Makinesi Kaçak İz Test Cihazı ASTMD2303

Uygulama kapsamı:
Esas olarak elektrikli ve elektronik ürünlerin, ev aletlerinin ve bunların malzemelerinin elektrik izlerine ve korozyona karşı direncini test etmek için uygundur. Elektriksel izlere ve korozyona karşı direncin ölçümü yoluyla, zorlu çevre koşullarında kullanılan elektriksel yalıtım malzemelerinin elektriksel izlere ve korozyona karşı direncini değerlendirmek için güç frekansında (48Hz-62Hz) sıvı kirleticilerin ve eğimli numunelerin kullanımını simüle eder. Elektrikli ürünlerdeki nem ve yabancı maddelerin etkisi altında, farklı polaritedeki yüklü parçalar arasında veya yüklü parçalar ile topraklanmış metaller arasında izolasyon sızıntısı meydana gelebilir, bu da elektrikli cihazlarda arıza ve kısa devrelere veya deşarj nedeniyle malzeme erozyonuna neden olabilecek elektrik arklarına neden olabilir, hatta tutuşup yangınlara neden olabilir. Bu test cihazı, yukarıdaki durumu simüle etmek için yalıtım malzemeleri üzerinde gerçekleştirilen yıkıcı bir testtir. Yalıtkanların belirli bir voltajda elektrik alanlarının ve safsızlık suyunun etkisi altında sızıntıya ve izlemeye karşı göreceli direncini ölçmek ve değerlendirmek için kullanılır. Katı elektrik yalıtım malzemeleri ve elektrikli ve elektronik ürünler, röle prizleri, transfer anahtarı kapakları, kontaktörler vb. gibi ev aletleri için uygundur.

Standartlara uygun:

IEC60587,ASTMD2303.

Teknik parametreler:
1. Elektrot: 0,5 mm kalınlığında Malzeme: Paslanmaz çelik;
2. Üst ve alt elektrotlar arasındaki mesafe: 50,0 mm ± 0,1;
3. Test voltajı: 100V-6000V kademesiz olarak ayarlanabilir;
4. Voltaj regülatörü: Çıkış: 0 ila 250V arasında ayarlanabilir, kapasite 5KVA;
5. Devre akımı 60mA olduğunda voltaj çıkışını kesin;
6. Test süresi: 6 saat;
7. Düşme doğruluğu: %0,5;
8. Gerilim kararlılığı: ± %1;
9. Yüksek hassasiyetli voltaj regülatörü: çıkış AC220V güç 6000W, doğruluk ± %1;
10. İz kararı: GB/T653-2003/4.1.2 standardına göre bir voltaj uygulayın (2,5kV, 3 5kV ve 4,5kV) ve kirli sıvıyı belirli bir akış hızında damlatın. Akım 60mA'nın altındaysa ve 6 saat boyunca akım yoksa geçmiş sayılır;
11. Damlatma cihazı: dakikada 0,00185 ila 20 mililitre akış aralığına, dakikada 0,1 ila 50 devir çalışma hızına ve %0,5'ten az akış doğruluğu hatasına sahip bir Leifer hassas peristaltik pompanın kullanılması;
12. Çıkış voltajı: AC/DC (değiştirilebilir)
13. Şasi: SUS304 paslanmaz çelikten yapılmıştır (fırçalanmış yüzey);
14. Atık su deposu 316 paslanmaz çelikten yapılmıştır ve bir sızdırmazlık cihazıyla donatılmıştır.
15. Hacim 0,56m3'tür ve stüdyo hacmi 900L * 650W * 950H'dir (mm);
16. Cihaz boyutları: 1200L * 750W * 1800H (mm)
17. Ağırlık: Yaklaşık 200KG

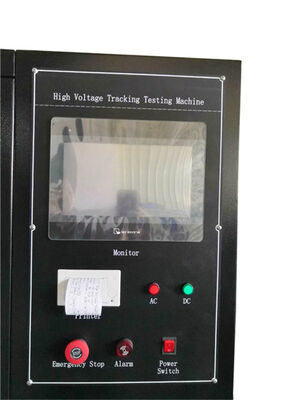

18. Kontrol cihazı: Siemens PLC+Taiwan Weilun dokunmatik ekran kontrolü, hassas kontrol, basit kullanım, tamamen insanlaştırılmış tasarım, testten sonra otomatik rapor oluşturma, panel termal yazıcısı kullanarak test sonuçlarını zamanında yazdırabilir;
19. Deney grubu sayısı: Beş grup, (deneysel süreçte bir pompa bir damlacık grubunu kontrol eder, test sürecinde birbirini etkilemez ve bir pompanın beş grubu kontrol ettiği piyasada yaygın olarak görülmez) (bağımsız veya birlikte test edilebilir).
