EN 50399 Kablo Isı Yayılımı ve Duman Üretimi Test Ekipmanı IEC 60332-3

DX8349 EN 50399 Kablo Isı Yayılımı ve Duman Üretimi Test Ekipmanı IEC 60332-3


Uygulama Kapsamı:

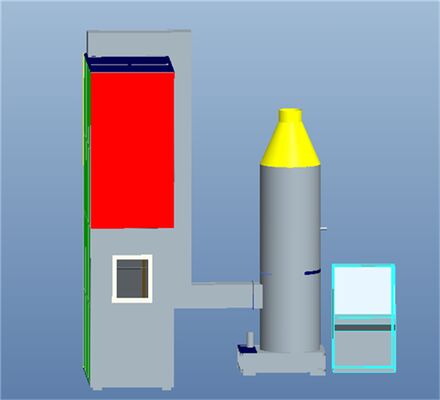

Dikey olarak monte edilmiş demet halindeki kabloların veya optik kabloların belirli koşullar altında alevlerin dikey yayılmasını engelleme yeteneğini değerlendirmek için kullanılır ve kullanım süreci duman toz giderme kuleleri ile işbirliği gerektirir. Tüm makine, test odası, hava kaynağı, çelik merdiven, emisyon arıtma sistemi ve ateşleme kaynağı gibi birkaç bölümden oluşur.

Standarda Uygunluk:

IEC60332-3-10-2018 "Alev Koşulları Altında Kablo ve Optik Kabloların Yanma Testi Bölüm 31: Dikey Olarak Monte Edilmiş Demet Kablo ve Optik Kablo Alev Dikey Yayılma Test Cihazı" uyarınca, IEC60332-3-21:2000 Alev Koşulları Altında Kablo ve Optik Kabloların Alev Testi Bölüm 32: Dikey Olarak Monte Edilmiş Demet Kablo ve Optik Kabloların Alev Dikey Yayılma Testi gereksinimlerini karşılayabilir. A F/R sınıfı", IEC60332-3-22:2000 "Alev Koşulları Altında Kablo ve Optik Kabloların Alev Yanma Testi Bölüm 33: Dikey Olarak Monte Edilmiş Demet Kablo ve Optik Kabloların Alev Dikey Yayılma Testi - A Sınıfı", IEC60332-3-24:2000 Alev Koşulları Altında Kablo ve Optik Kabloların Alev Testi Bölüm 35: Dikey Olarak Monte Edilmiş Demet Kablo ve Optik Kabloların Alev Dikey Yayılma Testi Kategorisi C", IEC60332-3-25:2000”Alev Koşulları Altında Kablo ve Optik Kabloların Alev Testi Bölüm 36: Dikey Olarak Monte Edilmiş Demet Kablo ve Optik Kabloların Alev Yayılma Testi Kategorisi D".

Teknik Parametreler:

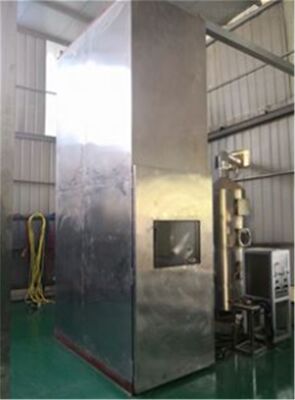

Test odası: Deneysel cihaz, (1000±100) mm genişliğinde, (2000±100) mm derinliğinde ve (4000±100) mm yüksekliğinde kendi kendine destekli bir oda olmalıdır. Test odasının arka duvarı ve yan duvarları, yaklaşık 0.7W?m-2? K-1 ısı transfer katsayısına sahip termal yalıtımdan, 1.5 mm kalınlığında USU304 paslanmaz çelik levhadan, ortada 65 mm kalınlığında yalıtımlı mineral elyaftan ve dışarıda 1.5 mm kalınlığında USU304 paslanmaz çelik levhadan yapılmış olmalıdır.

2. Hava Kaynağı:

Hava girişi dijital hava hızı anemometresi ile donatılmıştır ve havanın gaz akış hızı (5000±500) L/dak'dır.

Test tamamlandıktan sonra: Numune yangın söndürüldükten sonra bir saat boyunca yanmaya devam ederse, bir alarm ve yağmurla yanmayı zorla durduracak bir cihaz bulunur.

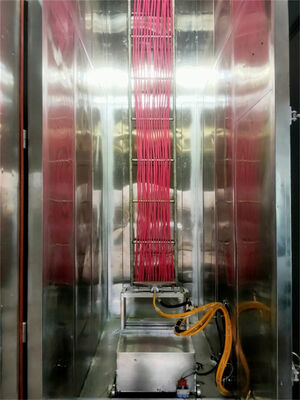

3. Çelik Merdiven Tipi: Geniş (500±5) mm standart çelik merdiven (800±10) mm genişliğinde USU304 paslanmaz yuvarlak çelikten yapılmış çelik merdiven

4. Deşarj Arıtma Cihazı:

Test odasının üst kısmında, hava akış hızının test odasındaki hava akışını etkilemeyecek şekilde 8M/S'den az olmasını sağlamak için dijital bir anemometre bulunur.

Duman Toplama ve Yıkama Cihazı: SUS304 paslanmaz çelik, çap 800mm, yükseklik 3500mm.

Ateşleme Kaynağı

1. Tip: Ateşleme kaynağı, bir veya iki bant propan gazı üfleyici ve destekleyici akış ölçerleri ve venturi karıştırıcılarını içermelidir. Ateş yüzeyi, çapı 1.32 mm olan 242 adet düz metal plaka ile delinmiş olmalıdır, bu deliklerin merkez mesafesi 3.2 mm'dir ve üç satırda, her satırda 81, 80 ve 81 adet olacak şekilde dizilmiştir, 257×4.5 mm nominal boyut aralığında dağıtılmıştır. Ek olarak, alev üfleyicinin her iki tarafında küçük delikler bulunur ve bu pilot delikler alevin sabit yanmasını sağlayabilir. Her üfleyici, propan ve hava giriş oranını kontrol etmek için doğru bir cihazla donatılmalıdır. Rotametreler veya kütle akış ölçerler kullanılabilir.

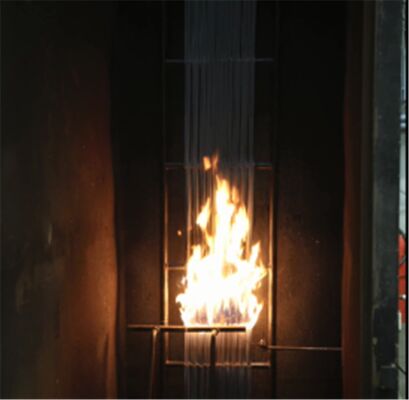

2. Ateşleme kaynağındaki üfleyici, kablo numunesinin ön yüzeyinden (75±5) mm, test odasının altından (600±5) mm ve çelik merdivenin ekseniyle simetrik olarak yatay olarak yerleştirilmelidir. Üfleyicinin ateşleme noktası, çelik merdivenin iki basamağı arasındaki merkezde ve numunenin alt ucundan en az 500 mm uzakta bulunmalıdır.

Teknik Parametreler:

1. Test kutusunun boyutu 1.000 (G) X2.000 (D) X4.000 (Y) mm'dir ve ortası mineral yün malzeme kutusu ile doldurulmuştur.

2. Kutunun altı ön duvardan 150 mm uzaktadır ve 800 (G)X400 (D)mm'lik bir hava girişi alanı vardır.

3. Üst egzoz alanı 300 (G) X1.000 (D) mm'dir.

4. Geniş paslanmaz çelik merdiven boyutu 500 (G) X3.500 (Y), 1 adet

5. Standart paslanmaz çelik merdiven boyutu 800 (G) X3.500 (Y), 1 adet

6. 2 adet standart propan brülör cihazı

7. 2 adet venturi gaz karıştırma cihazı

8. Basınç göstergesi ve basınç düşürücü valf cihazı, propan ve hava basıncını 0.1Mpa'ya ayarlayabilir.

9. Rotametre gaz akış hızını ayarlar ve ayarlar.

10. Kutu, kullanıcıların üstten tespitini kolaylaştıran çelik merdivenler ve korkuluklar sağlar.

11. Hava kaynağını manuel olarak kapatmak için bir küresel vana ile donatılmıştır.

12. Yanma test süresini otomatik olarak ayarlar ve o anda gaz kaynağını otomatik olarak keser.

13. Kutunun iç duvarındaki termokupl, kutunun iç sıcaklığını gösterebilir.

14. Yanma kutusu boyutları: 1120 (G) X2195 (D) X5077 (Y) mm

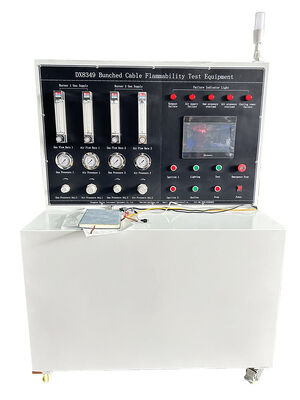

15. Kontrol kutusu boyutları: 1280 (G) X770 (D) X1200 (Y) mm

16. Güç Kaynağı: AC 220V, 50/60Hz, 2A

17. Hava Kaynağı: propan, hava (müşteri tarafından sağlanır)

Duman Toz Giderme Kulesi:

Deney sürecinde baca gazı üretmek için kullanılır ve duman toz giderme kulesi tarafından işlendikten sonra deşarj edilen gaz çevresel gereksinimleri karşılar.

Malzeme: Scrubber'ın tüm gövdesi PP malzemeden yapılmıştır, sistemde metal bileşen yoktur ve son derece yüksek asit ve alkali direnci ve korozyon direncine sahiptir;

Dolaşım Sıvı Katmanı: musluk suyu ile doldurulabilir, yıkama sıvısı ile de doldurulabilir, yıkama sıvısı etkisi daha iyidir, atıkların yıkama kulesinin altını aşındırmasını önlemek için;

Hava Katmanı: Arıtılması gereken üretim veya deney sürecinde yayılan egzoz gazı ve hava katmanı, atıkların hava katmanına girmesine izin vermek için hava girişi ile bağlantılıdır;

Dolgu Katmanı: Scrubber'ın dolgu malzemesi, çok dişli TELLERTT şeklinde olan PP deniz kestanesi tipi orta delikli toplardan yapılmıştır ve dolgu katmanının yüzeyinde topların temizlenmesini kolaylaştıran bir pencere bulunur. Dolgu katmanının ana işlevi, egzoz gazını hava katmanında dağıtmak ve onu dağılmış bir atık haline getirmektir, böylece egzoz gazı su püskürtme katmanında tamamen temizlenebilir;

Su Püskürtme Katmanı: Su püskürtme katmanındaki sprinkler kafası, alanı %95 oranında kapsayan PP 120 derece dönen tıkanmayan sprinkler kafasını benimser ve su püskürtme katmanında sprinkler kafasının çalışma durumunu incelemeyi kolaylaştıran bağımsız bir pencere bulunur;

Anti-Sis Katmanı: Havada bulunan safsızlıkları etkili bir şekilde filtreleyebilir ve aynı zamanda egzoz gazındaki su sisi kristallerinin scrubber'ın iç duvarını aşındırmasını önleyebilir;

Dolaşım Pompası: Dolaşım pompası, suyu kurtarmak için dolaşım sıvı katmanındaki sıvıyı sprinkler kafası aracılığıyla dolaştırır.

Boyutlar: 1500 (G) × 1000 (D) × 3000 (Y) mm;

Güç Kaynağı: AC 380V üç fazlı, 50/60Hz, 10A.
