DX8635A Yalıtım Malzemesi Isı Kaybı Ölçüm Cihazı
I. Genel Bakış:
Üretim süreçlerinin ve enerji tasarrufunun gereksinimlerini karşılamak, çalışma koşullarını iyileştirmek, ekonomik faydaları artırmak ve yalıtım mühendisliği tasarımının kalitesini sağlamak amacıyla, GB 50264-2013 pompa ekipmanlarının tasarımını belirtir.
Bu ekipman, -196℃ ile 850℃ arasındaki sıcaklıklarda endüstriyel ekipman ve boru hatlarının dış yüzeylerindeki yalıtım malzemelerinin ısı kaybını ölçmek için geçerlidir.
Nükleer enerji, havacılık sistemleri ve binalar, soğuk hava depoları ve gömülü boru hatlarında özel gereksinimleri olan ekipman ve boru hatları için geçerli değildir.
Cihaz referans standardı:
GBT 10294-2008 Yalıtım malzemelerinin kararlı hal termal direncinin ve ilgili özelliklerinin belirlenmesi - Koruyucu ısı plakası yöntemi;
GB 50264-2013 Endüstriyel Ekipman ve Boru Hatlarının Yalıtım Mühendisliği için Tasarım Kodu.
II. Ekipmanın genel yapısı
Ekipman temel olarak sıcaklık kontrol sistemi, silindir basınçlandırma sistemi, kalınlık ölçüm sistemi, soğutma sistemi vb.'den oluşur. Ekipmanın genel yapısı aşağıdaki şekilde gösterildiği gibidir ve kontrol arayüzü aşağıdaki gibidir:

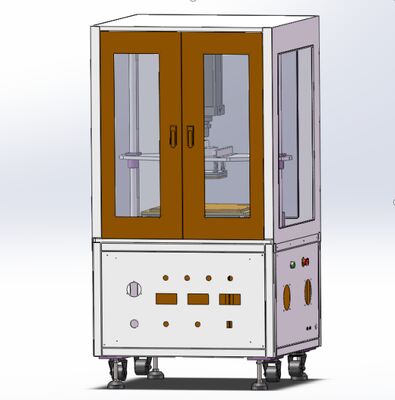

Ekipmanın genel yapısı

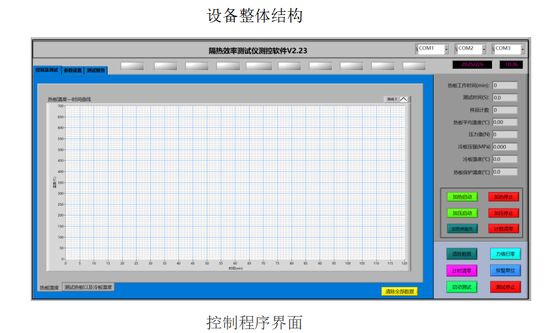

Kontrol Programı Arayüzü
2.1 Sıcaklık Kontrol Sistemi
Esas olarak ısıtma telleri ve demir plakalarından oluşur ve bir sıcaklık ölçer tarafından kontrol edilir. Sıcaklık bölgesinin ısıtma kapasitesi 600 santigrat dereceye kadar ulaşabilir ve uzun süreli kullanım sıcaklığı 500 santigrat dereceye ulaşabilir. Toplam 12 sıcaklık toplama kanalı donatılmıştır, bunlardan ısıtma sıcaklık kanalı sıcaklık bölgesinin kapalı döngü kontrolü içindir ve 5 sıcaklık izleme noktası vardır. Kalan ısı koruma plakalarında 2 sıcaklık izleme noktası vardır ve soğuk yüzeyde 5 sıcaklık ölçüm noktası düzenlenmiştir.
2.2 Basınçlandırma Sistemi
Esas olarak silindir basınçlandırmasından oluşur ve gerekli basınç değeri, hava basıncının ince ayarı ile elde edilir ve mevcut durum kontrol sisteminde gerçek zamanlı olarak görüntülenir.
2.3 Soğutma Sistemi
Esas olarak su soğutucuları ve termokupllardan oluşur. Su soğutucu, ekipmanın ısıtma parçasını soğutur ve termokupl, alt yüzey sıcaklığını algılar. Testten sonra, alt yüzey sıcaklığı >50℃ olduğunda, "Su soğutucusunu başlat" uyarısı verir ve sıcak plakayı hızla soğutur.
Kontrol Arayüzü 2
2.4 Çalışma Prensibi
2.4.1 Ekipman, bir numune arka sıcaklık ölçüm panosu, sabit sıcaklıkta ısıtma panosu ve bir basınçlandırma sisteminden oluşur. Numune arka sıcaklık ölçüm panosu, numunenin arka yüzeyinin sıcaklığını gerçek zamanlı olarak ölçen 5 sıcaklık sensörü ile donatılmıştır. Sabit sıcaklıkta ısıtma panosu, kararlı bir yüksek sıcaklık ısı kaynağı sağlar ve basınçlandırma sistemi, testin güvenilirliğini sağlamak için numuneye kararlı basınç sağlar.
2.4.2 Ekipman iki işleve sahiptir: termal iletkenliğin ölçümü ve ısı kaybının ölçümü. İlk olarak, termal iletkenlik test edilir, ardından ısı kaybı test edilir; her ikisi de aynı iş istasyonunda tamamlanır.
2.4.3 Isı kaybını hesaplama:
Isı kaybını Standart GB 50264-2013, Madde 5.4'e göre hesaplayın.

Sistem, kararlı ısı iletimi prensibine dayanmaktadır. Numunenin bir tarafına, sıcak yüzeyin sıcaklığını oluşturmak için kararlı bir ısı kaynağı eklenir. Numune yüzeyi, silindir basınçlandırma sistemi aracılığıyla basınçlandırılır. Ayarlanan sıcaklık ve basınç altında, sıcak yüzeyden gelen ısı soğuk yüzeye aktarılır. Soğuk ve sıcak yüzeylerdeki farklı test noktalarındaki sıcaklıklar ölçülür ve soğuk plaka termokuplu tarafından kaydedilir ve bilgisayar, otomatik algılama elde etmek, bir deney raporu oluşturmak için kullanılır.

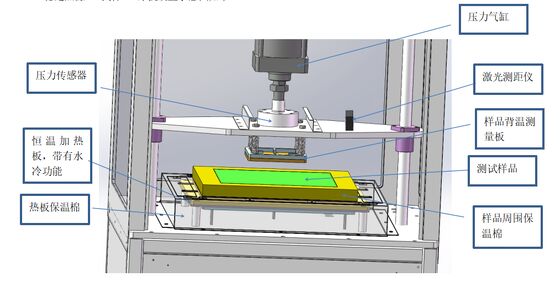

Kararlı ısı kaynağı, numune ve soğuk plakanın yerleşiminin şematik diyagramı aşağıdaki gibidir:

Ekipman numune yerleşim diyagramı
Sıcaklık kontrol sistemi, ısıtma plakasında homojen sıcaklık ve iyi ısıtma kararlılığı sağlayan, yüksek sıcaklık kontrol doğruluğuna sahip çok bölgeli bir ısıtma teli yöntemi kullanır. Isıtma plakası, iyi termal iletkenliğe, düşük termal genleşme oranına ve yüksek sıcaklıklarda yüksek basma dayanımına sahip, uzun süre 500°C'de kullanılması gereken ekipman gereksinimlerini karşılayan yüksek sıcaklığa dayanıklı alaşımlı metal malzemeden yapılmıştır.
Basınçlandırma sistemi, basınçlandırma için soğuk plakayı sürmek için bir silindir kullanır. Silindir, basıncı kontrol etmek, sabit bir basınç çıkışı sağlamak ve aynı zamanda yayı esnek bir şekilde ayarlamak için bir servo basınç dengeleme kontrol vanası kullanır, böylece basınçlandırma doğruluğunu kontrol etme amacına ulaşır.
Sistem bir bilgisayar tarafından kontrol edilir ve test tek bir tıklamayla başlatılabilir. Testten sonra, otomatik bir rapor çıkarılır. Otomasyon seviyesi yüksektir; özel ölçüm ve kontrol yazılımı ile birlikte, test ilerlemesi yüksektir, çalışma kararlıdır ve test verimliliği yüksektir.
II. Sistem çalışması
3.1 Sistem güç kaynağını bağlayın
(1) Ekipmandaki ana güç anahtarını ve soğutma makinesi güç anahtarını açın
(2) Bilgisayar güç anahtarını açın, kendi kendine kontrolün başlamasını bekleyin.
(3) Sistem çalışma arayüzüne girmek için masaüstündeki ısı kaybı ölçüm yazılımının simgesini çift tıklayın.
3.2 Parametre ayarı
Hedef ısıtma sıcaklığını, basınçlandırma hedef basınç değerini, test süresini vb. ayar sütununa girin ve yaz düğmesini tıklayın;
3.3 Testi başlat
Ekle düğmesine basın, önce malzemenin termal iletkenliğini test edip etmeyeceğinizi sorar. Malzemenin termal iletkenliğini test etmeye başlamak için evet'i tıklayın, ardından malzemenin ısı kaybı miktarını test edin. Hayır ise, doğrudan ısıtmayı başlatarak malzemenin ısı kaybı miktarını test edin, sıcaklığın hedef sıcaklığa yükselmesini ve dengelenmesini bekleyin, veri toplamaya ve ısı kaybı miktarını hesaplamaya başlayın, sadece test sonuçlarını bekleyin;
3.4 Testi başlat
Testi başlatmak için test düğmesini tıklayın. Sistem otomatik olarak basınç uygular ve testi başlatır. Ortada insan müdahalesi gerekmez. Sadece testin tamamlanmasını bekleyin;
3.5 Testten sonra raporu çıkar
Test tamamlandıktan sonra, otomatik olarak bir Excel dosyası raporu çıkarılır;
İçerik, sıcaklık eğrilerini ve saniyede bir aralıkla toplanan verileri, malzeme termal iletkenliğini, malzeme uygulanan basınç değeri eğrisini ve verilerini, nihai malzeme ısı kaybı oranını içerir;
3.6 Testin tamamlanması
Test tamamlandı. Soğutma sistemini açın, ısıtma plakası sıcaklığının oda sıcaklığına düşmesini bekleyin, yazılımı kapatın, ardından gücü kapatın.
IV. Ana Teknik Parametreler:
1. Genel boyut yaklaşık: Uzunluk 800 * Genişlik 850 * Yükseklik 1200 (mm) (su soğutucusunun boyutu hariç)
2. Toplam ağırlık yaklaşık: 160KG
3. Nominal gerilim: AC 220V
4. Toplam güç: ≤ 5.0kW
5. Isıtma gücü ≤ 4.5kW
6. Isıtma, ısıtma plaka sıcaklığının homojenliğini sağlamak için çok noktalı sabit sıcaklık kontrolü ile sağlanır;
7. Su soğutucu:
Fransa'dan ithal kompresörler kullanır, uzun hizmet ömrüne ve kararlı çalışmaya sahiptir. Sıcaklık kontrol cihazı, hassas sıcaklık kontrolü ile Omron kullanır. Termokupl, ±0.15℃ doğruluğa ve 0.2℃ sıcaklık homojenliğine sahip PT100 yüksek hassasiyetli sıcaklık sensörleri kullanır. Toplam güç: 1.8KW
8. Isıtma plakası: Isıtma plakası bakırdan yapılmıştır ve ısıtma, ısıtma plaka sıcaklığının homojenliğini sağlamak için çok noktalı sabit sıcaklık kontrolü ile sağlanır. Sıcaklık homojenliği 0.5℃ içindedir; maksimum ısıtma sıcaklığı: 600℃
9. En hızlı ısıtma hızı: 20℃/dak
10. Sıcaklık kontrol doğruluğu: ≤ %0.5FS (ısıtma plaka merkezinin 300*300mm aralığında)
11. Isıtma plakası sıcaklık sensörü: ±0.15℃ doğruluğa sahip ithal yüksek hassasiyetli sıcaklık sensörü PT100 kullanır
12. Isıtma plakası sıcaklık kontrol cihazı: Yüksek kontrol doğruluğuna ve kararlı çıkışa sahip Yu Electric'ten yüksek hassasiyetli sıcaklık kontrol cihazı kullanır
13. Kuvvet sensörü: Japon MANTON tekerlek tipi basınç sensörü kullanır on dört Kalınlık ölçümü: 0 - 80mm ölçüm aralığına sahip Keyence lazer yüksek hassasiyetli mesafe ölçüm cihazı kullanır. Test doğruluğu: ±0.05mm;
15. Numune boyutu: Maksimum 300*300mm
16. Sıcak plaka boyutu: 370*370mm; Soğuk plaka: 300*300mm (2 parça, değiştirilmesi kolay)
17. Maksimum yükleme basıncı: 5000N
18. Maksimum yükleme basıncı: 1MPa (bir adet 300w kompresör ile donatılmıştır)
19. Bilgisayar, CPU i5 10. nesil, 8GB bellek, 256GB katı hal sürücüsü ve bir Samsung 23 inç monitör ile Rockwell'den Tayvan Endüstriyel Kontrol Bilgisayarı kullanır.
