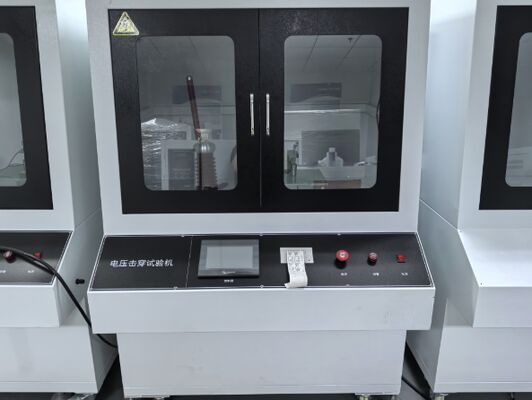

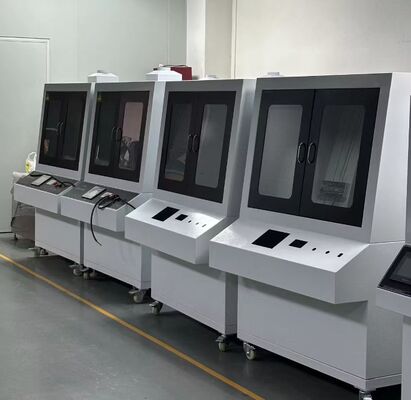

Katı yalıtım malzemesi Elektrikli Dielektrik Güç Test Aracı, Katı yalıtım malzemelerinin kırılma gücünü ve gerilim süresine dayanıklılığını test etmek için uygundur.

I. Amaç
Elektriksel Dielektrik Dayanım Test Cihazı (JCSY-388), plastikler, filmler, reçineler, mika, seramik, cam, yalıtım boyaları vb. gibi katı yalıtım malzemelerinin güç frekans gerilimi altında delinme dayanımını ve dayanım gerilimi süresini test etmek için uygundur. GB/T1408.1 ve EC60243-1 "Katı Yalıtım Malzemelerinin Elektriksel Dayanım Test Yöntemleri - Güç Frekans Gerilimi Altında" test standartlarına uygundur.
II. Parametreler
1. Gerilim aralığı: 0 - 50KV;
2. Gerilim regülatörü, atlamadan sonra otomatik olarak sıfıra döner;
3. Otomatik ve manuel gerilim ayarı ile sıfır konumunda kapanma;
4. İthal kaçak koruma cihazı, kişisel güvenliğin güvenilir koruması;
5. Aşırı akım koruması, eşik ve diğer güvenlik koruma fonksiyonları;
6. Gerilim ve akım göstergesi, ölçüm doğruluğu ±%0,2, delinme gerilimi tutma;
7. Test elektrotları: Üst elektrot çapı 25mm, yüksekliği 25mm'dir; alt elektrot çapı 25mm, yüksekliği 25mm'dir. (Elektrotlar: Paslanmaz çelik);
8. Yüksek gerilim transformatörünün nominal kapasitesi: 10KVA;
9. Nominal giriş/çıkış gerilimi: 220V/50KV;
10. Nominal giriş/çıkış akımı: 20A/0.09A;
11. Kontrol sistemi: Siemens PLC + Tayvan Wince dokunmatik ekran kontrolünü benimser, hassas kontrol, basit kullanım, tamamen insanileştirilmiş tasarım, testten sonra elektriksel dayanımın otomatik hesaplanması ve raporların oluşturulması, panel termal yazıcı test sonuçlarını zamanında yazdırabilir;
12. Gerilim yükselme hızı: 5V, 50V, 100V, 500V, 1000V, 2000V;
13. Uygun bir sökme ve takma yağ banyosu tankı ile donatılmıştır (malzeme: paslanmaz çelik);
14. Cihaz bileşenleri: elektriksel olarak temas edilebilir gerilim regülatörü, kontrol kutusu, koruma direnci, elektrot kutusu, yağ banyosu tankından oluşur;
15. Kabin malzemesi: yüksek kaliteli SUS304 paslanmaz çelik;
16. Boyutlar: 1,4 metre uzunluğunda, 1,1 metre genişliğinde, 1,7 metre yüksekliğinde;
17. Ağırlık: yaklaşık 240KG
