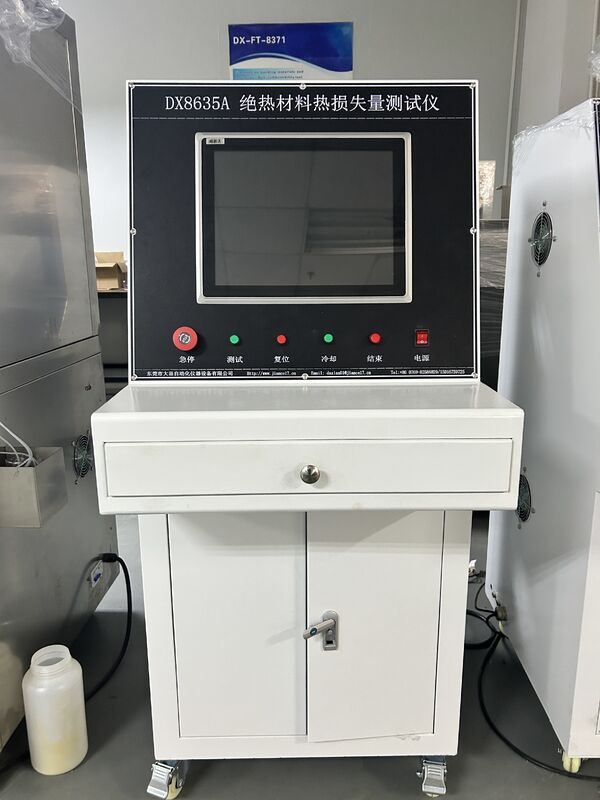

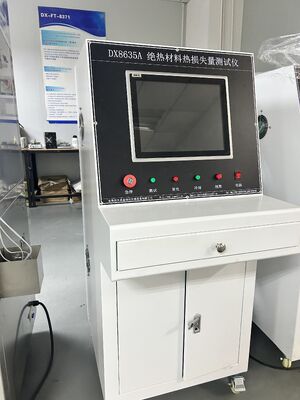

Kararlı Durum Isıl Direnç Test Cihazının Isı Yalıtım Tayini

Kararlı Durum Isıl Direnç Test Cihazının Isı Yalıtım Tayini

1, Genel Bakış:
Üretim teknolojisi ve enerji tasarrufu ve emisyon azaltımı gereksinimlerini karşılamak, çalışma koşullarını iyileştirmek, ekonomik faydaları artırmak ve yalıtım mühendisliği tasarımının kalitesini sağlamak amacıyla, pompa ekipmanını spesifikasyonlara uygun olarak tasarlamak için GB 50264-2013 kullanılır.
Bu ekipman, endüstriyel ekipman ve boru hatlarında dış yüzey sıcaklıkları -196°C ile 850°C arasında değişen yalıtım malzemelerinin ısı kaybını ölçmek için uygundur.
Nükleer enerji, havacılık, havacılık sistemleri, binalar, soğuk hava depoları ve gömülü boru hatları için özel gereksinimleri olan ekipman ve boru hatları için geçerli değildir.

2, Enstrüman referans standardı:
GBT 10294-2008 Yalıtım malzemelerinin kararlı durum termal direncinin ve ilgili özelliklerinin belirlenmesi - Koruyucu sıcak plaka yöntemi;
GB 50264-2013 Endüstriyel Ekipman ve Boru Hatlarının Isı Yalıtım Mühendisliği için Tasarım Kodu.

3, Ekipmanın genel yapısı:
Ekipman esas olarak sıcaklık kontrol sistemi, silindir basınçlandırma sistemi, kalınlık ölçüm sistemi, soğutma sistemi ve diğer bileşenlerden oluşur.

3.1 Sıcaklık Kontrol Sistemi
Esas olarak sıcaklık aletleriyle ısıtılan ısıtma telleri, demir plakalar vb.'den oluşur. Sıcaklık bölgesinin ısıtma kapasitesi maksimum 600 santigrat derece ısıtma sıcaklığına ulaşabilir
Sıcaklık, 500 santigrat derecede uzun süreli kullanım
Toplam 12 sıcaklık toplama kanalı donatılmıştır; bunların arasında ısıtma sıcaklık kanalı, 5 sıcaklık izleme noktası ayarlanmış bir sıcaklık bölgesi kapalı devre kontrolüdür. Geriye kalan termal koruma plakaları, soğuk yüzeye yerleştirilmiş 2 sıcaklık izleme noktası ve 5 sıcaklık ölçüm noktasıyla donatılmıştır.
3.2 Basınçlandırma sistemi
Esas olarak silindir tarafından eklenen gerekli basınç değeri, hava basıncının ince ayarıyla elde edilir ve mevcut durum, kontrol sisteminde gerçek zamanlı olarak görüntülenir.
3.3 Soğutma Sistemi
Esas olarak soğutucular, termokupllar vb.'den oluşur. Soğutucu, ekipmanın ısıtma kısmını soğutur ve termokupl alt sıcaklığı algılar. Test tamamlandıktan sonra alt sıcaklık 50 °C'nin üzerinde olduğunda sistem, sıcak plakayı hızlı bir şekilde soğutmak için "soğutucuyu açın" uyarısını verir.​
