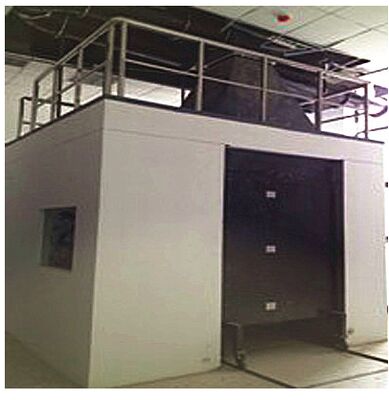

Yapı malzemeleri veya ürünleri için tek yanma test cihazı

Test prensibi

Örneği 30 kW'luk bir yayılma alevine koyun.numunenin ısı salınım hızı, oksijenin tükenmesine dayanarak hesaplanabilir..

Duman üretimi, egzoz borusundaki dumanın neden olduğu ışık ışığının zayıflamasını ölçerek değerlendirilir.Alevin yayılmasını ve yanma parçacıklarının ve damlaların görünümünü anlamak için numunenin yanma davranışını gözlemleyin..

1,Uygulanabilir kapsam:

The method used to determine the fire response performance of building materials or products (excluding paving materials and products specified in EC Resolution 2000/147/EC) in a single unit combustion test (SBI).

2,Standartlara uygun:

GB/T 20284-2006 standardının "İnşaat malzemeleri veya ürünleri için tek vücut yanma testi" ve EN13823 "Tek vücut yanma test yöntemi (SBI) " test standartlarının gereksinimlerini karşılar.

3,Performans parametreleri:

Ekipman, bir yanma test odası, bir kontrol odası, küçük bir araba, duman egzoz boruları, bir veri toplama ve analiz cihazı ve bir gaz kaynağı kontrol cihazı içerir.

• Yanma test odası: L3000 × W3000 × H2400 (MM), toplama kapak ve duman egzoz borusu odanın üst kısmındaki örnekleme borusuna bağlanmıştır.ve küçük arabanın altında doğal hava giriş ve çıkışı için bir alanDeney sırasında, numune ve yanma ürünlerinin yanmasıyla serbest bırakılan ısı egzoz borusundan boşaltılmalı ve tuğla duvarlarla inşa edilmelidir.
• Çıkış kaynağı, küçük arabanın dikey köşesine yerleştirilmiş 31KW'lık bir propan dik açılı kum kutusu yakıcıdır (yan uzunluğu 250mm ve yüksekliği 80mm).
• Sensörlerin ve örnekleme borularının yerleştirilmesi için duman egzoz kanalında kapsamlı bir örnekleme alanı kurulur.
• Duman egzoz hızı: 0.50 m3/s ile 0.65 m3/s arasında.
• İç ortam sıcaklığını ölçmek: 1 mm çaplı K tipi zırhlı termokople, çevresel basınç testi: ± 200Pa.
• Egzoz kanalının sıcaklığı ölçümü: çapı 0 olan ithal bir K şeklinde zırhlı termokople.5.
• Sıcaklık ölçüm doğruluğu: 0,5 °C.
• Duman egzoz kanalı için yüksek hassasiyetli basınç algılayıcı, ± 2Pa doğrulukta
• Zaman kaydetme sistemi doğruluğu: 0.1s.
• Test süresi: 1-30 dakika ayarlanabilir.
• Test sürecinde duman yoğunluğunu ölçebilen duman yoğunluğunu ölçme sistemi.
• Gaz analizatörü ve anahtar bileşenler orjinal ithal edilmiş.
• TCP/IP ve RS-232 çoklu iletişim arayüzü seçenekleri ile gömülü bilgisayar ve 8,4 inçlik LCD ekran ile donatılmıştır
• Oksijen ölçümü: Ölçüm aralığı: 0-25%
• Sinyal çıkışı: 4-20mA;
• Yanıt süresi T90: ≤ 2S;
• Çevre sıcaklığı: 0-45°C;
• Nitelikli nem:<90% (kondansiyon yok);
• Doğrusallık:<±0,1% O2;
• Sıfır sürüklenme:% 0.05 O2 (bir hafta);
• Tekrarlanabilirlik: < ± 0,02% O2;
• Karbon dioksit (CO2) ölçümü:
• Ölçüm aralığı: 0-10%
• Tekrarlanabilirlik:<± 1% Kontrol dolabının iç yapısı
• Sıfır kayma: ≤2%/haftada
• Aralık kayması: ≤2%/haftada
• Doğrusal sapma:<± 1%
• Yanıt süresi: T90≤2 s
• Veri toplama sistemi, oksijen konsantrasyonu, karbon monoksit konsantrasyonu, sıcaklık, duman yoğunluğu, ısı salınımı hızı, kütle kaybı hızı vb. gibi deneysel verileri toplayabilir ve kaydedebilir.Kurtarılabilir..

Test raporu

Rapor, test numuneleri ve test sonuçları hakkında bilgi içerir.

●Figra, maruz kalma süresi boyunca salınan ısıya dayanarak hesaplanan yangın büyüme hızı [saniye başına watt].

●THR, değerlendirme dönemi boyunca salınan toplam ısı [megajoule].

●TSP, değerlendirme dönemi boyunca toplam duman üretimi [m2].

●SMOGRA, duman üretimi hacmine dayalı duman büyüme hızı [m2/s2].

●LFS, yan alevlerin uzun kanatın sonuna kadar yayıldığı gözlemlendi mi?

● Yakıcı damlalar görüldü mü?

Test raporunda ayrıca test sürecinde deneklerin ölçümlerinin resimleri ve test öncesindeki ve sonrasındaki test numunelerinin resimleri bulunur.
