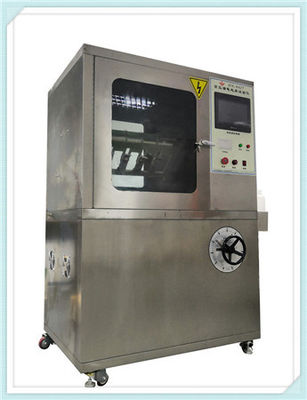

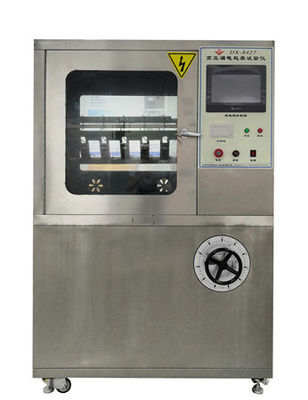

Yüksek Gerilim İzleme ve Erozyon Test Makinesi IEC60587, Eğimli Düzlem Numuneler ile

Yüksek Voltaj Takip ve Erozyon Test Makinesi

1,SUygulama kapsamı:

Elektrikli ve elektronik ürünlerin, ev aletlerinin ve bunların malzemelerinin elektrik izi ve korozyona karşı direncini test etmek için esas olarak uygundur, güç frekansında (48Hz -62Hz) sıvı kirleticiler ve eğimli yüzey numuneleri kullanımını simüle eder. Elektrik yalıtım malzemelerinin zorlu çevresel koşullar altında kullanım direncini, elektriklendirme ve korozyona karşı direnç ölçümü yoluyla değerlendirir. Elektrikli ürünlerde nem ve safsızlıkların etkisi altında, farklı polaritelerdeki şarjlı parçalar arasında veya şarjlı parçalar ile topraklanmış metal arasında yalıtım kaçağı meydana gelebilir. Oluşan ark, deşarj nedeniyle arıza, kısa devre veya malzeme erozyonuna neden olabilir ve hatta yangına yol açabilir. Bu test cihazı, yalıtım malzemeleri üzerindeki yukarıdaki durumu simüle eden yıkıcı bir testtir, belirli bir voltaj altında bir elektrik alanı ve safsızlık içeren su etkisi altında izolatörlerin sızıntı ve işaretlemeye karşı göreceli direncini ölçmek ve değerlendirmek için kullanılır. Röle soketleri, dönüştürme anahtarı kapakları, kontaktörler vb. gibi elektrikli ve elektronik ürünlerde, ev aletlerinde kullanılan katı elektrik yalıtım malzemeleri ve ürünleri için uygundur.

2, Uyumlu standartlar:

IEC60587-2022, ASTMD2303 gerekliliklerine göre.

3. Teknik parametreler:

Elektrot: 0.5mm kalınlık Malzeme: paslanmaz çelik;

Üst ve alt elektrotlar arasındaki mesafe: 50.0mm ± 0.1;

Test voltajı: 100V-6000V kademesiz ayarlanabilir;

Voltaj regülatörü: Çıkış: 0~250V arası ayarlanabilir, 5KVA kapasiteli;

Devre akımı 60mA olduğunda voltaj çıkışını kesin;

Test süresi: 6 saat;

Damla doğruluğu: 0.5%;

Voltaj kararlılığı: ± 1%;

Yüksek hassasiyetli voltaj regülatörü: Çıkış AC220V. Güç 6000W. Doğruluk ± 1%;

Test transformatörü: Kapasite 5KVA. Maksimum çıkış voltajı AC6000V (veya DC6000V isteğe bağlı);

İz tespiti: GB/T6553-2003/4.1.2 standardına göre, belirli bir akış hızında bir voltaj (2.5kV, 3.5kV ve 4.5kV) uygulayın ve kirletici sıvıyı damlatın. 6 saat boyunca akım 60mA'nın altında akmazsa, geçildiği kabul edilir;

Damlatma cihazı: Ralph hassas peristaltik pompa kullanılarak, 0.00185-20 mililitre/dakika akış aralığı, 0.1-50 devir/dakika çalışma hızı ve %0.5'ten az akış doğruluğu hatası;

Çıkış voltajı: AC/DC (geçişli)

Kasa: SUS304 paslanmaz çelikten yapılmıştır (fırçalanmış yüzey);

Kanalizasyon tankı 316 paslanmaz çelikten yapılmıştır ve sızdırmazlık cihazı ile donatılmıştır.

Hacim 0.56m3, stüdyo hacmi: 900L * 650W * 950H (mm);

Cihaz boyutları: 1200L * 750W * 1800H (mm), uzunluk 750 * genişlik 1180 * yükseklik 1760mm, ahşap kutu 890 * 1320 * 1900

Ağırlık: yaklaşık 200KG

Kontrol cihazı: PLC kontrolü + Tayvan Weinview dokunmatik ekran kontrolü benimser, hassas kontrol, basit kullanım, tamamen insanlaştırılmış tasarım, test sonrası otomatik rapor oluşturma ve panel termal yazıcı test sonuçlarını zamanında yazdırabilir;

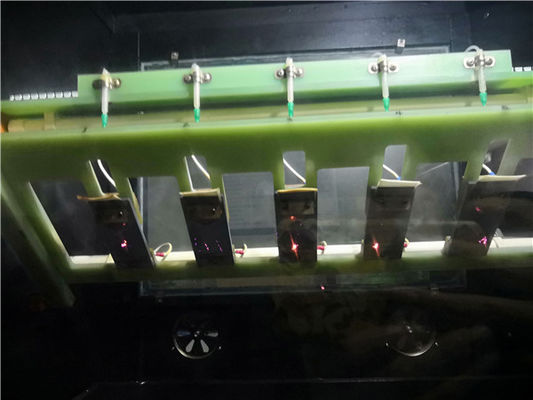

Test grubu sayısı: Beş grup (test sırasında, bir pompa bir grup damlayı kontrol eder ve test süreci birbirini etkilemez, bu piyasada bir pompanın beş grubu kontrol etmesiyle yaygın olarak görülmez) (ayrı ayrı veya birlikte test edilebilir)
