ASTMD495 Ark Direnci Test Makinesi IEC 61621

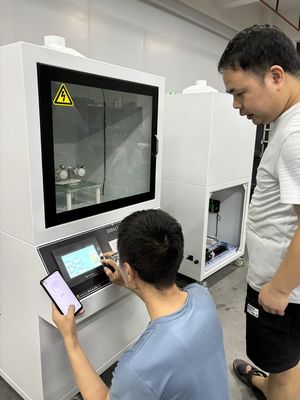

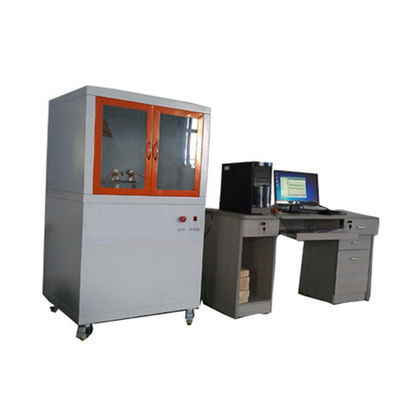

DX8413 Ark direnci test cihazı

Standartlar:

IEC 61621, ASTMD495'e göre.

Uygulama alanı:

Motorlar, cihazlar ve ev aletleri gibi endüstrilerde kullanılan plastikler, reçine yapıştırıcılar ve yalıtım boyaları gibi elektrik yalıtım malzemelerinin ark direnci performansının değerlendirilmesi, esas olarak plastikler, filmler, reçineler, mika, seramik, cam, yalıtım yağı, yalıtım boyası, karton ve diğer ortamlar gibi katı yalıtım malzemelerinin ark direnci performansının test edilmesine uygulanır.

Özellikler: Ark direnci test cihazı bilgisayar kontrolünü benimser ve test eğrisi test süreci boyunca çevrimiçi olarak gözlemlenebilir; Test koşullarını ve test sonuçları verilerini otomatik olarak kaydeder ve bunlara erişebilir, görüntüleyebilir ve yazdırabilir.

Deneysel prensip:

Katı yalıtım malzemelerinin ark direncini test etmek için kullanılır; Test edilecek malzeme, malzemenin yüzeyinde kararlı bir iletken kanal oluşana kadar, kademeli olarak artan küçük akım ortamında yüksek voltaja maruz bırakılacaktır. Bu süre, malzemenin ark direnci süresidir.

Ana teknik gereksinimler:

1. Giriş voltajı: AC 220 V

2. Çıkış voltajı: AC 0-20 KV;

3. Elektrik kapasitesi: 1.5 KVA

4. Test yöntemi: aralıklı ark, sürekli ark

5. Test akımı: 10MA-20MA-30MA-40MA isteğe bağlı

6. Test voltajı kontrol hatası: ≤ %1

7. Ark açma/kapama süresi hatası:<5ms

8. Test voltajı sürekli ayarlanabilir: 0-20 KV

9. Akım kontrol doğruluğu: ± %10

10. Elektrot özellikleri: paslanmaz çelik plaka elektrot 25.4mm * 12.7mm * 0.15mm

Tungsten çelik elektrot 56mm * 7mm * 30mm

Elektrot konfigürasyon açısı 110 derece

Elektrot ile yatay düzlem arasındaki açı 35 derecedir

Elektrot ağırlığı: 50G

11. Güvenlik önlemleri:

(1) Aşırı gerilim koruması

(2) Aşırı akım koruması

(3) Kısa devre koruması

(4) Güvenlik kapısı açma koruması

(5) Yazılım Yanlış Kullanım Koruması

12. Dış boyutlar: 800 uzunluk × Genişlik 700 × 1350mm yükseklik.

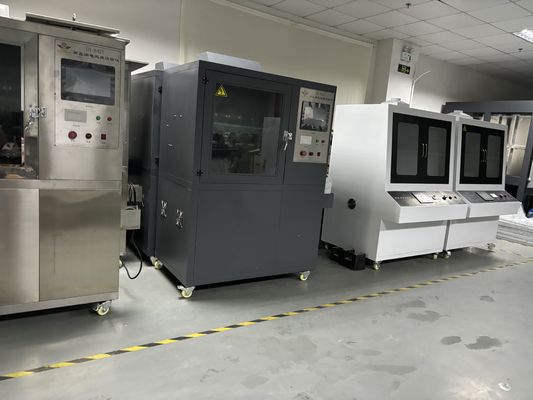

Hoş geldiniz fabrikamızı gezmeye!
