Kablo ve Tel Yanma Laboratuvar Ekipmanları

Kablo ve Tel Demeti Yanma Test Cihazı

Uygulama Alanı:

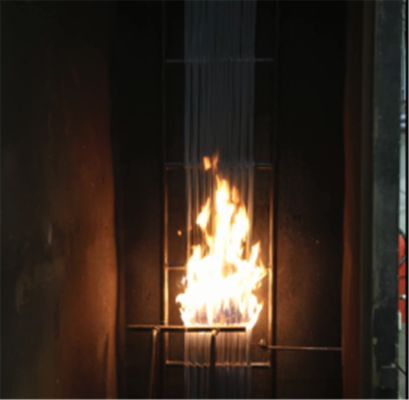

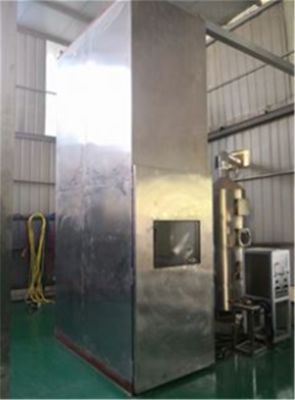

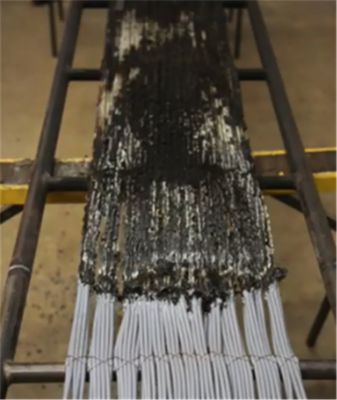

Belirtilen koşullar altında, dikey olarak monte edilmiş demet halindeki kabloların, tellerin veya optik kabloların alevlerin dikey yayılımını engelleme yeteneğini değerlendirmek için kullanılır ve kullanım süreci duman ve toz giderme kuleleriyle işbirliği yapmalıdır. Tüm makine, bir test odası, bir hava kaynağı, bir çelik merdiven, bir emisyon arıtma sistemi ve bir ateşleme kaynağı gibi çeşitli parçalardan oluşur.

Standarda Uygunluk:

IEC60332-3-10- 2000 standardına göre.

Teknik Parametreler:

1. Test odası

2. Hava kaynağı

3. Çelik merdiven tipi

4. Deşarj arıtma cihazı

Teknik Parametreler:

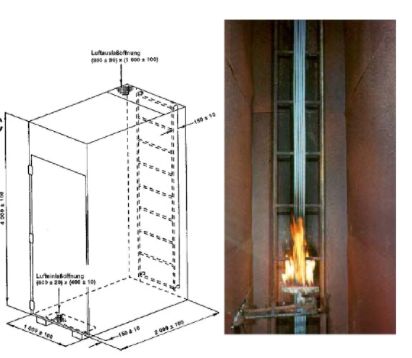

1. Test kutusunun boyutu 1.000 (G) X 2.000 (D) X 4.000 (Y) mm'dir ve ortası mineral yün malzeme kutusu ile doldurulmuştur

2. Kutunun alt kısmı ön duvardan 150 mm uzaktadır ve 800 (G) X 400 (D) mm'lik bir hava girişi alanı vardır.

3. Üst egzoz alanı 300 (G) X 1.000 (D) mm'dir.

4. Geniş paslanmaz çelik merdiven boyutu 500 (G) X 3.500 (Y), 1 adet

5. Standart paslanmaz çelik merdiven boyutu 800 (G) X 3.500 (Y), 1 adet

6. 2 şerit standart propan brülör cihazı

7. 2 venturi gaz karıştırma cihazı

8. Basınç göstergesi ve basınç düşürücü valf cihazı, propan ve hava basıncını 0,1 Mpa'ya ayarlayabilir

9. Rotametre, gaz akış hızını ayarlar ve ayarlar

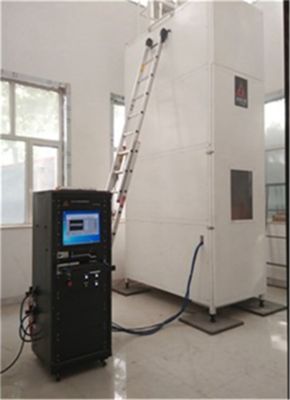

10. Kutu, kullanıcıların üst kısımda tespit yapması için uygun olan çelik merdivenler ve korkuluklar sağlar

11. Hava kaynağını manuel olarak kapatmak için bir küresel vana ile donatılmıştır

12. Yanma test süresini otomatik olarak ayarlayın ve o sırada gaz kaynağını otomatik olarak kesin

13. Kutunun iç duvarındaki termokupl, kutunun iç sıcaklığını görüntüleyebilir

14. Yanma kutusu boyutları: 1120 (G) X 2195 (D) X 5077 (Y) mm

15. Kontrol kutusu boyutları: 1280 (G) X 770 (D) X 1200 (Y) mm

16. Güç kaynağı: AC 220V, 50/60Hz, 2A

17. Hava kaynağı: propan, hava (müşteri tarafından sağlanır).
