Kablo ve Tel Demeti Yanma Test Cihazı, Dikey Olarak Kurulmuş Demet Halindeki Kablolar ve Teller İçin Test Makinesi

DX8349 Tel ve Kablo Demeti Yanma Test Cihazı

Uygulama Alanı:

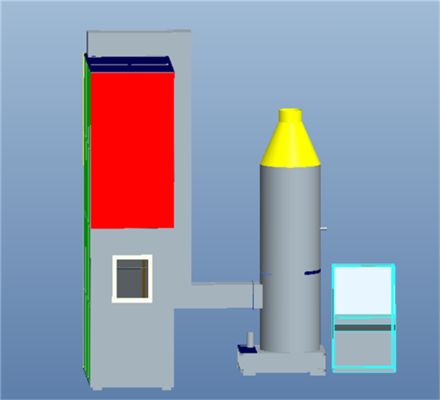

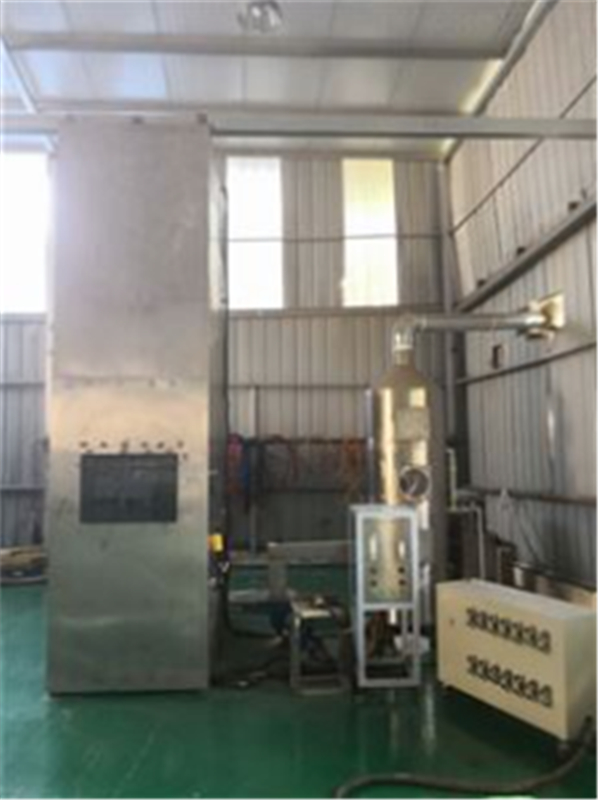

Belirtilen koşullar altında dikey olarak monte edilmiş demet halindeki teller ve kabloların veya optik kabloların alevlerin dikey yayılmasını engelleme yeteneğini değerlendirmek için kullanılır ve kullanım süreci duman tozu giderme kuleleriyle işbirliği yapmalıdır. Tüm makine, bir test odası, bir hava kaynağı, bir çelik merdiven, bir emisyon arıtma sistemi ve bir ateşleme kaynağı gibi çeşitli parçalardan oluşur.

Standarda Uygunluk:

IEC60332-3-10-2018 "Alev Koşulları Altında Kabloların ve Optik Kabloların Yanma Testi Bölüm 31: Dikey Olarak Kurulmuş Demet Halindeki Tel ve Kablo Alev Dikey Yayılma Test Cihazı" uyarınca, IEC60332-3-21:2000 Alev koşulları altında kabloların ve optik kabloların alev testi Bölüm 32: Dikey olarak monte edilmiş demet halindeki teller ve kabloların alev dikey yayılma testi gereksinimlerini karşılayabilirA F/R sınıfı", IEC60332-3-22:2000 "Alev Koşulları Altında Kabloların ve Optik Kabloların Alev Yanma Testi Bölüm 33: Dikey Olarak Kurulmuş Demet Halindeki Teller ve Kabloların Alev Dikey Yayılma Testi - Sınıf A", IEC60332-3-24:2000 Alev koşulları altında kabloların ve optik kabloların alev testi Bölüm 35: Dikey olarak monte edilmiş demet halindeki teller ve kabloların alev dikey yayılma testi Kategori C", IEC60332-3-25:2000”Alev koşulları altında kabloların ve optik kabloların alev testi Bölüm 36: Dikey olarak monte edilmiş demet halindeki teller ve kabloların alev yayılma testi Kategori D".

Teknik Parametreler:

Test odası: Deney cihazı, (1000±100) mm genişliğinde, (2000±100) mm derinliğinde ve (4000±100) mm yüksekliğinde kendi kendine destekleyen bir oda olmalıdır. Test odasının arka duvarı ve her iki tarafı, yaklaşık 0,7W?m-2? K-1 ısı transfer katsayısına sahip ısı yalıtımı, 1,5 mm kalınlığında USU304 paslanmaz çelik plaka, ortada 65 mm kalınlığında yalıtım mineral elyafı, dışta 1,5 mm kalınlığında USU304 paslanmaz çelik plaka olmalıdır.

2. Hava kaynağı:

Hava girişi dijital bir hava hızı anemometresi ile donatılmıştır ve havanın gaz akış hızı (5000±500) L/dak'dır.

Test tamamlandıktan sonra: Numune yangını durdurduktan bir saat sonra hala yanıyorsa, bir alarm ve yağmurla yanmayı zorla durdurma cihazı vardır.

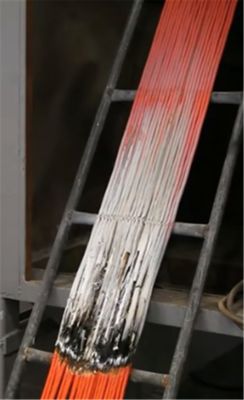

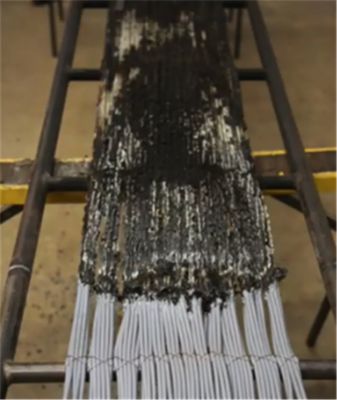

3. Çelik merdiven tipi: geniş (500±5) mm standart çelik merdiven (800±10) mm genişliğinde USU304 paslanmaz yuvarlak çelikten yapılmış çelik merdiven

4. Deşarj arıtma cihazı:

Test odasının üst kısmı, rüzgar hızının 8M/S'den az olmasını sağlamak için dijital bir anemometre ile donatılmıştır, bu da test odasındaki hava akışını etkilemeyecektir.

Duman toplama ve yıkama cihazı: SUS304 paslanmaz çelik, çap 800mm, yükseklik 3500mm.

Ateşleme kaynağı

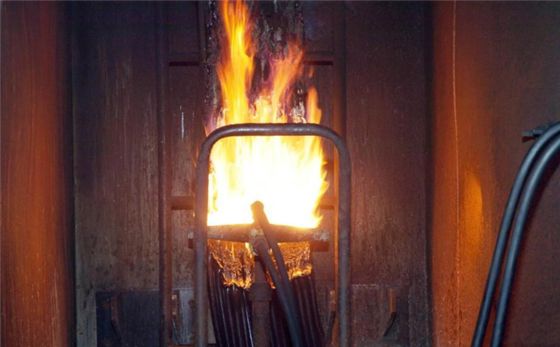

1. Tip: Ateşleme kaynağı, bir veya iki şeritli propan gazı meşalesi ve bunların destekleyici debimetreleri ve venturi mikserlerini içermelidir. Ateşin yüzeyi, çapı 1,32 mm olan 242 düz metal plaka ile delinmeli, bu deliklerin merkez mesafesi 3,2 mm olmalı ve üç sıra halinde kademeli olarak yerleştirilmelidir, her sıra 81, 80 ve 81'dir, 257×4,5 mm nominal boyut aralığında dağıtılmıştır. Ayrıca, alev püskürtücünün her iki tarafına bir sıra küçük delik açılır ve bu pilot delikler alevin sürekli yanmasını sağlayabilir. Her meşale, propan ve hava akış hızını kontrol etmek için doğru bir cihazla donatılmalıdır. Rotametreler veya kütle akış ölçerler kullanılabilir

2. Ateşleme kaynağındaki meşale yatay olarak yerleştirilmelidir, kablo numunesinin ön yüzeyinden (75±5) mm uzakta, test odasının altından (600±5) mm uzakta ve çelik merdivenin eksenine göre simetrik olmalıdır. Meşalenin ateşleme noktası, çelik merdivenin iki basamağı arasındaki merkezde ve numunenin alt ucundan en az 500 mm uzakta bulunmalıdır.

Teknik Parametreler:

1. Test kutusunun boyutu 1.000 (G) X2.000 (D) X4.000 (Y) mm'dir ve ortası mineral yün malzeme kutusu ile doldurulur

2. Kutunun alt kısmı ön duvardan 150 mm uzaktadır ve 800 (G)X400 (D)mm'lik bir hava girişi alanı vardır.

3. Üst egzoz alanı 300 (G) X 1.000 (D) mm'dir.

4. Geniş paslanmaz çelik merdiven boyutu 500 (G) X3.500 (Y), 1 adet

5. Standart paslanmaz çelik merdiven boyutu 800 (G) X3.500 (Y), 1 adet

6. 2 şerit standart propan brülör cihazı

7. 2 venturi gaz karıştırma cihazı

8. Basınç göstergesi ve basınç düşürücü valf cihazı, propan ve hava basıncını 0,1Mpa'ya ayarlayabilir

9. Rotametre, gaz akış hızını ayarlar ve ayarlar

10. Kutu, kullanıcıların üst kısımda tespit etmesi için uygun olan çelik merdivenler ve korkuluklar sağlar

11. Hava kaynağını manuel olarak kapatmak için bir küresel vana ile donatılmıştır

12. Yanma test süresini otomatik olarak ayarlayın ve o zaman gaz kaynağını otomatik olarak kesin

13. Kutunun iç duvarındaki termokupl, kutunun iç sıcaklığını görüntüleyebilir

14. Yanma kutusu boyutları: 1120 (G) X2195 (D) X5077 (Y) mm

15. Kontrol kutusu boyutları: 1280 (G) X770 (D) X1200 (Y) mm

16. Güç kaynağı: AC 220V, 50/60Hz, 2A

17. Hava kaynağı: propan, hava (müşteri tarafından sağlanır)

Duman tozu giderme kulesi:

Esas olarak deneysel süreçte baca gazı üretmek için kullanılır ve duman tozu giderme kulesi tarafından işlendikten sonra boşaltılan gaz çevre koruma gereksinimlerini karşılar.

Malzeme: Fırçanın tüm gövdesi PP malzemeden yapılmıştır, sistemde metal bileşen yoktur ve son derece yüksek asit ve alkali direnci ve korozyon direncine sahiptir;

Dolaşımlı sıvı tabakası: musluk suyu ile doldurulabilir, ayrıca yıkama sıvısı ile de doldurulabilir, yıkama sıvısı etkisi daha iyidir, atıkların yıkama kulesinin dibine korozyonunu önlemek için;

Hava tabakası: üretim veya deneysel süreçte arıtılması gereken egzoz gazı ve hava tabakası, atıkların hava tabakasına girmesine izin vermek için hava girişi ile bağlantılıdır;

Dolgu tabakası: Fırçanın dolgu malzemesi, çok dişli TELLERTT şeklinde olan ve dolgu tabakasındaki topların temizlenmesi için uygun olan dolgu tabakasının yüzeyinde bir pencere bulunan PP deniz kestanesi tipi orta delikli toplardan yapılmıştır. Dolgu tabakasının ana işlevi, egzoz gazını hava tabakasında dağıtmak ve dağılmış bir atık haline getirmektir, böylece egzoz gazı su püskürtme tabakasında tamamen temizlenebilir;

Su püskürtme tabakası: Su püskürtme tabakasındaki sprinkler başlığı, tıkanmayan sprinkler başlığı ile 120 derece döndürülür, alanın %95'ini kaplar ve su püskürtme tabakasının, sprinkler başlığının çalışma durumunu incelemeyi kolaylaştıran bağımsız bir penceresi vardır;

Buğu önleyici tabaka: Havadaki safsızlıkları etkili bir şekilde filtreleyebilir ve aynı zamanda egzoz gazındaki su sisi kristallerinin fırçanın iç duvarını aşındırmasını önleyebilir;

Dolaşım pompası: Dolaşım pompası, su tasarrufu sağlamak için dolaşımlı sıvı tabakasındaki sıvının sprinkler başlığından dolaşmasını sağlar.

Boyutlar: 1500 (G) × 1000 (D) × 3000 (Y) mm;

Güç kaynağı: AC 380V üç fazlı, 50/60Hz, 10A.
