Parça 1: Sistem bileşenlerine ve kullanımlarına genel bakış

Sistem aşağıdaki bileşenlerden oluşmaktadır :

Test odasının işlevi, yüksek ve düşük sıcaklık sabiti, yüksek ve düşük sıcaklık değişimi gibi bir test ortamı sağlamaktır;

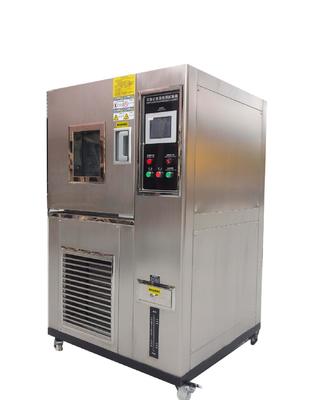

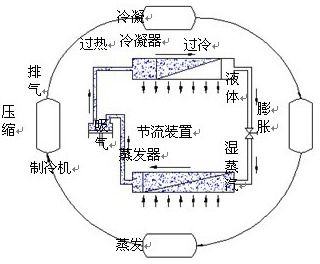

Soğutma sistemi, ısıtma sistemi, hava kanalı sistemi, kontrol sistemi, sistem güvenlik koruma cihazı vb. oluşmaktadır

Bölüm 2: Test odasının ana teknik göstergeleri

Çalışma odası boyutu 500480 64K renk500480 64K renk600mm(derin × genişlik480 64K renkyükseklik)

Boyutlar 970480 64K renk1050480 64K renk1750mm (derin × genişlik480 64K renkyükseklik)

Sıcaklık aralığı -0℃ ~ +150℃ (Yük olmadığında ve sabit durumda)

Sıcaklık dalgalanması ≤±0.5℃ (Yük olmadığında ve sabit durumda)

Sıcaklık tekdüzeliği ≤1℃ (Yük olmadığında ve sabit durumda)

Soğutma hızı Oda sıcaklığından 150'yeC;                                     C, yaklaşık 45 dakika (20C;                                     C~100C;                                     C aralığı, yük yok, doğrusal olmayan ısıtmanın tüm süreci)

Rüzgar hızı 1.7 ~ 2.5m/s

Yukarıdaki göstergeler ortam sıcaklığında ölçülmüştür ≤25C;                                     C, atmosfer basıncı, yük yok, yük yok koşulları ve kutunun iç duvarından 1/6 boşluk

Güç  Yaklaşık 4.5Kw

Hava akış hızı aralığı 0.02~3m/s

Güç kaynağı 220V%1 RH;10%V;50Hz

Neme nüfuz eden alan   3000mm2 (ASTME96 standardı) 6 adet

Nemlendirme kapasitesi ≥250mL/h

Nem aralığı 20%~98%R.H(AT+25℃~+85℃)98%RH (Nemli ısı testinde ısı kaynağı yoktur)

14. Nem hatası:≤+2~-3.0%RH (nem >75%RH) (sabit durumda)

≤±5.0%RH (nem ≤75%RH) (sabit durumda)

15. İlgili standartlara ve test yöntemlerine uyun MIL-STD-2164/(E/C),GB/T12704,ASTME96,JIS L1099,GB/T2423.4-93, GB/T2423.34-86 ,GJB150.9-86

Ana ünite ve aksesuarlar ve test yazılımı:

Ürün Sertifikası 1 adet

Ürün kullanım kılavuzu 1 set

Garanti kartı 1 set

Termometre 1

Güç kablosu 1

Bölüm 3: Programlanabilir kumaş nem geçirgenliği test odasının tasarım ve üretim şeması açıklaması

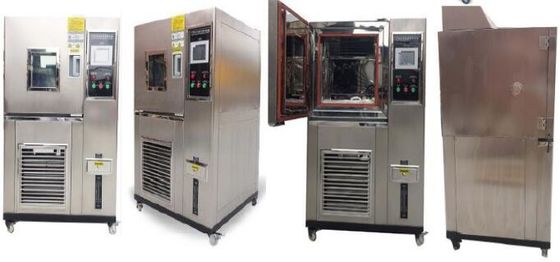

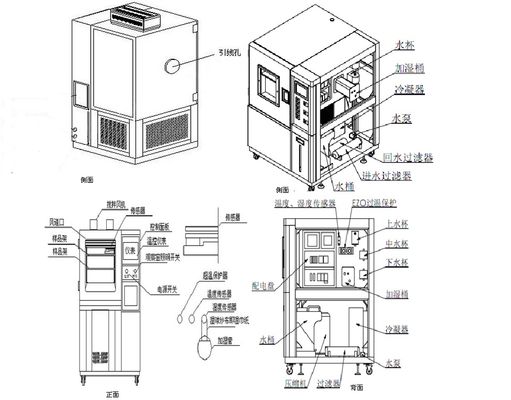

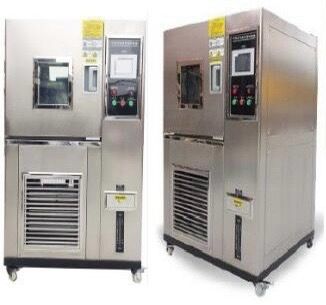

 Yapısal form: Yani, test odası, soğutma sistemi, klima sistemi, elektrik kontrol kabini ve soğutma ünitesi bir bütündür, soğutma ünitesi kutunun altında bulunur ve elektrik kontrol kısmı, kolay kullanım için test odasının yan tarafına yerleştirilmiştir

Çalışma odası: Dağıtılmış ısıtıcılar, soğutma evaporatörleri, üfleyici motorları, fan kanatları, hava kanalları ve diğer cihazlar

Test delikleri: Test odasının yan tarafında 1 kablo geçirme deliği bulunmaktadır ve boyutu 50mm'dir

İç kutu malzemesi: 1 mm kalınlığında SUS304 ayna paslanmaz çelik levhadan yapılmıştır, üst düzey

Dış kutu malzemesi :1 mm kalınlığında güvenilir fırçalanmış paslanmaz çelik levha üretilmiştir. Temizlenmesi kolay ve uzun ömürlüdür

Yalıtım malzemesi: Yalıtım malzemesi poliüretan köpükten yapılmıştır, 100 mm kalınlığında, iyi ısı yalıtım etkisi vardır ve test odasının dış yüzeyinde don veya yoğuşma olmaz

İç kutu konfigürasyonu: Çalışma odası, yüksekliği ayarlanabilir paslanmaz çelik şerit rafla donatılmıştır

Drenaj: Kutu yoğuşma suyu tahliyesi ile donatılmıştır

Kutunun alt kısmı: Sıvının kutunun dibinden serbestçe ve sorunsuz bir şekilde akmasını sağlamak için dibinde bir su çıkışı bulunur, yani sıvı kutunun dibinde birikemez, kutunun altında bir su masası bulunan bir su deposu vardır, su deposu damıtılmış su ile doldurulur, saf su, şişelenmiş su musluk suyuna bağlanmamalıdır yoksa musluk suyundaki maddeler tarafından tıkanacaktır

Kapı: Tek kapılı tasarım, silikon kauçuk sızdırmazlık şeridi kullanır, yüksek ve düşük sıcaklığa dayanıklı, yaşlanma karşıtı, iyi sızdırmazlık performansı. Düşük sıcaklık testi sırasında kapı çerçevesi ve kapı kenarında yoğuşma veya donmayı önlemek için, kapı çerçevesi ve kapı kenarında elektrikli buz çözme cihazı bulunur ve kapı kilidi ve menteşe gibi donanım aksesuarları "KUNLONG" orijinal aksesuarlarıdır

Kapı kolları: Toka ve çekme yapısını benimser, tek açılış, sol menteşe, sağ sap, kolla güçle açma, rahat ve kolay geçiş, güzel ve cömert

Gözlem penceresi: Test odasının kapısında 400 480 64K renk500 mm (genişlik × yükseklik) içi boş dirençli film ısıtma ve buzlanma önleyici gözlem penceresi bulunur ve ultraviyole önleyici gözlem penceresi kapağı ve ısıtma ve buzlanma önleyici cihaz ile donatılmıştır. Test odasının kapısına monte edilmiştir

Denetim ışıkları: Gözlem penceresi, uzun ömürlü kontrollü bir gözlem ışık kaynağına sahip (AC12V) 20W halojen lamba ile donatılmıştır

Mobil cihazlar: Dört hareketli tekerlek sabitlenebilir

Konumlandırma tesviye cihazı:Test odasının sorunsuz çalışmasını sağlayın

Ana ünite ve aksesuarlar ve test yazılımı:

Ürün Sertifikası 1 adet

Ürün kullanım kılavuzu 1 set

Garanti kartı 1 set

Termometre 1

Güç kablosu 1

Cihazın kullanım koşulları

Su ile nemlendirme:Arıtılmış su, damıtılmış su, deiyonize su, özdirenç ≥ 500.m

Soğutma yöntemi: Hava soğutma yöntemi: ortam sıcaklığı +5~+28C;                                     C uygundur

Voltaj: AC 220V%1 RH;10%, 50 Hz, üç fazlı dört telli + toprak teli

Ortam sıcaklığı:0~40℃

Ortam nemi: < 85%R.H

Atmosfer basıncı :86~106Kpa.

Site Gereksinimleri: Ekipman, çalışma ve bakım için yeterli alana sahip, iyi havalandırılmış bir test odasına yatay olarak yerleştirilmelidir

Mekansal koşullar:Test odası, oda etrafındaki odadan en az 200 mm uzakta olmalı ve ekipman normal şekilde açık ve kapalı olmalıdır

Çevresel koşullar: Güçlü titreşim, güçlü elektromanyetik alan paraziti, yüksek konsantrasyonda toz ve aşındırıcı maddeler, doğrudan güneş ışığı veya ekipman sahası etrafındaki ısı kaynaklarından gelen diğer doğrudan radyasyon olmamalıdır

Frekans ve hata: 50%1 RH;0.5Hz

Voltaj ve hata: AC 220V%1 RH;10%V

Ana şalter :Ayrı bir alan gereklidir

Çekirdek bileşenlerin detayları

Kontrol paneli

 TEMI850 kontrol cihazı özellikleri

1. Renkli dokunmatik ekran

2. İki kontrol modu (sabit değer/program)

3. Sensör tipi: PT100 sensörü

4. Çıkış modu: PID kontrol çıkışı; (4-20mA) analog çıkış; (1-5V)/(0-10V) isteğe bağlı olarak seçilebilir, 8 anahtar sinyal yardımcı girişi; (10 röle temel konfigürasyonu, isteğe bağlı 20 röle) AÇIK/KAPALI röle çıkışı;

5. Sıcaklık ölçüm aralığı: -90.00

°C;                                     °C;                                     °C;                                     °C;                                     ±%1 RH;°C;                                     6. Nem ölçüm aralığı: %1.0--%100 RH, hata

±%1 RH;7. Ölçüm aralığı: isteğe bağlı olarak ayarlanabilir ve özel fonksiyonlar özelleştirilebilir;

8. Program düzenleme: 12 program grubu programlanabilir ve her program grubu 10 segmente kadar programlanabilir ve döngüler halinde çalışacak şekilde ayarlanabilir;

9. İletişim arayüzü: (RS232/RS485, en uzun iletişim mesafesi 1.2km'dir [fiber optik 30km'ye ulaşabilir]);

10. Arayüz dili renkli dokunmatik ekran dil tipi: Çince/İngilizce

11. TFT çözünürlüğü: 800
