Bölüm 1: Sistem bileşenlerinin ve kullanımlarının genel bir bakışı

1Sistem aşağıdaki bileşenlerden oluşur:

Test odasının işlevi, yüksek ve düşük sıcaklık sabitleri, yüksek ve düşük sıcaklık değişkenleri gibi bir test ortamı sağlamaktır.

Bu soğutma sistemi, ısıtma sistemi, hava borusu sistemi, kontrol sistemi, sistem güvenlik koruma cihazı, vb.

2Test odasının amacı:

Kumaş nem geçirgenliği test odası, malzemelerin çeşitli ortamlarda performansını test etmek ve ısı direncini, soğuk direncini,Çeşitli malzemelerin kuruya ve nemye dayanıklılığı, çeşitli kumaşların nem geçirgenliğini belirlemek için uygundur, nem geçirgen kaplı kumaşlar da dahil.

PSanat 2:To Test odasının ana teknik göstergeleri

1Çalışma odası boyutu:500- Evet.500- Evet.600mm

2- Çılgınlık:970- Evet.1050- Evet.1750mm

3Sıcaklık aralığı:-0°C ~+150°C(Bir yük yokken ve sabit bir durumdadevlet)

4. Sıcaklık dalgalanması:≤ ±0.5°C(Hiçbir yük yokken ve sabit bir durumda)

5.Sıcaklık eşitliği:≤1°C(Hiçbir yük yokken ve sabit bir durumda)

6Soğutma hızı:Oda sıcaklığından 150'ye kadar°C, yaklaşık 45 dakika (20°C ~ 100°C aralığı, hiçbir yük, doğrusal olmayan ısıtma tüm süreci

7Rüzgar hızı:1.7~2.5m/s

Yukarıdaki göstergeler ortam sıcaklığında ölçüldü.≤25°C, atmosferik basınç, hiçbir yük, hiçbir yük koşulları ve kutu iç duvarından 1/6 alan

8.Güç:Yaklaşık 4.5Kw.

9.Hava akış hızı aralığı:0.02~3m/s

10.PBu tedarik:220V±%10V;50Hz

11. Nem geçirgen alan:3000mm2 (ASTME96 standardı) 6 adet

12Nemlendirme kapasitesi:≥250 ml/saat

13Nem aralığı:

2% 0~98% R.H(AT+25°C~+85°C)98% RH(Nemli ısı testi sırasında ısı kaynağı yoktur.)

14.Nem hatası:≤+2~-3.0%RH (nem>75%RH) (daimi durumda)

≤ ±5.0%RH (nem)≤%75RH) (daimi durumda)

Ana birim ve aksesuarlar ve test yazılımı:

Ürün Sertifikası % 1

Ürünün kullanım kılavuzu 1 set

Garanti kartı 1 set

Termometre 1

Güç kablosu 1

Cihazın kullanım koşulları:Wa ile nemlendirinTer:Temizlenmiş su, damıtılmış su, iyonize edilmiş su, direnci≥500.m

COling yöntemi:Hava soğutma yöntemi: ortam sıcaklığı +5~+28°C uygun bir

Voltaj:AC 220V±10%, 50 Hz, üç fazlı dört tel + toprak tel

Çevre sıcaklığı:0~40°C

Çevre Nemliği: < 85% R.H.

Atmosfer basıncı:86~106Kpa.

Alan Gereksinimleri: Ekipman, iyi havalandırılmış bir test odasına yatay olarak yerleştirilmeli ve çevresinde işletim ve bakım için yeterli alan bulunmalıdır.

Yerel koşullar:Test odası odanın etrafında en az 200 mm uzaklıkta olmalıdır ve ekipman normal olarak açılıp kapalı olmalıdır.

Çevre koşulları:Güçlü titreşim yok, güçlü elektromanyetik alan müdahalesi yok, yüksek toz konsantrasyonu ve koroziv maddeler yok,ekipman alanının çevresindeki ısı kaynaklarından doğrudan güneş ışığı veya diğer doğrudan radyasyon yok

Sıklık ve hata:50±0.5Hz

Voltaj ve hata:AC 220V±%10V

Ana anahtar :Ayrı bir alan gerekiyor.

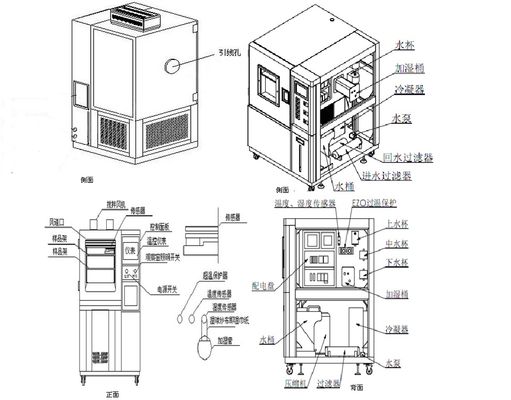

Bölüm 3. Temel bileşenlerin ayrıntıları

Kontrol paneli

TEMI850 denetleyici özellikleri

1. Renkli dokunmatik ekran

2İki kontrol modu (sabit değer/program)

3Sensör tipi: PT100 sensörü

4Çıkış modu: PID kontrol çıkışı; (4-20mA) analog çıkış;

(1-5V) / ((0-10V) keyfi olarak seçilebilir, 8 anahtar sinyali yardımcı giriş; (Başlangıç yapılandırması 10 röle, isteğe bağlı 20 röle) RELE çıkışı ON / OFF;

5Sıcaklık aralığı: -90.00°C-200.00°C, (eleştirici -90.00°C-300.00°C) Hata±0.2°C;

6Nem ölçüm aralığı: 1.0% - 100% RH, hata±%1 RH;

7Ölçüm aralığı: keyfi olarak ayarlanabilir ve özel fonksiyonlar özelleştirilebilir;

8. Program düzenleme: 12 grup program programlanabilir ve her grup program 10 segmente kadar programlanabilir ve döngülere göre çalıştırılabilir;

9İletişim arayüzü: (RS232/RS485, en uzun iletişim mesafesi 1,2km'dir [optik fiber 30km'ye ulaşabilir]);

10. Arayüz dili renk dokunmatik ekran dili türü: Çince/İngilizce

11TFT çözünürlüğü: 800- Evet.480 64K renk

Paslanmaz çelikten ısıtıcı eleman

Paslanmaz çelik kanatlı elektrikli ısıtma borularının avantajları:

Sıradan ısıtma borularına kıyasla, kanatlı tüplü ısıtma borusunun aşağıdaki avantajları vardır, kanatlı tüplü ısıtma borusunun ısı dağılımı alanı 2 artmıştır.Sıradan ışık borusu ile karşılaştırıldığında 5 ~ 4 kat, ve yüzey yükü ışık borusu ile karşılaştırıldığında 2 ~ 3 kat artırılır,ve ısı alıcı elektrikli ısıtma cihazının ısı kaybı ısı alıcı elektrikli ısıtma cihazının uzunluğunun kısaltılması nedeniyle azaltılır.Floresan tüpü ile aynı güç koşullarında, hızlı ısıtma, yüksek termal verimlilik ve uzun hizmet ömrü avantajlarına sahiptir.Superluminous tüpünün kapasitesinin 2 ~ 3 katı toplam gücünü taşıyabilir., bu da ısıtma cihazının hacmini büyük ölçüde azaltır ve kullanıcının maliyetini tasarruf eder

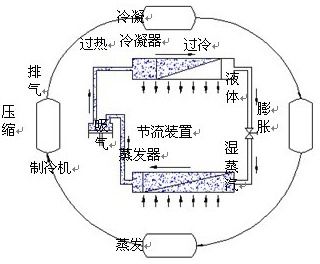

Çevre dostu soğutucu

Fiziksel Özellikler: (1) Kompozisyon: R-125/143A/134A:

(2) Her bir bileşenin kütle oranı: 44/52/4

(3) Moleküler ağırlık: 97.6:

(4) Kaynama noktası: 101.3kpa°C-46.2

(5) Kritik sıcaklık°C: 72.16

(6) Kritik basınç: KPA 3728

(7) Doymuş sıvı yoğunluğu: 25°CKg/m³1044

(8) Özel ısı: 25°CKj/(kg.k) 1.54

(9) Ozon katmanının azalma potansiyeli (ODP): 0

(10) Izobarik buharın spesifik ısısı: (Cp), 30°C ve 101.3kPa[KJ/(Kg]·°C)] 0.21 (11) Kaynama noktasında buharlaşma potansiyeli: KJ/Kg 200.1

Daha fazla ayrıntı için lütfen bize danışın!

Satış sonrası hizmet:

1Malların sözleşmede belirtilen kalite, özellik ve performans gereksinimlerine tam olarak uyduğunu garanti ediyoruz;

2Teslimattan önce, ürünlerin doğru ve kapsamlı testini gerçekleştireceğiz; Gereksinimlerinize göre paketleme, onayınız için gönderilmeden önce fotoğraflar ekleniyor,Teslimat zamanında yapılır., ve profesyonel nakliye belgeleri sağlanır;

3. Biz hemen kaliteli hizmet sağlayacaktır, kaliteli mesajı aldıktan sonra 48 saat içinde yanıt, ve 3 iş günü içinde uygun çözümler sağlayacaktır;

4Kabul edildikten sonra, mühendislerimiz video rehberliği ve öğretim gibi profesyonel ve teknik hizmetleri ücretsiz olarak sağlayacak ve gerekirse yeryüzünde rehberlik ve öğretim sağlayacaktır;

512 aylık bir garanti süresi sağlıyoruz ve ürün garanti süresi boyunca kalite sorunları (insan faktörlerinden kaynaklanmayan) olursa, ücretsiz onarım sağlayacağımızı garanti ediyoruz.Hasarlı ve kusurlu parçaların bakımı ve değiştirilmesi hizmetleri;

Avantajlarımız:

1Profesyonel teknik destek.

2Çin limanlarında çok sayıda konteyner yükleme konusunda zengin bir deneyim.

3Tanınmış bir nakliye şirketi tarafından hızlı nakliye.

4Gönderimden sonra e-posta ile uygun hizmet.

5. Biz zengin deneyim ve becerileri ile, Çin'de profesyonel test ekipman üreticisi ve aynı zamanda tutarlı kalite ürünleri vardır.

6Zamanında satış sonrası hizmet
