DX8364 Yapı Bileşeni Yangına Dayanım Testi Dikey Fırın ve Yatay Fırın (EN13381-8)

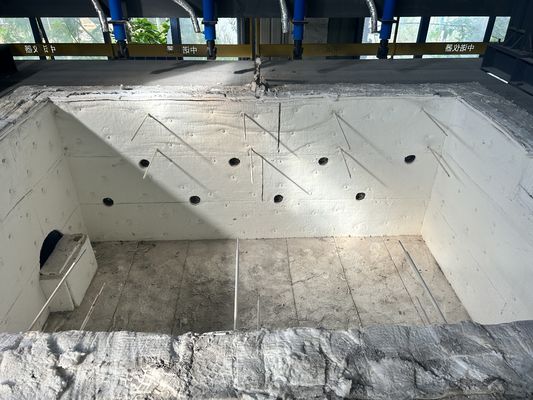

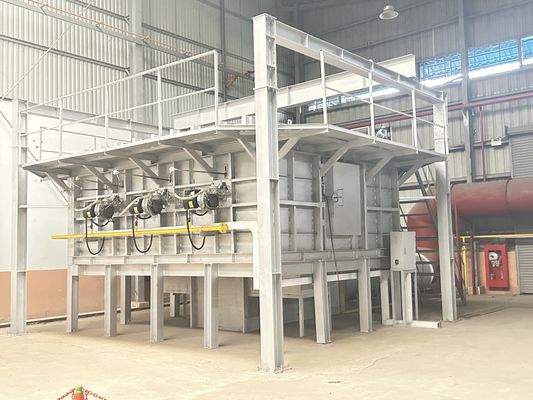

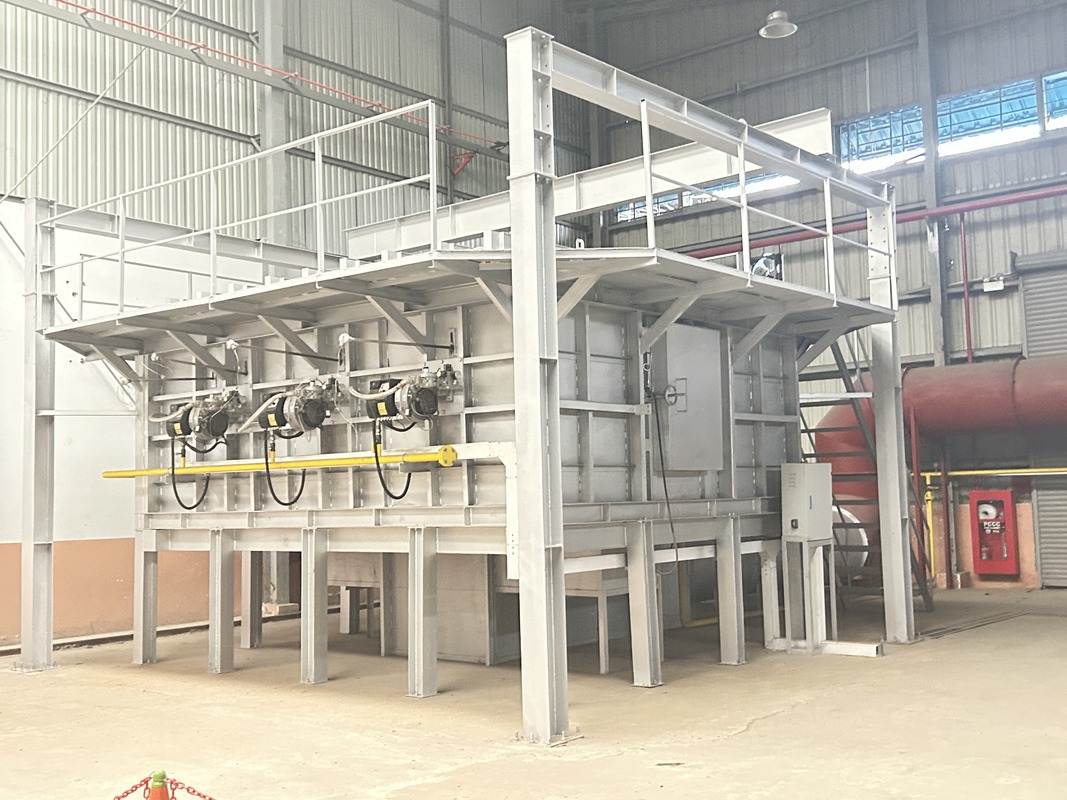

Yatay fırın:
Test Kapsamı:
1. Tek taraflı yangın alanı 3000×3000 (mm) olan takviyeli beton yük taşıyıcı duvarlar, koruyucu katmanlı (yangın geciktirici kaplamalar) çelik yapı yük taşıyıcı duvarlar, hafif çelik omurga plakası yük taşıyıcı duvarlar, glulam yük taşıyıcı duvarlar vb. ve duvar içindeki farklı kesitlere ve farklı genişliklere sahip seçilen noktalarda sıcaklık tespiti.
2. Taşıyıcı olmayan yeniden yapılandırılmış bağlantı parçalarının yangına dayanım testi. Taşıyıcı olmayan duvarın yangına dayanımı için akıllı test cihazı
Fırının net boyutu 4200×4800×1500 (mm) olup, numunenin yangın alanı 4200×4800 (mm)'dir.
Test kapsamı: Yangına dayanıklı kapı ve pencereler, cam, yangına dayanıklı dolgu malzemeleri vb. gibi aynı çalışma koşulları altında simetrik ve asimetrik yapısal numunelerin yangına dayanım performansını aynı anda tespit edebilir ve ayrıca süper büyük yangın duvarları, yangına dayanıklı cam bölme duvarları ve yangına dayanıklı panjur gibi büyük yangına dayanıklı bölmeler ve yangına dayanıklı bölme bileşenleri üzerinde yüksek verimlilikle yangına dayanım testleri yapabilir ve aynı anda birkaç farklı veya benzer numuneyi test edebilir.
3. Yük taşıyıcı kolonun yangına dayanımı için akıllı test cihazı,
Fırının net boyutu 3000×3000×4700 (mm) olup, numunenin yangın yüksekliği 3000~4600mm'dir (kolonun toplam yüksekliği 3600~5200mm'dir). Numunenin maksimum kesit boyutu 800 mm× 800 mm veya Φ800 mm'dir.
Toplam eksenel yük 15000kN ve üst ve alt eksantrik yükler her biri 1000kN'dir.
Uygulama alanı:
Duvarlar, kirişler, kolonlar, döşeme, tavanlar ve çatılar gibi yük taşıyıcı ve taşıyıcı olmayan bileşenler ve diğer yapılar için uygundur, aksesuarlar veya yapılar referans olarak kullanılabilir. Bu test makinesi, GB/T9978.1~9 ve ISO834-1~9 standartlarının tüm bileşenlerinin testi için uygundur.
Standartlara uygunluk:
ISO834-1:1999 "Yangına Dayanım Testi Yapı Bileşenleri Bölüm I: Genel Gereksinimler"
Ana parametreler:
Laboratuvar: 4.5M(uzunluk)x4.5M(genişlik)x3.5M(yükseklik), iç mekanda yüksek sıcaklığa dayanıklı yalıtım malzemeleri kullanımı.
Yükleme cihazı: Binadaki havai vinci hareket ettirmek için mekanik yükleme benimsenmiştir. Homojen, merkezi, pivot veya eksantrik yükleme simüle edilebilir.
Destek çerçevesi: Dört silindir ile çerçevedeki bir kama braketine bağlanır.
Termokupllar: Fırın termokuplları, arka taraf ısı çiftleri, mobil termokupllar, iç termokupllar ve ortam sıcaklığı termokuplları dahil olmak üzere çeşitli alanlara dağıtılmıştır.
Fırın basınç ölçüm probu: T şeklinde ölçüm probu, ölçüm doğruluğu ± 2Pa
Numune boşluğu ölçüm probu: 6mm çap ± 0.1mm çap ±0.2mm çap
Yanma sistemi: gaz dağıtım sistemi (10 metre içinde), alev püskürtücü (20'den az olmamak üzere) ve düzenleme vanaları
Yanma gazı kaynağı: %95'ten fazla saflıkta propan, sıvılaştırılmış gaz (kullanıcı tarafından sağlanır)
Gaz akışı: 0~100L/dakika Ölçüm doğruluğu 2.5 sınıf
Hava akışı: 0~50m3/dakika Ölçüm doğruluğu≤±0.5m3/dakika
Gaz tankı kapasitesi: ≥50kg×6
Fırın sıcaklık kontrol sistemi: maksimum örnekleme noktası 10 noktadır
havalandırma sistemi ve kontrol damperi, vb.
Numunenin yangın yüzeyindeki radyant ısının ölçüm aralığı: 0~10W/cm2
Fırındaki sıcaklık ve basınç kontrolü, bilgisayarın RS485'inin termokupllar ve basınç sensörleri gibi yanma testi sensörlerinin DC çıkış voltajının dijital forma dönüştürülerek kontrol sistemine bağlanmasıyla gerçekleştirilir, daha sonra görüntüleme ve depolama için bilgisayar sistemine iletilebilir.
Not: Yapı bileşenlerinin yangına dayanım testi cihazı, gereksiz maliyetlerden kaçınmak için müşterilerin test edilmesi gereken ürünlere göre gerçekleştirilmelidir. Örneğin, Kamu Güvenliği Bakanlığı'nın Tianjin Yangın Araştırma Enstitüsü'nün farklı yapı bileşenleri için 5 yangına dayanım test cihazı bulunmaktadır, yani yük taşıyıcı kiriş plakasının yangına dayanımı için akıllı test cihazı, yük taşıyıcı duvarın yangına dayanımı için akıllı test cihazı, fırının net boyutu 3000×3000×1500 (mm), numunenin yangın alanı 3000×3000 (mm) ve toplam yükleme kapasitesi 2000kN'dir.
