ISO834-1 Standart Bina Bileşeni Yangın Testleri için Dikey ve Yatay Fırın EN13381

DX8364 Yapı Bileşeni Yangın Dayanımı Testi Dikey Fırın ve Yatay Fırın (EN13381-8)

Yatay fırın:

Uygulama alanı:Duvarlar, kirişler, kolonlar, döşemeler, tavanlar ve çatılar gibi yük taşıyan ve taşımayan bileşenler ve diğer yapılar, aksesuarlar veya yapılar referans olarak kullanılabilir. Bu test makinesi, GB/T9978.1~9 ve ISO834-1~9 standartlarının tüm bileşenlerinin testi için uygundur.

Standartlara uygunluk:

 ISO834-1:1999 "Yangın Dayanımı Testi Yapı Bileşenleri Bölüm I: Genel Gereksinimler"

Ana parametreler:

Laboratuvar: 4,5M(uzunluk)x4,5M(genişlik)x3,5M(yükseklik), iç mekan kullanımı yüksek sıcaklığa dayanıklı yalıtım malzemeleri.

Yükleme cihazı: Binadaki havai vinci hareket ettirmek için mekanik yükleme benimsenmiştir. Homojen, merkezi, pivot veya eksantrik yükleme simüle edilebilir.

Destek çerçevesi: Dört silindir ile çerçevedeki bir kama braketine bağlıdır.

Termokupllar: Fırın termokuplları, arka taraf ısı çiftleri, mobil termokupllar, iç termokupllar ve ortam sıcaklığı termokuplları dahil olmak üzere çeşitli alanlara dağıtılmıştır.

Fırın basınç ölçüm probu: T şeklinde ölçüm probu, ölçüm doğruluğu ± 2Pa

Numune boşluk ölçüm probu: 6mm çap ± 0,1mm çap ±0,2mm çap

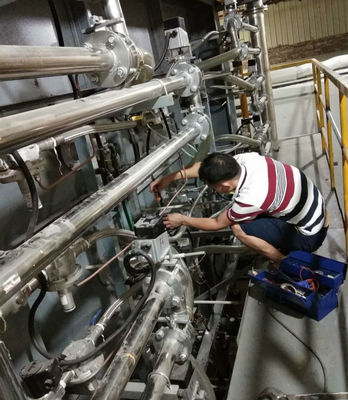

Yanma sistemi: Gaz dağıtım sistemi (10 metre içinde), alev püskürtücü (20'den az olmamak üzere) ve düzenleme vanaları

Yanma gazı kaynağı: %95'ten fazla saflıkta propan, sıvılaştırılmış gaz (kullanıcı tarafından sağlanır)

Gaz akışı: 0~100L/dak Ölçüm doğruluğu 2,5 sınıf

Hava akışı: 0~50m3/dak Ölçüm doğruluğu≤±0,5m3/dak

Gaz tankı kapasitesi: ≥50kg×6

Fırın sıcaklık kontrol sistemi: Maksimum örnekleme noktası 10 noktadır

havalandırma sistemi ve kontrol damperi, vb.

Numunenin ateşleme yüzeyindeki radyant ısının ölçüm aralığı: 0~10W/cm2

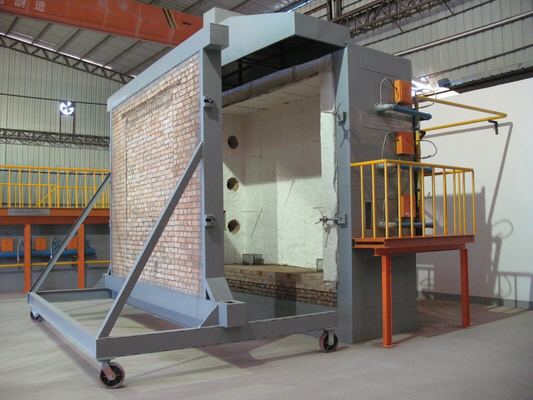

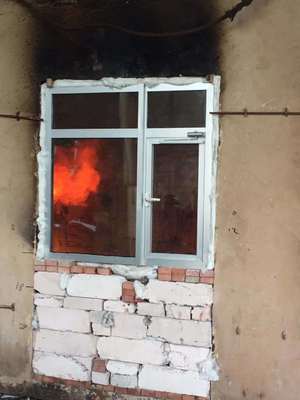

Dikey Fırın:

Uygulama alanı:

Standart yangın koşullarında duvarlar, kirişler, kolonlar, döşemeler ve tavanlar gibi yatay yapı bileşenlerinin yangın dayanımı özelliklerini belirlemek için uygundur.

Standartları karşılar:

ISO834-11999, ISO834-5:200, ISO834-6: :200 ve diğer test gereksinimleri.

Performans özellikleri:

yüksek hassasiyetli çok bitli toplama kartının kullanımı, sıcaklık, basınç, akış ve diğer verilerin toplanması, mikrobilgisayar analizi, işleme ve kontrol yoluyla, yanmanın gerçek bilgilerinin gerçek zamanlı olarak yeniden üretilmesi ve mikrobilgisayar analizi yoluyla yanma özelliklerinin belirlenmesi, tüm makine yüksek kaliteli cihazlar kullanır, sistemin yüksek kaliteli, yüksek hızlı çalışmasını sağlamak için, gelişmiş.

Teknik Parametreler:

1. Enstrüman bileşimi: refrakter test fırını, gaz akış ölçüm sistemi, sıcaklık ölçüm sistemi ve basınç ölçüm ve kontrol sistemi.

2. Refrakter test fırını: İç boyutu 4,5m (uzunluk), × 3,5m (derinlik) × 1,25m (yükseklik) olan dikey bir test fırınıdır.

3. Fırın yapısı: Çelik yapı çerçevesi benimsenmiştir, fırın duvarı çelik yapı çerçevesinin ortasında refrakter tuğlalarla inşa edilmiştir ve fırın duvarının iç tarafı, yoğunluğu 1000kgpm3'ten büyük olan yüksek sıcaklığa dayanıklı termal yalıtım malzemesinden yapılmıştır. Dış tarafı renkli çelikle sarılmıştır, fırın astar malzemesinin kalınlığı 65 mm'dir ve fırındaki sıcaklık test sıcaklığı 1250°C'ye kadardır.

4. Sıcaklık ölçüm sistemi:

1. Fırındaki termokupl: Fırın, GB/T 16839.1'e uygun olarak 2,0 mm tel çapına sahip K tipi nikel-krom-nikel-krom termokupl kullanır, dış kapak ısıya dayanıklı paslanmaz çelik boru manşondur ve ortası ısıya dayanıklı malzemelerle doldurulur ve sıcak ucun manşondan çıkıntı yapan uzunluğu 25 mm'den az olmamak üzere toplam 5 adettir ve sıcaklık doğruluğu <± 15 °C.

2. Arka yangın yüzeyinin sıcaklık ölçümü: 0,5MM çapında bir termokupl kullanarak, 0,2MM kalınlığında ve 12MM çapında kaynak

Yuvarlak bakır levha üzerinde, GB/T16839.1'e uygun büyük nikel-krom-nikel-silikon termokupl, 30MM uzunluğunda, genişliğinde ve 2,0MM kalınlığında bir asbest conta ile kaplanacaktır. Toplam 20

3. Ortalama sıcaklık ölçümü: 8 termokupl, GB/T7633-2008 ve GB/T17428-2009'a uygundur

4. Maksimum sıcaklık ölçümü: Termokupl, maksimum 1200 mm kapı genişliğine kadar kaplayabilen 20 çift kapının ölçümüdür.
