DX8364 Bina Bileşen Yangın Dayanımı Testi Dikey Fırın ve Yatay Fırın (EN13381-8)

Yatay fırın:

Test Kapsamı:

1. Tek taraflı 3000×3000 (mm) yangın alanına sahip betonarme taşıyıcı duvarlar, koruyucu tabakalı (yangın geciktirici kaplamalar) çelik yapı taşıyıcı duvarlar, hafif çelik karkas levha taşıyıcı duvarlar, lamine ahşap taşıyıcı duvarlar vb. ve duvar içindeki farklı kesit ve genişlikteki seçilmiş noktaların sıcaklık tayini.

2. Yük taşımayan yeniden yapılandırılmış armatürlerin yangın dayanımı testi. Yük taşımayan duvarın yangın dayanımı için akıllı test cihazı

Fırının net boyutu 4200×4800×1500 (mm) ve numunenin yangın alanı 4200×4800 (mm)'dir.

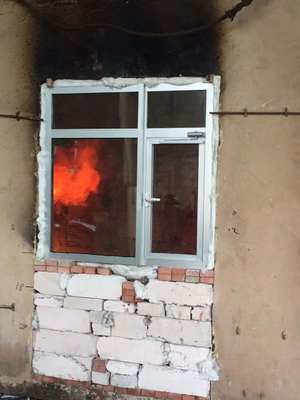

Test kapsamı: Aynı anda aynı çalışma koşulları altında simetrik ve asimetrik yapısal numunelerin yangın dayanım performansını tespit edebilir, örneğin: yangın kapıları ve pencereleri, cam, yangın geçirmez dolgu malzemeleri vb. ve ayrıca süper büyük yangın duvarları, yangın geçirmez cam bölme duvarları ve yangın geçirmez panjurlar gibi büyük yangın bölmeleri ve yangın bölme bileşenleri için yüksek verimlilikle yangın dayanımı testleri yapabilir ve aynı anda birkaç farklı veya benzer numuneyi test edebilir.

3. Taşıyıcı kolonun yangın dayanımı için akıllı test cihazı,

Fırının net boyutu 3000×3000×4700 (mm) ve numunenin yangın yüksekliği 3000~4600 mm'dir (kolonun toplam yüksekliği 3600~5200 mm). Numunenin maksimum kesit boyutu 800 mm×800 mm veya Φ800 mm'dir.

Toplam eksenel yük 15000 kN ve üst ve alt eksantrik yükler her biri 1000 kN'dur.

Test Kapsamı:

1. Kolon yüksekliği 3600~5300 mm, yangın yüksekliği 3000~4700 mm ve tek ve çoklu kompozit yükler taşıyan betonarme kolonların çeşitli kesit şekil ve boyutlarının yangın dayanımı testi.

2. Kolon yüksekliği 3600~5300 mm, yangın yüksekliği 3000~4700 mm ve koruyucu tabakalı (yangın önleyici kaplamalı) çelik yapı kolonunun çeşitli kesit şekil ve boyutlarda tek ve çoklu kompozit yükler taşıyan yangın dayanımı testi.

3. Kolon içindeki farklı kesit ve farklı derinliklerdeki seçilmiş ölçüm noktalarının sıcaklık tayini.

4. Her taraftan yanan diğer öğelerin (kasa gibi) yangın dayanımı testi.

Yangın damperinin yangın dayanım performansı için akıllı test cihazı. Aşağıda sağladığımız konfigürasyonlar yalnızca referans amaçlıdır;

Uygulama Kapsamı: Duvarlar, kirişler, kolonlar, döşemeler, tavanlar ve çatılar gibi yük taşıyan ve yük taşımayan bileşenler için uygundur ve diğer yapılar, aksesuarlar veya yapılar referans olarak kullanılabilir. Bu test makinesi, GB/T9978.1~9 ve ISO834-1~9 standartlarının tüm bileşenlerinin testi için uygundur.

Standartlara Uygunluk: GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "Yapı Bileşenleri Yangın Dayanımı Test Yöntemleri Bölüm I: Genel Gereksinimler", ISO834-1:1999 "Yangın Dayanımı Testi Yapı Bileşenleri Bölüm I: Genel Gereksinimler"

Ana parametreler:

Laboratuvar: 4.5M (uzunluk) x 4.5M (genişlik) x 3.5M (yükseklik), yüksek sıcaklık yalıtım malzemelerinin iç mekan kullanımı.

Yükleme cihazı: Mekanik yükleme, binadaki vinci hareket ettirerek benimsenir. Homojen, merkezi, eksenel veya eksantrik yükleme simüle edilebilir.

Destek çerçevesi: Dört makara ile çerçeve üzerindeki bir kama braketine bağlanır.

Termokupllar: Fırın termokuplları, arka ısı çiftleri, mobil termokupllar, iç termokupllar ve ortam sıcaklığı termokuplları dahil olmak üzere çeşitli alanlara dağıtılmıştır.

Fırın basıncı ölçüm probu: T şeklinde ölçüm probu, ölçüm doğruluğu ± 2Pa

Numune boşluk ölçüm probu: 6 mm çap ± 0.1 mm çap ± 0.2 mm çap

Yanma sistemi: gaz dağıtım sistemi (10 metre içinde), alev makinesi (en az 20 adet) ve regülatör vanaları

Yanma gazı kaynağı: %95'ten fazla saflıkta propan, sıvılaştırılmış gaz (kullanıcı tarafından sağlanır)

Gaz akışı: 0~100L/dak Ölçüm doğruluğu 2.5 sınıfı

Hava akışı: 0~50m³/dak Ölçüm doğruluğu ≤±0.5m³/dak

Gaz tankı kapasitesi: ≥50kg×6

Fırın sıcaklık kontrol sistemi: maksimum örnekleme noktası 10 noktadır

havalandırma sistemi ve kontrol damperleri vb.

Numunenin geri yanma yüzeyindeki radyan ısı ölçüm aralığı: 0~10W/cm²

Fırındaki sıcaklık ve basınç kontrolü, bilgisayarın RS485'inin kontrol sistemine bağlanmasıyla gerçekleştirilir ve termokupllar ve basınç sensörleri gibi yanma testi sensörlerinin DC çıkış voltajı, daha sonra görüntüleme ve depolama için bilgisayar sistemine iletilebilen dijital forma dönüştürülür.

Not: Yapı bileşenlerinin yangın dayanımı test cihazı, gereksiz maliyetlerden kaçınmak için müşterilerin ihtiyaç duyduğu ürünlere göre gerçekleştirilmelidir. Örneğin, Kamu Güvenliği Bakanlığı'nın Tianjin Yangın Araştırma Enstitüsü'nün farklı yapı bileşenleri için 5 adet yangın dayanımı test cihazı bulunmaktadır, yani yük taşıyan kiriş plakalarının yangın dayanımı için akıllı test cihazı, yük taşıyan duvarların yangın dayanımı için akıllı test cihazı, fırının net boyutu 3000×3000×1500 (mm), numunenin yangın alanı 3000×3000 (mm) ve toplam yükleme kapasitesi 2000 kN'dur.

Dikey Fırın:

Uygulama Kapsamı: Standart yangın koşulları altında yangın dayanım özelliklerini belirlemek için duvarlar, kirişler, kolonlar, döşeme plakaları ve tavanlar gibi yatay yapı bileşenleri için uygundur.

Standartlara Uygunluk: GB/T9978.1-2008, :ISO834-11999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008,ISO834-6: :200 ve diğer test gereksinimleri.

Performans Özellikleri: sıcaklık, basınç, akış ve diğer veri yönlerini toplamak için yüksek hassasiyetli çok bitli toplama kartı kullanılır, mikrobilgisayar analizi, işlenmesi ve kontrolü yoluyla yanmanın gerçek bilgilerinin gerçek zamanlı tekrarını üretir ve mikrobilgisayar analizi yoluyla yanma özelliklerini belirler, tüm makine güvenilir cihazlar kullanır, sistemin güvenilir, yüksek hızlı çalışmasını ve gelişmiş olmasını sağlar.

Teknik Parametreler:

1. Cihaz bileşimi: refrakter test fırını, gaz akış ölçüm sistemi, sıcaklık ölçüm sistemi ve basınç ölçüm ve kontrol sistemi.

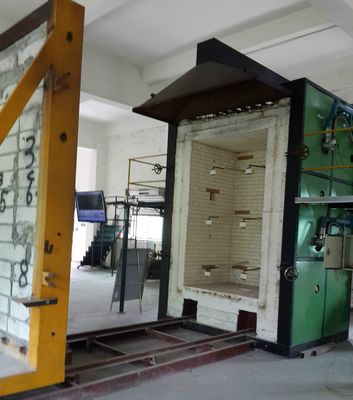

2. Refrakter test fırını: İç boyutu 4.5m (uzunluk), × 3.5m (derinlik) × 1.25m (yükseklik) olan dikey bir test fırınıdır.

3. Fırın yapısı: çelik yapı çerçevesi benimsenmiştir, fırın duvarı çelik yapı çerçevesinin ortasına refrakter tuğlalarla örülmüştür ve fırın duvarının iç tarafı yüksek sıcaklığa dayanıklı ısı yalıtım malzemesinden yapılmıştır, yoğunluğu 1000kg/m³'ten fazladır. Dış taraf renkli çelik ile kaplanmıştır, fırın astarlama malzemesinin kalınlığı 65 mm'dir ve fırın içindeki sıcaklık test sıcaklığı 1250°C'ye kadardır.

4. Sıcaklık ölçüm sistemi:

1. Fırın içindeki termokupl: Fırın, GB/T 16839.1'e uygun olarak 2.0 mm tel çapına sahip K tipi nikel-krom-nikel-krom termokupl kullanır, dış kapak ısıya dayanıklı paslanmaz çelik boru kılıfıdır ve orta kısmı ısıya dayanıklı malzemelerle doldurulmuştur ve sıcak uç kılıfından çıkıntısı en az 25 mm'dir, toplam 5 adet ve sıcaklık doğruluğu <± 15 °C.

2. Geri yanma yüzeyinin sıcaklık ölçümü: 0.2 mm kalınlığında ve 12 mm çapında bir bakır levha üzerine kaynaklanmış 0.5 MM çapında bir termokupl kullanılarak

GB/T16839.1'e uygun büyük nikel-krom-nikel-silikon termokupl, 30 MM uzunluğunda, genişliğinde ve 2.0 MM kalınlığında bir asbest conta ile kaplanacaktır. Toplam 20

3. Ortalama sıcaklık ölçümü: 8 termokupl, GB/T7633-2008 ve GB/T17428-2009 için uygundur

4. Maksimum sıcaklık ölçümü: Termokupl, 1200 mm'ye kadar maksimum kapı genişliğini kapsayabilen 20 adet çift kapı ve alınlık ölçümüdür.

5. Mobil termokupl: kızılötesi termometre ile ölçülür

6. İç termokupllar: Havalandırma kanallarının iç sıcaklığını ölçmek için uygun 4 adet termokupl bulunmaktadır.

7. Ortam sıcaklığı ölçümü: 3.0 MM çapında zırhlı termokupl kullanılır ve GB/T16839.1'e uygun büyük nikel-krom-nikel-silikon K tipi termokupl benimsenir.

8. Fırın basıncı ölçümü: T şeklinde ölçüm probu, ölçüm doğruluğu ± 2pa. üç

9. Yükleme sistemi: Ölçüm için basınç sensörü kullanılır

10. Deformasyon ölçüm cihazı: elektronik deformasyon ölçüm cihazı kullanılır

11. Boşluk probu: GB/T9978.1 standardına göre yapılmıştır

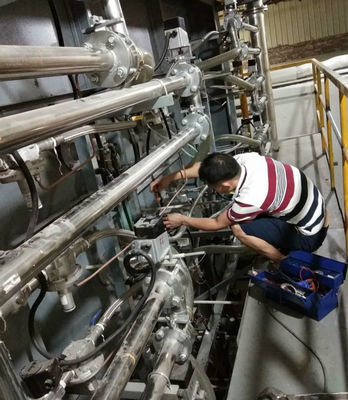

12. Brülör: Fırın duvarlarına her iki tarafta gömülü 8 adet yüksek hızlı brülör bulunmaktadır, her iki tarafta altı adet. Fırında ısınma için gereken ısıyı sağlar.

13. Duman tahliyesi: Fırın duvarının arkasındaki fırın duvarında üç adet duman tahliye deliği bulunmaktadır, bunlar fırın gövdesindeki baca gazını boşaltmak için arkadaki bacaya bağlanır. Stresi kontrol eder.

14. Gözlem deliği: Fırın gövdesinin yan duvarında, test sırasında numunenin yangın yüzeyini ve alevini gözlemlemek için kullanılan iki adet izleme deliği bulunmaktadır.

15. Yükleme cihazı: vagon kullanarak, 3.5M yüksekliğinde, 3.0M genişliğinde, bir araba gövdesi ve bir test parçası platformundan oluşur. Araba gövdesi, ray üzerinde hareket edebilen dört adet yer tekerleği ile tasarlanmıştır ve test platformu: 3.0m*3.0m kare çelik yapı çerçevesi. Test sırasında, test parçası platformu bir elektrikli vinç ile araba gövdesine kaldırılır, ardından araba test konumuna itilir ve sabitlenir ve ardından test başlatılır.

16. Elektrik kontrol kısmı: MCGS yapılandırma yazılımı ve entegre endüstriyel bilgisayarın PLC programı kullanılır.

Şunları içerir: ana kontrol arayüzü, fırın sıcaklık eğrisi arayüzü, numune sıcaklık arayüzü, geçmiş kayıt arayüzü ve parametre belirleme arayüzü.
