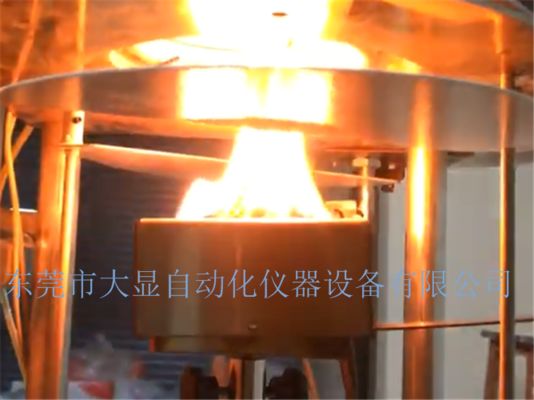

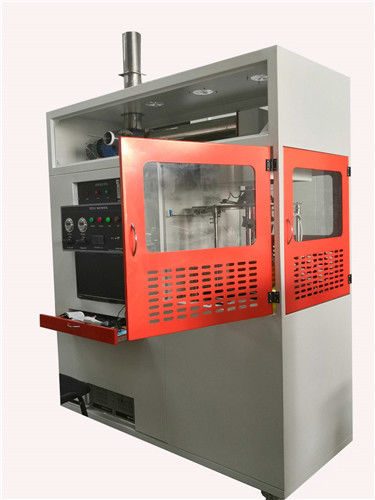

ISO5660-1 Konik Kalorimetre Laboratuvar Test Makinesi

DX8348A Ctek kalorimetre

1. Ekipman standartları:

GB/T16172-2007 "Yapı Malzemelerinin Isı Yayılım Hızı Test Yöntemi" ve ISO5660-1:2002 "Yapı Malzemelerinin Isı Yayılım Hızı Test Yöntemi"nde belirtilen test yöntemlerine uygundur.

2. Kullanım alanı:

Yanma ürünlerinin gaz akışındaki oksijen konsantrasyonu tarafından hesaplanan oksijen tüketimi ve yanma sırasındaki yanma ürünlerinin ısı yayılım hızı, malzemenin ısı yayılım hızı aynı zamanda malzemenin yanma performansındaki en önemli parametredir ve malzemenin yanma sürecindeki ısı yayılım hızı, yangın tehlikesini ve alev geciktirici önleyici işlemi tahmin etmek için son derece önemlidir.

3. Çalışma koşulları:

1. Çalışma ortamı sıcaklığı: 0°C-50°C

2. Çalışma ortamı nemi: <80%

3. Güç kaynağı: 380V±50%, 50Hz±2%

4. Ana performans parametreleri:

1. Radyasyon konisi: ısıtma gücü: 5Kv, radyasyon yoğunluğu: 100Kw/m2, sıcaklığı ölçmek için üç termokupl ile donatılmıştır.

2. Egzoz sistemi: Santrifüj fan, duman davlumbazı, fanın hava girişi ve egzoz boruları ve delikli plaka akış ölçerden oluşur

Maksimum numune kutusu boyutu 100mm*100mm*50mm'dir.

3. Egzoz hacmi: 0.012m3/s~0.035m3/s (ayarlanabilir)

4. Zamanlama değeri çözünürlüğü: 1s hata<1s>

5. Oksijen analizörü: ölçüm aralığı: 0-25%

6. Numune alma pompası ve duman filtresi ile donatılmıştır.

7. Gaz akışı ithal akış kontrolörü kullanır

8. Ateşleme voltajı: 220V, çift elektrot, testin güvenliğini sağlamak için.

9. Duman egzoz akışı: Duman egzoz fanı frekans dönüşüm kontrolü kullanır, bu da 0.012m3/s~0.035 m3/s'de duman akış hızının otomatik olarak ayarlanmasını sağlar.

10. Kontrol sistemi: Otomatik veri toplama ve işlemeyi, veri depolamayı ve ölçüm sonuçlarını çıktılamayı gerçekleştirmek için algılama kontrol programı ve ZWH4500 toplama kontrol kartı kullanılır.

11. Ekipman iki şekilde kontrol edilir: manuel ve otomatik ve çalıştırma için manuel moda geçilebilir.

12. Ekipman, kullanıcıların ekipmanı taşımasını kolaylaştıran döner tekerleklerle donatılmıştır.

13. Egzoz sistemi: egzoz akışını kontrol etmek için frekans dönüşüm fanı kullanılır ve mikrobilgisayar aracılığıyla otomatik kontrol gerçekleştirilir; Entegre delikli akış ölçer, egzoz akış hızını ölçer, böylece egzoz akış hızı yüksek doğrulukta olur.

14. Tartım cihazı: yüksek hassasiyetli yük hücresi kullanır, hızlı yanıt süresi, tartım doğruluğu 0.1g, çözünürlük 0.01g

15. Giriş diyafram pompası, akış hızı: 33L/dk, vakum: 700 mmHg, basınç: 2.5 bar.

16. İthal duman filtresinin filtre başlığı katı PTFE'den oluşur ve içi 0.5um PTFE filtre malzemesidir.

17. İthal nem filtresinin filtre başlığı katı PTFE'den oluşur ve alt sıvı perilstaltik pompa ile boşaltılabilir.

18. İthal Taikang kompresör kondansatörü, soğutma kapasitesi 320kJ/saat, çiğlenme noktası kararlılığı 0.1 derece, çiğlenme noktası statik değişimi 0.1K, koruma sınıfı IP20.

19. Cihaz kontrol sistemi: bilgisayar kontrolü ve veri işleme kullanan bilgisayar ölçüm ve kontrol sistemi esas olarak ölçüm ve kontrol yazılımı, donanım, bilgisayar, yazıcı vb.nden oluşur.

20. Ölçüm kontrol yazılımı: Windows'un çeşitli işletim sistemlerinde çalışabilir ve test verileri, deneyin veri toplama ve işlemesini tamamlamak, verileri kaydetmek ve ölçüm sonuçlarını çıktılamak ve tüm test verilerini otomatik olarak kaydetmek için veritabanı yönetim modunu kullanır;

21. Kullanıcıların ihtiyaçlarına göre herhangi bir formatta rapor düzenleyebilmeleri ve yazdırabilmeleri için çeşitli rapor yazdırma arayüzleri sağlar;

22. Yazılım paketi ayrıca hata ayıklama araç kutusu, toplu işleme programı vb. gibi diğer araç yazılımlarını da içerir;

23. İthal nem filtresinin filtre başlığı katı PTFE'den oluşur ve alt sıvı perilstaltik pompa ile boşaltılabilir.

24. İthal Taikang kompresör kondansatörü, soğutma kapasitesi 320kJ/saat, çiğlenme noktası kararlılığı 0.1 derece, çiğlenme noktası statik değişimi 0.1K, koruma sınıfı IP20.

25. Cihaz kontrol sistemi: bilgisayar kontrolü ve veri işleme kullanan bilgisayar ölçüm ve kontrol sistemi esas olarak ölçüm ve kontrol yazılımı, donanım, bilgisayarlar, yazıcılar vb.nden oluşur.

26. Ölçüm kontrol yazılımı: Windows'un çeşitli işletim sistemlerinde çalışabilir ve test verileri, deneyin veri toplama ve işlemesini tamamlamak, verileri kaydetmek ve ölçüm sonuçlarını çıktılamak ve tüm test verilerini otomatik olarak kaydetmek için veritabanı yönetim modunu kullanır;

27. Kullanıcıların ihtiyaçlarına göre herhangi bir formatta rapor düzenleyebilmeleri ve yazdırabilmeleri için çeşitli rapor yazdırma arayüzleri sağlar;

28. Yazılım paketi ayrıca hata ayıklama araç kutusu, toplu işleme programı vb. gibi diğer araç yazılımlarını da içerir;

Marka siyah beyaz lazer yazıcı.

29. Ekipman aksesuarları ve teknik veriler

30. Tam enstrüman konfigürasyonu, 220V/16A (3000W) 5m güç kablosu, kaçak korumalı prizli 24 delikli 6 konumlu priz 3.

31. Enstrümanı destekleyen eksiksiz bir bilgi seti (şartname, bakım kılavuzu, kurulum koşulu açıklaması, enstrüman fabrika test raporu vb.).

32. Boyutlar: yükseklik 2000mm * uzunluk 1600mm * genişlik 700mm (kutu artı 1.9 * 0.9 * 2.2m)

33. Ağırlık: 480kg
