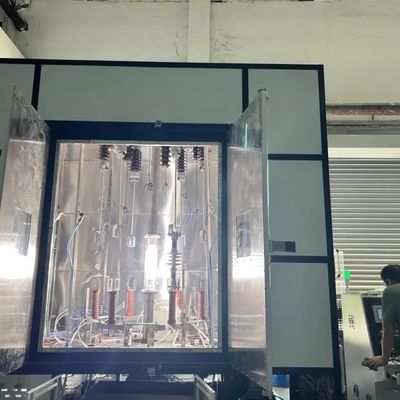

İzolatörler Çoklu Gerilim Test Makinesi 5000 saat Test Makinesi IEC 62730-2024

 IEC 62730:2024'e uygun olarak 5000 saatlik Çoklu Stres Test Kurulumu için Teknik Özellikler

 IEC 62730:2024

 Bu belgede, 5000 saatlik çoklu stres test tezgahının teknik gereksinimleri IEC 62730:2024'e göre verilmiştir.

Test Prosedürü

Test, hacmi 20 m3'ü aşmayan, neme dayanıklı, korozyona dayanıklı bir odada gerçekleştirilecektir.

Test Koşulları

 Yalıtkanlara uygulanan ve 5000 saat boyunca tekrarlanan stres döngüsü Şekil 3'te gösterilmiştir. Döngü, test numunelerinin sıcaklık değişimi ve yoğuşma etkilerine de maruz kalacak şekilde tasarlanmıştır.
so that the test specimens are also subjected to the effects of temperature variation and condensation .

 Voltaj

 Kilovoltlardaki güç frekansı test voltajı, test numunelerinin gerçek sürünme mesafesine ayarlanır. Bu, sürünme mesafesinin milimetre cinsinden 34,6'ya bölünmesiyle belirlenir
(fazlar arası değer olarak hesaplanan 20 mm/kV'luk belirli bir sürünme mesafesine eşittir).
Güneş Simülasyonu

 Simüle edilmiş güneş radyasyonu, nominal çıkışı 6500 W olan ve 2 borosilikat cam filtre ile donatılmış bir ksenon ark lambası tarafından sağlanır (Şekil 5'teki örneğe bakınız). Ksenon lambası ile test numuneleri arasındaki mesafe yaklaşık 480 mm'dir.

Her testin başında yeni bir lamba ve filtre kullanılacaktır. Filtreler ve gerekirse lamba, lamba üreticisinin tavsiyelerine göre test sırasında değiştirilecektir.
Yapay Yağmur

Yapay yağmur, test numunelerinin üzerinde ve çevrelerinin dışında monte edilmiş nozullar tarafından sağlanacaktır (Şekil 4'e bakınız).
Ortalama yağış hızı IEC 60060-1'e uygun olacaktır. Minimum 85 nm direncine sahip su kullanılacaktır. Test numunelerinin her biri bireysel olarak püskürtülecektir.

Kuru Isı

 Oda 50 °C ± 2 °C'ye kadar ısıtılır; sıcaklığın yükselmesi için geçen süre en fazla 15 dakikadır.
NOT: Odanın duvarlarının ısıtılması ve yalıtılması tavsiye edilir.
Nem

 Nominal bağıl nem: 50 °C'de %95 ± %3 RH.

Kirlilik

Kirlilik, IEC 60507 tipi nozullar tarafından püskürtülen tuz sisi (tuzluluk: %7 kg/m3 ± %5) ile simüle edilir.

Püskürtme nozulları, odanın tabanına yakın monte edilir ve odanın tavanına doğru yukarı doğru püskürtme yapar. Sis, odayı doldurmalı ve doğrudan test numunesine püskürtülmemelidir. NaCI'nin musluk suyunda çözülmesiyle hazırlanan tuzlu su

püskürtme nozullarına verilmelidir. Sis yoğunluğu ve tekdüzeliği, numunenin maruz kaldığı bölgede korunmalıdır.

Tuz sisi kalibrasyonu

Kalibrasyon testin başlamasından önce yapılacaktır.
Her biri maksimum 100 mm yüksekliğe sahip, 8000 mm2 ± 2000 mm2 toplama alanına sahip en az iki temiz toplama kabı, test nesnesinin uçlarının konumuna mümkün olduğunca yakın yerleştirilecektir. Kaplar,

numuneler tarafından engellenmeyecek ve odanın yapısal elemanlarından veya başka bir kaynaktan damlamayı önleyecek şekilde konumlandırılacaktır.
Saat başına 1,5 ml ile 2,0 ml arasında yağış toplamalıdır (8000 mm2 toplama alanına göre düzeltilmiş) ve bu, minimum 16 saatlik bir süre boyunca ortalaması alınacaktır.
Kayıt sistemi

 1- Tüm test parametreleri 5000 saatlik test süresi boyunca kaydedilecektir. Tüm kayıtlar yazdırılabilir şekilde hazırlanacaktır.

2- Programın dili İngilizce olacaktır
3- Program şifreleri verilecektir
4- En az 5 test verisini saklayacak bir bilgisayar altyapısı olacaktır.
5- İşlemci i9, 32 GB RAM Windows işletim sistemi kullanılacaktır

 Genel koşullar
 1- Cihazın bakımı ve kullanımı konusunda eğitim verilecektir

2- Kurulum tamamlandıktan sonra, kabul için cihaz 1 ay (4 hafta) sorunsuz çalışacaktır.

3- Elektrik şeması ve su borusu bağlantı sistemi şemaları verilecektir
4- Bakım kılavuzu verilecektir
5- Kullanım kılavuzu verilecektir
6- Tuz sisi ve yağmurla temas eden parçalar paslanmaz olacaktır
7- Elektrik bileşenleri 380V altyapısına uygun olacaktır
8- Garanti koşulları belirtilecektir

9- 10 yıl boyunca yedek parça sağlanacaktır

10- Sarf malzemeleri listesi verilecektir
