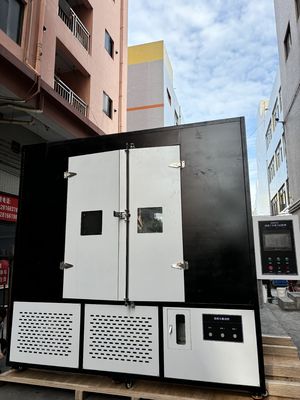

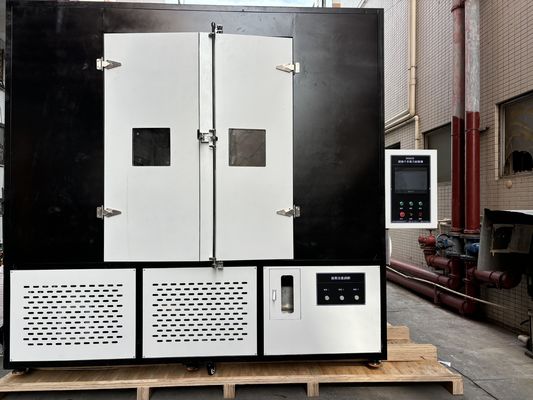

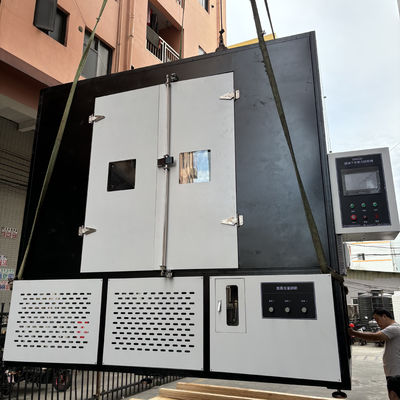

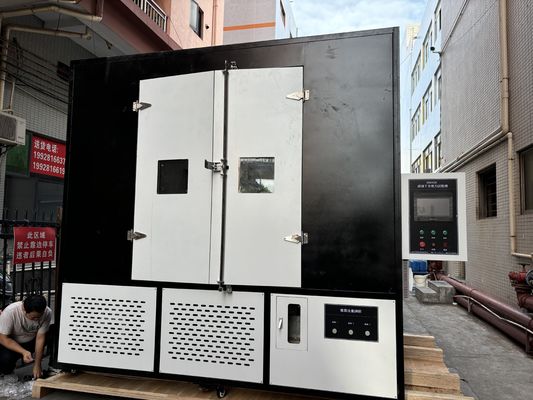

IEC 62730:2024'e uygun 5000 saatlik Çoklu Gerilim Test Düzeneği için Teknik Özellikler.
Uygulama kapsamı:
Ekipman esas olarak
izolatörlerin karmaşık çalışma koşulları altındaki kapsamlı performans testini simüle etmek ve mekanik yük, yüksek gerilim, sıcaklık ve nem değişiklikleri ve kimyasal korozyon gibi çoklu gerilim birleştirme etkilerini uygulayarak dayanıklılıklarını ve güvenilirliklerini değerlendirmek için kullanılır. Şunları içerir:
1.Güç alanı: yüksek gerilim iletim hatları ve trafo merkezi ekipmanları için izolatörlerin yaşlanma karşıtı, kirlilik önleyici atlama testi.
2.Raylı geçiş: Elektrikli demiryolu katenerinin titreşim, ark ve ıslak ortamlardaki yalıtımlı bileşenlerinin performans değerlendirmesi.
3.Yeni enerji senaryosu: UV, tuz altında fotovoltaik/rüzgar enerjisi dış mekan yalıtım ekipmanlarının uzun süreli güvenilirlik doğrulaması
püskürtme ve nemli ısı döngüsü.
4.Endüstriyel ortam: Kimyasal tesislerde ve kıyı tesislerinde izolatörlerin kimyasal korozyon direnci ve düşük basınç direnci testi.
Test türleri, mekanik-elektriksel birleşimi (örneğin titreşim + kısmi deşarj), çevre-elektriksel sentezi (örneğin tuz sisi + elektrik alanı bozulması) ve çok faktörlü hızlandırılmış yaşlanmayı (sıcaklık şoku + kimyasal korozyon) kapsar, IEC ve GB standartlarına uygundur ve Ar-Ge iyileştirmesi, kalite kontrolü ve işletme ve bakım stratejileri için veri desteği sağlar.
Test Prosedürü:
1- Test kabini iç kaplaması korozyona dayanıklı paslanmaz çelikten (306 veya 315) yapılacaktır. Kaplama tuz sisi ve korozyona karşı uygulanabilir.
2- Korozyona dayanıklı malzeme, takılmayacak her duvarda mümkün olduğunca tek parça halinde yapılacaktır.
3- Kabin iç boyutları 2,7x3,0x2,4m (Toplam hacim 18,63m3) olacaktır.
4- Kapıda radyasyonu engelleyen camla donatılmış bir pencere olacaktır.
5- Test numuneleri ile xenon lambası arasındaki mesafe 1m olacaktır.
6- Duvar kalınlığı min. 10cm olacak ve içi ısı yalıtım malzemesi ile kaplanacaktır.
Standartlara uygunluk:
Bu belgede, IEC 62730:2024'e göre 5000 saatlik çoklu gerilim test tezgahının teknik gereksinimleri verilmiştir.
Test Koşulları:
1. İzolatörlere uygulanan ve 5.000 saatlik bir süre boyunca tekrarlanan gerilim döngüsü Şekil 3'te gösterilmektedir. Döngü, test numunelerinin sıcaklık değişimi ve yoğuşma etkilerine de maruz kalacak şekilde tasarlanmıştır.
2. Test numuneleri, Şekil 4'te gösterildiği gibi odada dikey olarak düzenlenmiştir. Olmalıdır
test numunelerinin perdelerinin bitişik kenarları arasında ve test numuneleri ile çatı, duvarlar ve zemin arasında en az 400 mm boşluk.
3. Test numuneleri, teste başlamadan önce deiyonize su ile temizlenmelidir. Karşılaştırılabilir sürünme mesafesine sahip en fazla üç çift test numunesi aynı anda test edilebilir.
4. İnceleme amaçlı testin haftalık kesintileri, her biri 1 saati geçmemek üzere izin verilir. Kesinti süreleri test süresine dahil edilmeyecektir. Her biri 60 saate kadar beş uzun kesintiye izin verilir. Kesinti süresinin üç katı kadar ek bir test süresi eklenecektir. Nihai test raporu, kesintilerin tüm ayrıntılarını içerecektir.
Yapay Yağmur:
Yapay yağmur, test numunelerinin üzerinde ve çevrelerinin dışında monte edilmiş nozüller tarafından sağlanacaktır (bkz. Şekil 4). Ortalama
yağış hızı IEC 60060-1'e uygun olacaktır. En az 85 nm dirençli su kullanılacaktır. Her
test numunelerinden her biri ayrı ayrı püskürtülür.
Tuz Çözeltisi Tank Kontrol Sistemi：
1 ton kapasiteli, 304 paslanmaz çelik tank.
2. Açılabilir bir kapak ve karıştırma kolları ile çift katmanlı ve yalıtımlı.
3. Dirençli bir elemanla ısıtılır, vidalı bir tuz ekleme sistemi ile.
4. Kilitli bir fren şasisi ve taşma deşarj sistemi içerir.
5. Su Yıkama Tankı Kontrol Sistemi:
6. Tuz çözeltisi tankı ile aynı özelliklere sahip, 1 ton 304 paslanmaz çelik tasarım ve ısıtma yetenekleri.
Tuz sisi kalibrasyonu:
Kalibrasyon, teste başlamadan önce yapılacaktır.
En az iki temiz toplama kabı, her biri 8.000 mm2 ± 2.000 mm2 toplama alanına ve maksimum 100 mm yüksekliğe sahip, test nesnesinin uçlarının konumuna mümkün olduğunca yakın yerleştirilir. Kaplar, test numuneleri tarafından korunmayacak ve odanın yapısal elemanlarından veya başka bir kaynaktan damlamayı önleyecek şekilde konumlandırılmıştır.
Saat başına 1,5 ml ile 2,0 ml arasında yağış toplamalıdırlar (8000 mm2 toplama alanına düzeltilmiş) en az 16 saatlik bir süre boyunca ortalaması alınır.
NOT Bu tür yağışı elde etmek için gerekli akış hızı (tipik olarak (15 m3'ten büyük olmayan bir oda için 0,3 l/m3h mertebesinde) not edilmelidir. (Su akış hızı, saatte litre ve test odası hacminin metreküpü olarak tanımlanır.)
Daha sonra test sırasında, akış hızı en az 100 saatte bir kontrol edilmeli ve ilk değerin ± %25'i içinde kalmalıdır.
suyun yeniden dolaştırılmasına izin verilmez.
Genel koşullar:
1- Cihazın bakımı ve kullanımı konusunda eğitim verilecektir.
2- Kurulum tamamlandıktan sonra, cihaz kabul için 1 ay (4 hafta) boyunca herhangi bir sorun olmadan çalışacaktır.
3- Elektrik şeması ve su borusu bağlantı sistemi şemaları sağlanacaktır.
4- Bakım kılavuzu sağlanacaktır.
5- Kullanım kılavuzu sağlanacaktır.
6- Tuz sisi ve yağmurla temas eden parçalar paslanmaz olacaktır.
7- Elektrik bileşenleri 380V altyapıya uygun olacaktır.
8- Garanti koşulları belirtilecektir.
9- 10 yıl boyunca yedek parça sağlanacaktır.
10- Sarf malzemeleri listesi sağlanacaktır.
İzolatörlerin temel avantajları：
1. Mükemmel yalıtım performansı
İzolatörler, sürünme mesafesini artırarak yüksek gerilimi etkili bir şekilde izole edebilir, akım kaçağını ve ark atlamasını önleyebilir ve güç sisteminin güvenli çalışmasını sağlayabilir. Örneğin, kompozit izolatörler, kirlilik atlamasına karşı mükemmel direnci olan ve ağır kirlenmiş ortamlarda kararlılığı koruyabilen silikon kauçuk gibi malzemelerden yapılmıştır.
2. Yüksek mekanik mukavemet ve dayanıklılık Dördüncü nesil epoksi reçine kompozit izolatörler gibi modern izolatörler, daha yüksek mekanik güvenilirliğe sahiptir ve aşırı mekanik yüklere (rüzgar titreşimi, buzlanma gibi) ve sıcaklık değişikliklerine dayanabilir, malzeme bozulmasından kaynaklanan arızaları azaltır.İzolatörlerin Gelecekteki Gelişim Trendleri:
1. Malzeme İnovasyonu ve Performans Yükseltmesi Dördüncü nesil sert kompozit izolatör: epoksi reçine bazlı malzemeler kullanarak, önceki üç nesil ürünün arayüz sızdırmazlık arızası ve kendi kendine patlama sorunlarını çözer ve yüksek mekanik mukavemete ve kirlilik atlama direncine sahiptir. Ticari ön üretim aşamasına girmiştir 710. Nanokompozit malzemeler: Malzemelerin yaşlanma direncini ve UV direncini artırmak için nanoparçacıklar ekleyerek, akıllı şebekelerdeki yüksek frekanslı harmonikler gibi yeni taleplere uyum sağlayabilirler.2. Uygulama alanlarının genişletilmesi Yüksek gerilim ve ultra yüksek gerilim iletimi: Küresel güç şebekesinin yükseltilmesiyle birlikte, 750kV ve üzeri gerilim seviyelerine sahip izolatörlere olan talep, özellikle çöller ve yüksek soğuk bölgeler gibi aşırı bölgelerdeki iletim projelerinde artmıştır. Yeni enerji ve raylı geçiş: Rüzgar enerjisi, fotovoltaik santraller ve yüksek hızlı demiryolu temas ağlarındaki hafif ve yüksek güvenilirliğe sahip izolatörlere olan talep, pazar büyümesini yönlendiriyor.Sergi
