Ürün Adı:
IEC 62730 uyarınca 5000 saatlik çoklu stres testi için teknik özellikler:2024.
Uygulama alanı:
Ekipman, esas olarak
karmaşık çalışma koşullarında yalıtıcıların kapsamlı performans testi ve mekanik yük gibi çok stresli koplama etkilerinin uygulanmasıyla dayanıklılıklarını ve güvenilirliklerini değerlendirmek,Yüksek voltaj, sıcaklık ve nem değişiklikleri ve kimyasal korozyon.
1. Güç alanı: Yüksek voltajlı aktarım hatları ve alt istasyon ekipmanları için yalıtkanların yaşlanma ve kirlilik karşıtı yanıp sönen testi.
2Demiryolu transit: Elektrikli demiryolu zincirlerinin titreşim, yay ve ıslak ortamlarda yalıtımlı bileşenlerinin performans değerlendirmesi.
3Yeni enerji senaryosu: Fotovoltaik/rüzgar enerjisi dış yalıtım ekipmanlarının UV, tuz altında uzun vadeli güvenilirlik doğrulanması
püskürtme ve nemli ısı döngüsü.
4Endüstriyel ortam: Kimyasal tesislerdeki ve kıyı tesislerindeki yalıtıcıların kimyasal korozyon direnci ve düşük basınç direnci testi.
Sınav türleri mekanik-elektrik bağlantıları kapsar (örneğin titreşim + kısmi boşaltma),Çevre-elektrik sentezi (diş püskürtmesi + elektrik alanı bozulması gibi) ve çok faktörlü hızlandırılmış yaşlanma (sıcaklık şoku + kimyasal korozyon), IEC ve GB standartlarına uygun olan ve Ar-Ge geliştirme, kalite denetimi ve işletme ve bakım stratejileri için veri desteği sağlayan.
Test Prosedürü:

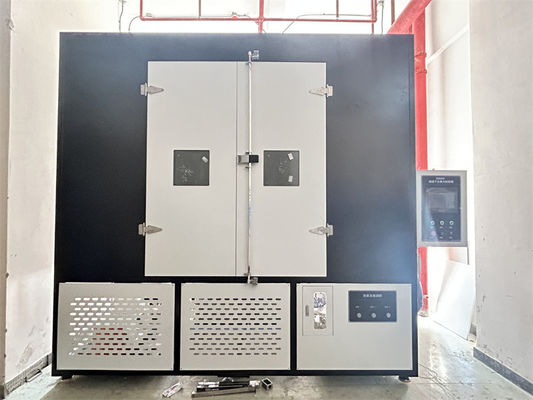

1- Deneme kabininin iç kaplamaları korozyona dayanıklı paslanmaz çelik (306 veya 315) yapılır.
2- Korozyona dayanıklı malzeme, mümkün olduğunca her duvarda bir tek parçadan yapılır.
3- Kabin iç boyutları 2.7x3.0x2.4m olacak (Toplam hacim 18.63m3)
4- Kapıda radyasyonu engelleyen camlarla donatılmış bir pencere olacak.
5- Deneme numuneleri ile ksenon lambası arasındaki mesafe 1 m olacaktır.
6- Duvar kalınlığı en az 10cm olacak ve iç kısmı ısı yalıtım malzemesi ile kaplanacak
Standartlara uygun:
Bu belgede, 5000h çoklu gerginlik test tahtasının teknik gereksinimleri IEC 62730 uyarınca verilmiştir:2024.
Test koşulları:
1İzolatörlere uygulanan ve 5 000 saat boyunca tekrarlanan gerilimler döngüsü Şekil 3'te gösterilmiştir.Döngü, test numunelerinin de sıcaklık değişikliğinin ve kondansiyonun etkilerine maruz kalması için tasarlanmıştır..
2Deney numuneleri, şekil 4'te gösterildiği gibi odada dikey olarak düzenlenir.
Test numunelerinin çatıları, duvarları ve zeminleri ile test numunelerinin yakın kenarları arasında en az 400 mm açıklık olmalıdır.
3.Sınav numuneleri, denemeye başlamadan önce iyonize edilmemiş suyla temizlenmelidir. Eşdeğer sürünme mesafesine sahip en fazla üç çift test numunesi aynı anda test edilebilir.
4Kontrol amaçlı testin her haftada bir kez 1 saati geçmeyen kesintilerine izin verilir. Kesinti süreleri test süresinde sayılmaz.Her biri 60 saate kadar beş daha uzun kesintiye izin verilir.Kesinti süresinin üç katı olan ek bir test süresi eklenmelidir. Nihai test raporunda kesintilerin tüm ayrıntıları bulunmalıdır.
Yapay yağmur:
Yapay yağmur, test numunelerinin üzerine ve çevresinin dışına monte edilmiş nozeller tarafından sağlanmalıdır (Şekil 4'e bakın).
Ortalama yağış hızı IEC 60060-1'e uygun olmalıdır. En az 85 nm dirençli su kullanılmalıdır.
Test numunelerinin her biri ayrı ayrı püskürtülür.
Tuz çözeltisi tankı kontrol sistemi:
1 ton kapasiteli, 304 paslanmaz çelik tank.
2Çift katmanlı ve açılabilir bir kapağı ve karıştırma kolları ile yalıtılmış.
3. Bir dirençli elemanla ısıtılır, vida ile beslenen tuz ekleme sistemi ile.
4Kilitleme fren şasi ve taşma boşaltma sistemi içerir.
5Su yıkama tankı kontrol sistemi:
6. 1 ton 304 paslanmaz çelik tasarımı ve ısıtma yeteneği olan tuz çözeltisi tankına benzer özellikler.
Tuz sis kalibrasyonu:
Kalibrasyon, test başlamadan önce yapılmalıdır.
At least two clean collecting receptacles with a collecting area of 8 000 mm2 ± 2 000 mm2 and a maximum height of 100 mm each are placed as close as practical to the position of the ends of the test objectKaplar, test numuneleri tarafından korunmayacak şekilde ve odanın yapı elemanlarından veya başka bir kaynaktan damlamayı önleyecek şekilde yerleştirilir.
En az 16 saatlik bir sürede ortalama olarak saatte 1,5 ml ile 2,0 ml arasında yağış toplamaları gerekir (toplama alanı 8000 mm2 olarak düzeltilmelidir).
NOT: Bu tür bir yağış elde etmek için gerekli akış hızı (genellikle 15 m3'den büyük olmayan bir odaya dayanarak 0,3 l/m3h civarında) not edilmelidir.(Su akış hızı, deneme odası haciminin saat başına litre ve küp meleri başına tanımlanır..)
Daha sonra test sırasında, akış hızı en az her 100 saatte bir kontrol edilmeli ve başlangıç değerinin ± 25% içinde kalmalıdır.
Suyu tekrar dolaştırmaya izin verilmez.
Genel koşullar:
1- Cihazın bakımı ve kullanımı hakkında eğitim verilecektir.
2- Kurulum tamamlandıktan sonra, cihaz kabul edilmeden önce 1 ay (4 hafta) boyunca sorunsuz çalışacaktır.
3- Elektriksel şema ve su boru bağlantısı sistemi şemaları sağlanacaktır
4- Bakım kılavuzu sağlanacaktır.
5- Kullanıcı kılavuzu sağlanacaktır
6- Tuz sis ve yağmurla temas eden parçalar paslanmaz olacak
7- Elektriksel bileşenler 380V altyapı için uygun olacak
8- Garanti koşulları belirtilecektir.
9- 10 yıl boyunca yedek parçalar sağlanacak
10- Tüketim malzemeleri listesi verilecektir.
İzolatörlerin temel avantajları:
1Mükemmel yalıtım performansı
İzolatörler, sürüklenme mesafesini artırarak yüksek voltajı etkili bir şekilde izole edebilir, akım sızıntısını ve yay yanmalarını önleyebilir ve güç sisteminin güvenli çalışmasını sağlayabilir.Kompozit yalıtıcılar silikon kauçuk gibi malzemelerden yapılır., kirliliğe karşı mükemmel dayanıklılığa sahiptir ve ağır kirli ortamlarda istikrarlılığını koruyabilir.2Yüksek mekanik dayanıklılık ve dayanıklılıkDördüncü nesil epoksi reçine kompozit izolatörleri gibi modern izolatörler, daha yüksek mekanik güvenilirliğe sahiptir ve aşırı mekanik yüklere (rüzgar titreşimleri,Buzlama) ve sıcaklık değişiklikleri, malzeme bozulmasından kaynaklanan arızaları azaltır.
İzolatörlerin Gelecekteki Gelişim Eğilimleri: 1Malzeme Yeniliği ve Performans GeliştirmeDördüncü nesil sert kompozit yalıtıcı: epoksi reçine bazlı malzemeler kullanarak, öncekilerdeki üç nesil ürünün ara yüz mühürleme başarısızlığı ve kendiliğinden patlama sorunlarını çözüyor,Nano kompozit malzemeler: Nano kompozit malzemeler:Malzemelerin yaşlanma direncini ve UV direncini artırmak için nanopartiküller ekleyerek, akıllı şebekelerde yüksek frekanslı harmonikler gibi yeni taleplere adapte olabilirler.2Uygulama alanlarının genişletilmesiYüksek gerilim ve ultra yüksek gerilim iletim: Küresel elektrik şebekelerinin yükseltilmesiyle birlikte, 750 kV ve üstteki gerilim seviyeleri ile yalıtımlara olan talep hızla arttı.Özellikle çöller ve yüksek soğuk bölgeler gibi aşırı bölgelerde nakliye projelerindeYeni enerji ve demiryolu tranziti: Rüzgar enerjisi, fotovoltaik enerji santralleri ve yüksek hızlı demiryolu bağlantı ağlarındaki hafif ve yüksek güvenilirlik izoleatörlerine olan talep piyasadaki büyümeyi hızlandırıyor.
