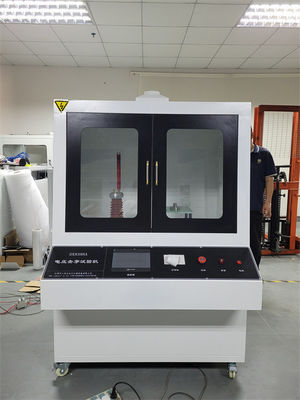

Katı Yalıtım Malzemesi Elektriksel Dayanım Test Cihazı IEC60243-1 Laboratuvar Test Cihazı

Katı Yalıtım Malzemesi Elektriksel Dayanım Test Cihazı IEC60243-1 Laboratuvar Test Cihazı

Standartlara Uygunluk:

GB1408.1, IEC60243-1 "Katı Yalıtım Malzemelerinin Elektriksel Dayanım Test Yöntemleri - Güç Frekansında Testler", GB1408.2, IEC60243-2 "Katı Yalıtım Malzemelerinin Elektriksel Dayanım Test Yöntemleri - Karşılık Gelen DC Gerilim Testi" GB/T1695-2005 "Vulkanize Kauçuğun Güç Frekansında Delinme Gerilimi ve Dayanım Geriliminin Belirlenmesi" GB/T3333 GB12656 ve ASTM D149 test standartlarının gereksinimlerini karşılar.

Uygulama Alanı:

Esas olarak plastikler, filmler, reçineler, mika, seramik, silikon, cam, yalıtım boyaları vb. gibi katı yalıtım malzemeleri için, güç frekansında (48-62Hz) veya karşılık gelen DC gerilimde hava veya sıvı ortamda delinme dayanımını ve dayanım süresini ölçmek için kullanılır. Sürekli ve düzgün gerilim artışı veya kademeli gerilim artışı için uygundur, numuneye AC/DC gerilim uygulayın, delinene kadar ölçün, delinme gerilim değerini ölçün ve numunenin delinme dayanımını hesaplayın; Hızlı gerilim artırma yöntemi kullanılarak, gerilimi belirtilen değere yükseltin ve numune delinmeyene kadar belirli bir süre boyunca koruyun. Bu noktada belirtilen değeri numunenin dayanım gerilim değeri olarak ayarlayın.

Kullanım:

Deşarj çubuğunu çıkarın, teleskopik çubuğu düzeltin, topraklama klipsinin diğer ucunu deşarj çubuğunun metal prob deliğine takın ve ardından topraklama klipsini cihazın topraklama terminali A veya B'ye kelepçeleyin. Yalıtımlı tutacağı cihaz gövdesinden mümkün olduğunca uzakta tutun, ayağa kalkın, hafifçe öne eğilin, test kutusunun cam kapısını açın ve metal probu yüksek gerilim transformatörünün çıkış gerilimi eşitleme topuna, numunedeki elektroda ve kondansatörün yüksek gerilim ucuna sırayla dokunun. (Gerekirse, deşarj tamamlandıktan sonra, elektrot ile insan vücudu arasındaki gerilimin 36V'dan az olduğunu göstermek için AC gerilim modunda (AC20V) bir multimetre kullanın, bu da artık gerilimin tamamen deşarj edildiğini gösterir.)
Dikkat:

Her deneyden sonra numuneyi çıkarmadan önce, önceden tamamen deşarj etmek gerekir. Deşarj sırasında, her deşarj noktasındaki temas süresi 2 saniyeyi aşmalıdır.
Güvenlik talimatları:
1. Ekipman, ayrı bir koruyucu topraklama teli ile donatılmalıdır. Topraklama koruması, esas olarak numunenin delinmesinin çevreye neden olduğu güçlü elektromanyetik paraziti azaltmak için kullanılır. Ayrıca, bilgisayarın kontrolü kaybetmesini de engelleyebilir.
2. Deney ekipmanının devresi, esas olarak aşırı akım koruması, gerilim kaybı koruması, kaçak koruması, kısa devre koruması, DC test deşarj alarmı vb. dahil olmak üzere çoklu koruma önlemleri ile donatılmıştır.
3. Topraklama gereksinimleri: Ayrı topraklama gereklidir ve topraklama ulusal standartlara uygun olmalıdır. Metal çubuk en az 1,5 metre derinliğe gömülmelidir.

4. Deney ekipmanının devresi, esas olarak aşırı akım koruması, gerilim kaybı koruması, kaçak koruması, kısa devre koruması, DC test deşarj alarmı vb. dahil olmak üzere çoklu koruma önlemleri ile donatılmıştır. Hoş Geldiniz
