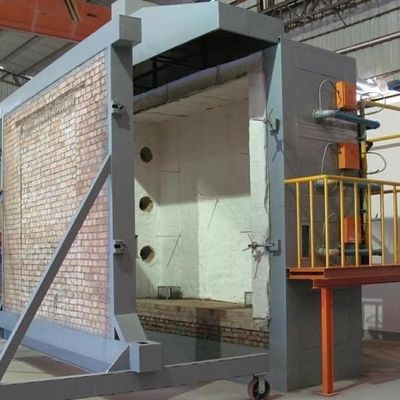

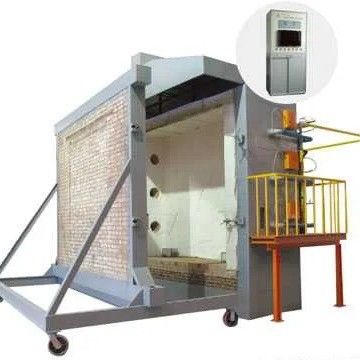

DX8342 Bina Bileşenleri İçin Yangın Dayanım Test Cihazı
Uygulama alanı: Bina bileşenlerinin yangın dayanım testi ve yük taşıyan dikey ayırma bileşenlerinin yangın dayanımı için uygundur.
Çalışma gerilimi: AC 380V±10% 50NZ.
Fırın gövdesi: Test fırını tuğla, çelik yapı ve yangına dayanıklı ve ısı yalıtım malzemelerinden oluşur.
Numune boyutu: genişlik 300mm× yükseklik 300mm (özelleştirilebilir).
Fırının boyutları yaklaşık olarak:
Dikey fırın: U3.2m× G2.2m× Y4.0m
Yatay fırın: U3.2m× G3.2m× Y1.5.
Gaz akışı: 0~100L/dak. Ölçüm doğruluğu 2.5 derece.
Hava akışı: 0~50m3/dak. Ölçüm doğruluğu≤±0.5m3/dak.
Gaz tankı kapasitesi: ≥50kg×6.
Yük ölçüm ekipmanı: Yük değerinin ±%2.5'i eklenmelidir (yükleme tipi test için gereklidir).
Numune boşluk ölçüm probu: 6mm çap ±0.1mm, çap 25mm±0.2mm.
Yanma sistemi: gaz dağıtım sistemi (10 metre içinde), alev püskürtücü (20'den az olmamak üzere) ve düzenleme vanaları.
Yanma gazı kaynağı: propan, sıvılaştırılmış gaz.
Fırın sıcaklık kontrol sistemi: maksimum örnekleme noktası 10 noktadır.
Ventilasyon sistemi ve kontrol damperi vb.
Numunenin alevlenme yüzeyindeki radyant ısı ölçüm aralığı: 0~10W/cm2.
Fırın basıncı ölçüm aralığı: 0~100pa
Ölçüm doğruluğu: ≤±3pa.
Test sıcaklığı: Fırın sıcaklık kontrolü T-T0=3451g (8t+1) gereksinimlerini karşılar ve sıcaklık kontrol sapması kontrol edilir:
0dk'da
10dk'da 30dk olduğunda, d≤%5.
Fırın sıcaklığı: ±15°C.
Numunenin iç sıcaklığı: ±10°C.
Numune alevlenme sıcaklığı: ±4°C.
Fırın basıncı ölçüm koşulları:
Testin başlangıcından 5 dakika sonra, aşağıda belirtilen pozitif basınç koşullarına fırında ulaşılmalıdır.
Yatay eleman - numunenin alt yüzeyinin 100mm altında yatay düzlemde, fırın basıncı 15Pa±5Pa'dır.
Dikey eleman – fırında 3m yükseklikte, numunenin yüzeyinden 100mm uzakta. Fırın basıncı 15Pa±5Pa'dır.
Testin başlangıcından 10 dakika sonra, fırın aşağıda belirtilen pozitif basınç koşullarına ulaşmalıdır.
Yatay eleman - numunenin alt yüzeyinin 100mm altında yatay düzlemde, fırın basıncı 17Pa±3Pa'dır.
Dikey eleman – fırında 3m yükseklikte, numunenin yüzeyinden 100mm uzakta. Fırın basıncı 17Pa±3Pa'dır.
Fırın sıcaklığı: ±15°C, çapı 1mm olan bir termokupl kullanılarak.
Numunenin alevlenme sıcaklığı ±4°C'dir ve tel çapı 0.5mm'dir.
Zırhlı platin rodyum platin s-değerli termokupl, doğruluk sınıfı 2.
Zırhlı nikel-nikel-silikon K-değerli termokupl, sınıf 2.
Zamanlama aralığı: 0~120dk Zamanlama doğruluğu:
<±1s.Numune sıcaklık algılama sistemi: maksimum örnekleme noktası 20 noktadır.
Uygulama alanı:

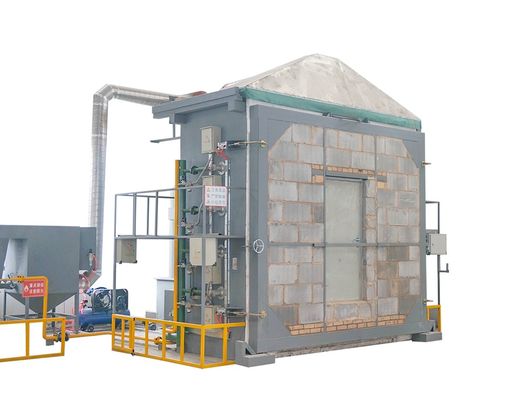

Test fırını, ulusal standart GB/T7633-2008'de belirtilen teknik göstergeleri ve gereksinimleri karşılar ve yük taşımayan yatay kapıların ve panjur kepenklerin yangın dayanım testi için uygundur.Ana parametreler:
Elektrik gücü: 6KW
Fırın basıncı ölçüm aralığı: 0-100Pa Ölçüm doğruluğu: ≤±3Pa
Hava akışı: 0-50m3/dak Ölçüm doğruluğu: ≤±0.5 m3/dak
Yanma gazı kaynağı: propan, sıvılaştırılmış gaz (kullanıcı tarafından sağlanır)
Gaz tankı kapasitesi: 50kg×6
Numunenin alevlenme yüzeyinin radyant ısı ölçüm aralığı: 0~10W/cm2;
Fırın basıncı ölçüm aralığı: 15Pa±5Pa;
Test sıcaklığı: program sıcaklığı 15dk oda sıcaklığı ~ 718°C,
30dk oda sıcaklığı ~ 821°C, 60dk oda sıcaklığı ~ 925°C,
90dk oda sıcaklığı ~ 986°C; 120dk oda sıcaklığı ~ 1029°C;
180dk oda sıcaklığı ~ 1115°C, 240dk oda sıcaklığı ~ 1150°C;
Sıcaklık sensörü: fırında: 9 zırhlı nikel-krom-nikel-silikon K-değerli termokupl, doğruluk seviyesi: sınıf II
Alevlenme: 29 zırhlı nikel-krom-nikel-silikon K-değerli termokupl, doğruluk sınıfı: sınıf II
Zamanlama aralığı: 0-240dk Zamanlama doğruluğu:
<±1sNumune boyutu: (özel özellikler kullanıcılar tarafından özelleştirilebilir)
Ekipman kullanılabilir alanı: uzunluk× genişlik× yükseklik (3.8×2.4×4.5) m;
Ekipman ağırlığı: 4500 kg (test fırınının sahada kurulması gerekir);
Gazlaştırma sistemi: 150kg/sa (isteğe bağlı).
Teknik Parametreler:
1. 19 inç enstrüman rafı, oksijen, karbondioksit ve karbon monoksit analizörleri dahil
2. Oksijen analizörü, gazdaki oksijen konsantrasyonunu tespit etmek için paramanyetik basınç değişimini ölçme yöntemini kullanan bir oksijen analizörüdür. Tepki süresi (T90) 3.5 s, dahili sinyal işleme süresi
< 1 s, basınç sensörü (dahili) 50~200 kPa, sıfır kayması< etiket üzerindeki minimum ölçüm aralığının %0.5'i/ay, ölçülen değer kayması %0.5/ay < mevcut ölçüm aralığı, tekrarlanabilirlik hatası < mevcut ölçüm aralığının %1'i, minimum tespit limitinin mevcut ölçüm aralığının %1'i, doğrusallık hatası < mevcut ölçüm aralığının %1'i3. Karbondioksit analizörü ve karbon monoksit analizörü, gaz moleküllerinin belirli bir kızılötesi emilim bandına sahip olması gerçeğine dayanan, ayrık olmayan kızılötesi tiptedir ve tek ışınlı alternatif kızılötesi analiz yöntemi benimsenmiştir. Minimum tespit limiti, mevcut ölçüm aralığının %1'idir, doğrusallık hatası ölçümü ±%1'dir
< maksimum aralıkta maksimum aralıkta olduğunda, tekrarlanabilirlik < etiket üzerindeki minimum aralığın ±%1'i ve tepki süresi (T90 süresi) yaklaşık 1.2 L/dak numune gaz akışıdır< 30 saniye4. Oksijen analizörünün aralığı %0-25, karbondioksit analizörünün aralığı %0-10 ve karbon monoksit analizörünün aralığı %0-1'dir
5. Sıcaklık kontrol cihazı, soğuk kapanı kontrol etmek için kullanılır ve testin gaz arıtma işlemi sırasında su tamamen uzaklaştırılır
6. Gaz örneklemesi için çift başlı pompa, yanma sırasında üretilen gaz örneklerini analizöre yaklaşık 30 metre uzakta aktarabilir
7. Veri toplama sistemi (çalıştırma ve kontrol prosedürleri dahil)
8. Toplama kartı, 16 bit geniş kazanç aralığı, analog ve dijital G/Ç kartları kullanır
9. Termokupl tipi: K tipi, aralık: ortam sıcaklığı ~ 1500 santigrat derece.
10. Veri toplama sistemi, veri kaydedicilerin veya saha işaretçilerinin kurulumu ve etkinleştirilmesi yoluyla veri toplayabilir
11. Veri toplama sistemi aşağıdaki parçalardan oluşur:
Bit termokupl giriş modülü, 16 bit analog giriş modülü, dijital giriş/çıkış modülü, 12 bit analog çıkış modülü, 4 ve 8 yuvalı taban plakası, bağlantı tabanı, ağ modülü, güç kaynağı 24 volt 5A DC evrensel güç girişi, veri toplama bilgisayarı, yazıcı
