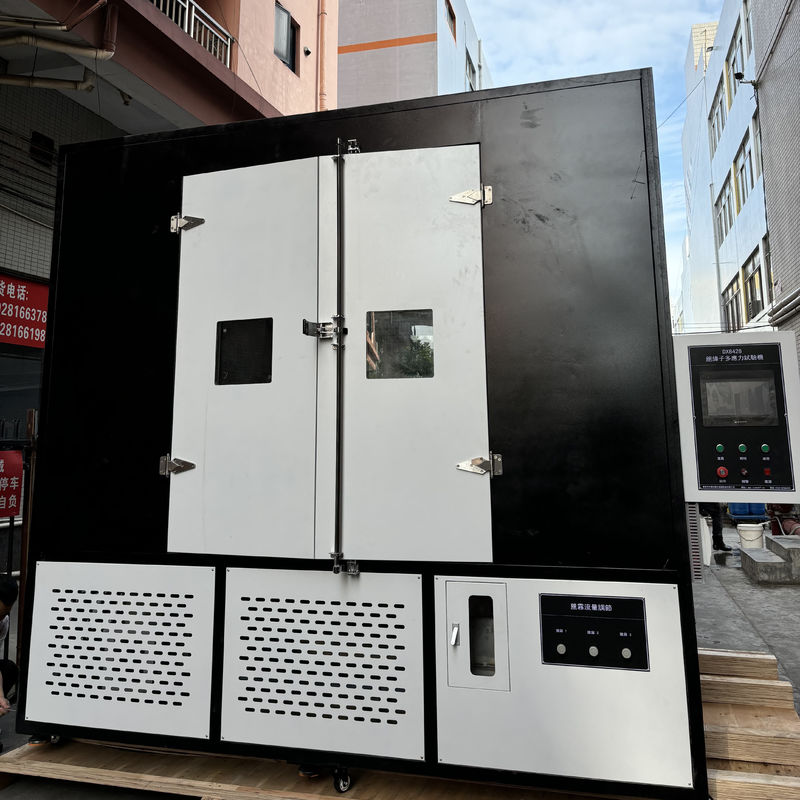

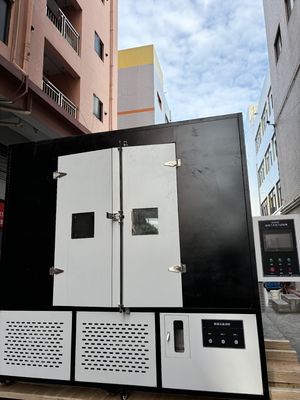

Ürün adı:
IEC 62730:2024'e uygun 5000 saatlik Çoklu Gerilim Test Kurulumu için Teknik Özellikler.
Test Koşulları:
İzolatörlere uygulanan ve 5.000 saatlik bir süre boyunca tekrarlanan gerilim döngüsü Şekil 3'te gösterilmektedir. Döngü tasarlanmıştır
böylece test numuneleri sıcaklık değişimi ve yoğuşma etkilerine de maruz kalır.
Yapay Yağmur:
Yapay yağmur, test numunelerinin üzerinde ve çevrelerinin dışında monte edilmiş nozüller tarafından sağlanacaktır (bkz. Şekil 4).
Ortalama yağış hızı IEC 60060-1'e uygun olacaktır. En az 85 nm dirençli su kullanılacaktır. Her
test numuneleri ayrı ayrı püskürtülür.
Tuz sisi kalibrasyonu:
Kalibrasyon testin başlamasından önce yapılacaktır.
En az iki temiz toplama kabı, her biri 8.000 mm2 ± 2.000 mm2 toplama alanına ve maksimum 100 mm yüksekliğe sahip olup, test nesnelerinin uçlarının konumuna mümkün olduğunca yakın yerleştirilir. Kaplar, test numuneleri tarafından korunmayacak ve odanın yapısal elemanlarından veya başka bir kaynaktan damlamayı önleyecek şekilde konumlandırılır.
Saat başına 1,5 ml ile 2,0 ml arasında yağış toplamalıdırlar (8000 mm2 toplama alanına göre düzeltilmiş) ve en az 16 saatlik bir süre boyunca ortalaması alınmalıdır.
NOT Bu tür yağışı elde etmek için gerekli akış hızı (tipik olarak 15 m3'ten büyük olmayan bir oda için 0,3 l/m3h mertebesinde) not edilmelidir. (Su akış hızı, test odası hacminin saatte litre ve metreküp başına litre olarak tanımlanır.)
Daha sonra test sırasında, akış hızı en az 100 saatte bir kontrol edilmeli ve ilk değerin ± %25'i içinde kalmalıdır.
suyun yeniden dolaştırılmasına izin verilmez.
Genel koşullar:
1- Cihazın bakımı ve kullanımı konusunda eğitim verilecektir
2- Kurulum tamamlandıktan sonra, cihaz kabul için 1 ay (4 hafta) boyunca herhangi bir sorun olmadan çalışacaktır.
3- Elektrik şeması ve su borusu bağlantı sistemi şemaları sağlanacaktır
4- Bakım kılavuzu sağlanacaktır
5- Kullanım kılavuzu sağlanacaktır
6- Tuz sisi ve yağmurla temas eden parçalar paslanmaz olacaktır
7- Elektrik bileşenleri 380V altyapıya uygun olacaktır
8- Garanti koşulları belirtilecektir
9- 10 yıl boyunca yedek parça sağlanacaktır
10- Sarf malzemeleri listesi sağlanacaktır
İzolatörlerin temel avantajları：
1. Mükemmel yalıtım performansı
İzolatörler, sürünme mesafesini artırarak yüksek gerilimi etkili bir şekilde izole edebilir, akım kaçağını ve ark parlamasını önleyebilir ve güç sisteminin güvenli çalışmasını sağlayabilir. Örneğin, kompozit izolatörler, kirlilik parlamasına karşı mükemmel direnci olan ve ağır kirlenmiş ortamlarda kararlılığı koruyabilen silikon kauçuk gibi malzemelerden yapılmıştır.2. Yüksek mekanik mukavemet ve dayanıklılık Dördüncü nesil epoksi reçine kompozit izolatörler gibi modern izolatörler, daha yüksek mekanik güvenilirliğe sahiptir ve aşırı mekanik yüklere (rüzgar titreşimi, buzlanma gibi) ve sıcaklık değişikliklerine dayanabilir, malzeme bozulmasından kaynaklanan arızaları azaltır.
İzolatörlerin Gelecekteki Gelişim Trendleri: 1. Malzeme İnovasyonu ve Performans Yükseltmesi Dördüncü nesil sert kompozit izolatör: epoksi reçine bazlı malzemeler kullanılarak, önceki üç nesil ürünün arayüz sızdırmazlık arızası ve kendi kendine patlama sorunlarını çözer ve yüksek mekanik mukavemete ve kirlilik parlamasına karşı dirence sahiptir. Ticari ön üretim aşamasına girmiştir 710. Nanokompozit malzemeler: Malzemelerin yaşlanma direncini ve UV direncini artırmak için nanoparçacıklar ekleyerek, akıllı şebekelerdeki yüksek frekanslı harmonikler gibi yeni taleplere uyum sağlayabilirler.2. Uygulama alanlarının genişletilmesi Yüksek gerilim ve ultra yüksek gerilim iletimi: Küresel güç şebekesinin yükseltilmesiyle birlikte, 750kV ve üzeri gerilim seviyelerine sahip izolatörlere olan talep, özellikle çöller ve yüksek soğuk bölgeler gibi aşırı bölgelerdeki iletim projelerinde artmıştır. Yeni enerji ve demiryolu geçişi: Rüzgar enerjisi, fotovoltaik enerji santralleri ve yüksek hızlı demiryolu temas ağlarındaki hafif ve yüksek güvenilirliğe sahip izolatörlere olan talep, pazar büyümesini tetikliyor.
