GB/T9978.1-2008 "Binaya ait bileşenlerin yangına dayanıklılık test yöntemi 1. bölüm: Genel gereksinimler" Bölüm ve 6. bölüm gereksinimleri,GB/T14907-2018 "Çelik yapılar için yangın geçirmez kaplamalar" test standardı, GBJ17-2003 "Çelik Yapıların Tasarımı Kod" standart gereksinimleri, GA_T714-2007, GB/T9779-1988 katmanlı mimari kaplamalar.
Teknik parametreler:
1.Ekipmanın bileşimi:Yangına dayanıklılık testi yatay fırın, yanma kontrol bölümü, gaz bölümü ve basınç azaltma sistemi, basınç salınımı ve ölçüm sistemi, duman gazı emisyon sistemi, numune test basamağı,Gaz akış sistemi, sıcaklık ölçüm sistemi (çömlek sıcaklığı veri elde etme sistemi, test bileşenleri sıcaklık elde etme sistemi), egzoz valf sistemi ve özel test yazılımı.16 bit yüksek hassasiyetli veri edinme modülü kullanılarak, sıcaklık, basınç, akış hızı vb. gibi çeşitli veriler çeşitli kanallardan toplanır.Yanma sırasında gerçek bilgilerin gerçek zamanlı yeniden üretimi mikro bilgisayar analizi ile üretilir., işleme ve kontrol, ve sonuçlar doğrudan mikro bilgisayar analizi ve yargılama yoluyla elde edilir.Sistemin yüksek hızlı çalışması ve ilerlemesi.

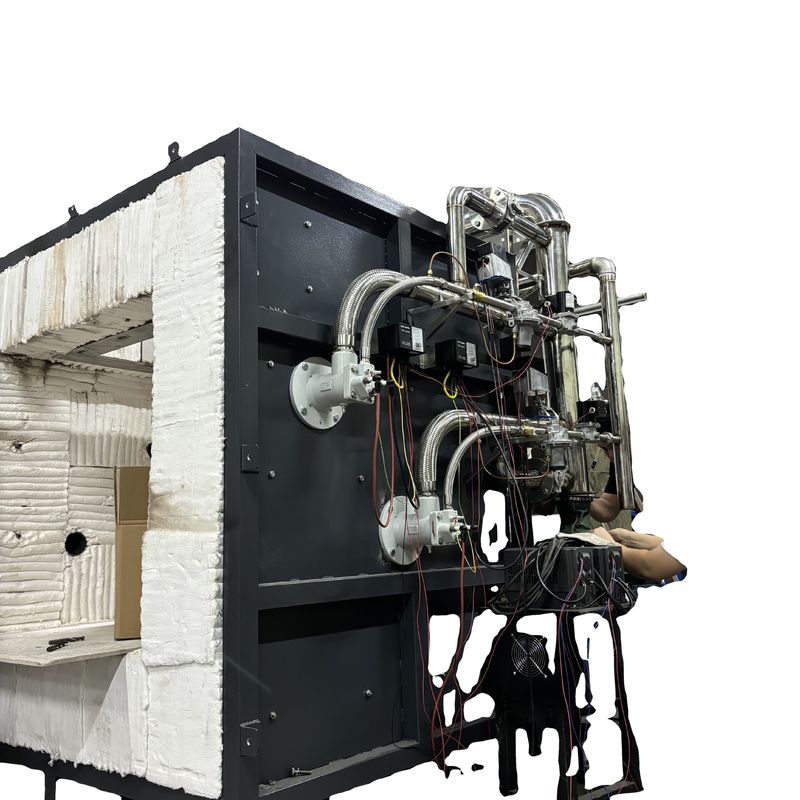

2.Fırın yapısı:İç katman 1300 °C'de ve dış katman oda sıcaklığında olmak üzere dört katmanlı bir yapıya sahiptir.Ve ikinci katman bir çelik yapı çerçevesidir.Üçüncü katman, çevreyi oluşturmak için yüksek sıcaklıklı tuğlalarla inşa edilmiştir. Dördüncü katman, 1700 ° C'ye kadar sıcaklığa dayanabilen yüksek sıcaklıklı seramik pamuktur.
3- Yanıcı:60-80kw'lık bir güce sahip iki set yüksek basınçlı yakıcı kullanılır, bunlar fırının içindeki sıcaklık geri bildiriminden oluşan hava-yakıt oranı kontrolü ve kapalı döngü kontrolüne sahiptir.En iyi yanma etkisini elde etmek için gaz valfi ve hava valfi otomatik olarak ayarlanabilirGüvenliği sağlamak için, yakıcı seçimi ve bileşenleri tümüyle tanınmış markalardan.
4.Sıcaklık ölçüm sistemi:
Fırın termokopülü:Fırın, 5'in gereksinimlerini karşılayan 2.0 mm'lik bir tel çapı benimser.5.1.1 GB/T9978.1 ve GB/T 16839.1'de dört adet K tipi nikel krom nikel silikon termoküpler, dış kapağında ısıya dayanıklı paslanmaz çelik kapaklar,Ortada doldurulmuş ısıya dayanıklı malzemeler, ve sert malzemeden yapılmış paslanmaz çelik boru kafesleri Jade boru kafesinin sıcak ucundan uzanan en az 25 mm uzunluğunda,ve 1250 °C veya daha yüksek bir sıcaklığa dayanıklı.
Arka ateş yüzeyi sıcaklığı ölçümü:Örneğin arkasında termoküpler vardır, bunlardan bakır plaka termoküpler (0.0 ile kaynaklanmıştır).Kalın tarafta 5 mm çapında tel termokopüller) 12 mm çapı ve 0 çapı olan yuvarlak bakır levha üzerinde.2mm, GB/T 16839 standardında belirtilen K tipi nikel krom nikel silikon termokopülün gereksinimlerini karşılar.1Her bakır levha, 900 kg/m3 ± 100 kg/m3 yoğunlukta bir 30 * 30 * 2 (± 0,5) mm asbest yalıtım yastığıyla donatılmıştır.5'in gereksinimlerini karşılayan.5.1.2 GB/T9978'de.1Ek olarak, diğer 4 pozisyonun dış çapı 1 mm'dir. Yüksek hassasiyetli K tipi termokople, yalıtım verimliliği testi için numunenin arkasına gömülebilir;
Mobil test sıcaklığı:GB/T9978.1-2008'in gereksinimlerini karşılar; Bir el altındaki kızılötesi ölçüm cihazı, ters ateş yüzeyindeki her noktanın yüzey sıcaklığını ölçmek için kullanılır.Fırın sıcaklığı toplama:K tipi zırhlı termokopül seçilir. Yüksek sıcaklık direnci; Fırın sıcaklık veri elde etme sistemi gerçek zamanlı eğri ve tarihsel eğri depolama işlevlerine sahiptir.Termokopül açık devre ve kısa devre alarmı fonksiyonları.Çevre sıcaklığı ölçümü:Ekipman, dış çapında test edilen paslanmaz çelik zırhlı termokople ile donatılmıştır.Çevre sıcaklığını kontrol edin ve GB/T 16839'da belirtilen K-tip nikel krom nikel silikon termokopülüne uygun olun..1.
5Basınç ölçüm sistemi: Fırın basıncı ölçümü:ölçüm aralığı 0-100Pa; Fransız ithal bir diferansiyel basınç ölçüm cihazı kullanıyoruz, bu da ± 0.5Pa ölçüm doğruluğuyla T şeklinde bir ölçüm sondasıdır.Aşırı basınç koruma fonksiyonu ile donatılmış, fırın basıncı 100Pa'yı aştığında, aşırı basınç koruma programını çalıştırın, gaz kaynağını durdurun ve testi sonlandırın; GB/T9978.1-2008 standardına uygun;Fırının içindeki basınçHer 1 dakikada bir kaydedilir ve kayıt cihazının doğruluğu 1 saniyedir. Veri toplama hızı saniyede 3 kezdir. Fırın basınç kontrolü ve veri alımı,Fırın basıncının gerçek zamanlı kontrolünü sağlamak, 2. bölümdeki çeşitli standartların gereksinimlerine ve duman egzoz sisteminin kontrol devresine uygun olarak.
T şeklindeki ölçüm sondası:Yüksek sıcaklığa dayanıklı paslanmaz çelik borusunu kullanarak fırının içinden fırının dışına fırının duvarından geçer.Ve fırının içindeki ve dışındaki basınç aynı seviyede tutulur..Basınç verici:Fransız Kaimao yüksek hassasiyetli basınç sensörü.
6Basınç indirimi sistemi:6.1 Fırının duvarının arka tarafına duman egzoz borusuna bağlı duman egzoz delikleri yerleştirilmiştir.fırının içindeki basıncı kontrol etmek için fırının içindeki dumanı boşaltmak içinFırının içindeki hava kaynağı ve egzoz, güçlü bir fan ve frekans dönüştürücü ile kontrol edilir.ve yanma gereksinimlerini karşılamak için hava hacmi otomatik olarak bir bilgisayar programı ile kontrol edilir, basınç ve duman egzozu; 6.2Basınç salınımı boru hattı:C1300 °C'ye kadar sıcaklıklara dayanabilen. Fırının dışındaki duvar kalınlığı 5 mm'lik kaynaklı borular kullanın; 6.3 Fırın basınç kontrolü ve veri alımı,Fırın basıncı, yukarıdaki standartların gereksinimlerine göre duman egzoz sistemiyle bir kontrol döngüsü oluşturarak gerçek zamanlı kontrolü sağlayabilir..
