GB/T9978.1-2008 "Yapı bileşenleri yangına dayanıklılık test yöntemi Bölüm 1: Genel gereksinimler" Bölüm ve Bölüm 6 gereksinimleri, GB/T14907-2018 "Çelik Yapılar için Yangın Geciktirici Kaplamalar" test standardı, GBJ17-2003 "Çelik Yapı Tasarımı Kodu" standart gereksinimleri, GA_T714-2007, GB/ T9779-1988 lamine mimari kaplamalar.
Teknik Parametre:
1.Ekipman bileşimi: Yangına dayanıklılık testi yatay fırın, yanma kontrol bölümü, gaz bölümü ve basınç düşürme sistemi, basınç tahliye ve ölçüm sistemi, baca gazı emisyon sistemi, numune test standı, gaz akış sistemi, sıcaklık ölçüm sistemi (fırın sıcaklık veri toplama sistemi, test bileşeni sıcaklık toplama sistemi), egzoz valf sistemi ve özel test yazılımı.16 bit yüksek hassasiyetli bir veri toplama modülü kullanılarak, sıcaklık, basınç, akış hızı vb. gibi çeşitli veriler çeşitli kanallardan toplanır. Yanma sırasındaki gerçek bilgilerin gerçek zamanlı olarak yeniden üretimi, mikrobilgisayar analizi, işleme ve kontrol yoluyla oluşturulur ve sonuçlar doğrudan mikrobilgisayar analizi ve yargısı yoluyla elde edilir. Tüm makine, sistemin yüksek kalitesini, yüksek hızlı çalışmasını ve ilerlemesini sağlamak için yüksek kaliteli bileşenler kullanır.

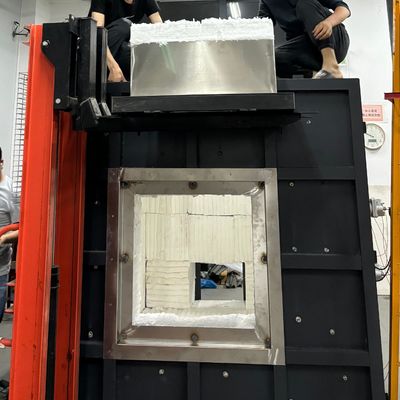

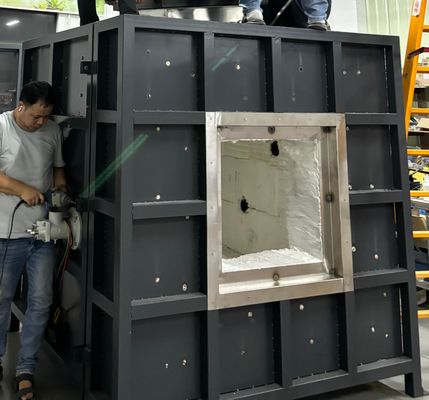

2.Fırın yapısı: dört katmanlı bir yapı benimser, iç katman 1300 ℃ ve dış katman oda sıcaklığındadır. Dıştan içe doğru şunlardır: ilk katman paslanmaz çelik bir kabuktur ve ikinci katman bir çelik yapı çerçevesidir; Üçüncü katman, çevreyi oluşturmak için yüksek sıcaklık tuğlalarıyla inşa edilmiştir; Dördüncü katman, 1700 ℃'ye kadar sıcaklıklara dayanabilen yüksek sıcaklık seramik pamuktur.
3. Brülör:60-80kw gücünde iki set yüksek basınçlı brülör kullanılır, bunlar hava-yakıt oranı kontrolüne ve fırın içindeki sıcaklık geri bildirimi ile oluşturulan kapalı döngü kontrolüne sahiptir. Gaz valfi ve hava valfi, en iyi yanma etkisini elde etmek için otomatik olarak ayarlanabilir. Güvenliği sağlamak için, brülör seçimi ve bileşenlerin tümü tanınmış markalardan gelmektedir.
4. Sıcaklık ölçüm sistemi:
Fırın termokuplu: Fırın, GB/T9978.1 ve GB/T 16839.1'deki 5.5.1.1 gereksinimlerini karşılayan 2,0 mm'lik bir tel çapı kullanır. Dört K tipi nikel krom nikel silikon termokupl, dış kapakta ısıya dayanıklı paslanmaz çelik kılıflar, ortada ısıya dayanıklı malzemeler ve sert malzeme Yeşim boru kılıfından yapılmış paslanmaz çelik boru kılıfları, kılıfın sıcak ucundan en az 25 mm uzanan ve 1250 ℃ veya üzerinde bir sıcaklık direncine sahip.
Geri ateş yüzey sıcaklığı ölçümü:Numunenin arkasında 8 termokupl vardır, bunlardan 4'ü bakır plaka termokupludur (kalın tarafta 0,5 mm tel çaplı termokupllarla kaynaklanmıştır) 12 mm çapında ve 0,2 mm çapında yuvarlak bir bakır levha üzerinde, standart GB/T 16839.1'de belirtilen K tipi nikel krom nikel silikon termokupl gereksinimlerini karşılar, Her bir bakır levha, 900kg/m3 ± 100 kg/m3 yoğunluğa sahip 30 * 30 * 2 (± 0.5) mm asbest yalıtım pedi ile donatılmıştır. Termal katsayısı 0.117-0.143W/(m.k) olup, GB/T9978.1'deki 5.5.1.2 gereksinimlerini karşılar. Ayrıca, diğer 4 konumun dış çapı 1 mm'dir. Yüksek hassasiyetli K tipi termokupl, yalıtım verimliliği testi için numunenin arkasına gömülebilir;
Mobil test sıcaklığı: GB/T9978.1-2008 gereksinimlerini karşılar; Geri ateş yüzeyindeki her noktanın yüzey sıcaklığını ölçmek için bir el tipi kızılötesi ölçüm cihazı kullanılır.Fırın sıcaklık toplama: K tipi zırhlı termokupl seçilir. 1250 ℃'nin üzerinde yüksek sıcaklık direnci; Fırın sıcaklık veri toplama sistemi, gerçek zamanlı eğri ve geçmiş eğri depolama işlevlerinin yanı sıra termokupl açık devre ve kısa devre alarm işlevlerine sahiptir.Çevresel sıcaklık ölçümü: Ekipman, test için 3MM dış çapa sahip paslanmaz çelik zırhlı bir termokupl ile donatılmıştır. Ortam sıcaklığını doğrulayın ve GB/T 16839.1'de belirtilen K tipi nikel krom nikel silikon termokupl ile uyumlu olun.
5. Basınç ölçüm sistemi: Fırın basınç ölçümü: ölçüm aralığı 0-100Pa; Ölçüm doğruluğu ± 0.5Pa olan T şeklinde bir ölçüm probu olan Fransız ithal bir diferansiyel basınç ölçer kullanıyoruz. Fırın basıncı 100Pa'yı aştığında, program aşırı basınç korumasını çalıştırın, gaz beslemesini durdurun ve testi sonlandırın; GB/T9978.1-2008 standardına uygundur; Fırın içindeki basınç her 1 dakikada bir kaydedilir ve kayıt ekipmanının doğruluğu 1 saniyedir. Veri toplama hızı saniyede 3 kezdir. Fırın basınç kontrolü ve veri toplama, 2. Bölümdeki çeşitli standartların ve duman egzoz sistemi kontrol devresinin gereksinimlerine uygun olarak fırın basıncının gerçek zamanlı kontrolünü sağlar.
T şeklinde ölçüm probu: SUS310S yüksek sıcaklığa dayanıklı paslanmaz çelik boru kullanılarak, fırın duvarından fırın içinden fırın dışına geçer ve fırın içindeki ve dışındaki basınç aynı seviyede tutulur.Basınç vericisi: Fransız Kaimao yüksek hassasiyetli basınç sensörü. Deneyin başlangıcından itibaren 5 dakika içinde 15Pa ± 5Pa ve 10 dakika sonra 17Pa ± 3Pa.
6. Basınç tahliye sistemi: 6.1 Fırın duvarının arka tarafına monte edilmiş, fırın içindeki basıncı boşaltarak kontrol etmek için duman egzoz borusuna bağlı duman egzoz delikleri vardır. Fırın içindeki hava beslemesi ve egzoz, 0,3kw güçlü bir fan ve bir frekans dönüştürücü tarafından kontrol edilir ve hava hacmi, yanma, basınç ve duman egzoz gereksinimlerini karşılamak için bir bilgisayar programı tarafından otomatik olarak kontrol edilir; 6.2 Basınç tahliye boru hattı: Fırın içindeki bölüm, 1300 ℃'ye kadar sıcaklıklara dayanabilen 300 mm çapında yüksek sıcaklığa dayanıklı SUS310S paslanmaz çelik borulardan yapılmıştır. Fırın dışında 5 mm duvar kalınlığına sahip kaynaklı borular kullanın; 6.3 Basınç tahliye gücü: AC220, 0.3kw yüksek sıcaklığa dayanıklı yüksek basınçlı fan; 6.4 Fırın basınç kontrolü ve veri toplama, fırın basıncı, yukarıdaki standartların gereksinimlerine göre duman egzoz sistemi ile bir kontrol döngüsü oluşturarak gerçek zamanlı kontrolü sağlayabilir.
