GB/T9978.1-2008 "Yapı bileşenleri yangın dayanımı test yöntemi Bölüm 1: Genel gereksinimler" Bölüm ve Bölüm 6 gereksinimleri, GB/T14907-2018 "Çelik Yapılar için Yangın Geciktirici Kaplamalar" test standardı, GBJ17-2003 "Çelik Yapılar Tasarım Kodu" standart gereksinimleri, GA_T714-2007, GB/ T9779-1988 lamine mimari kaplamalar.
Teknik Parametre:

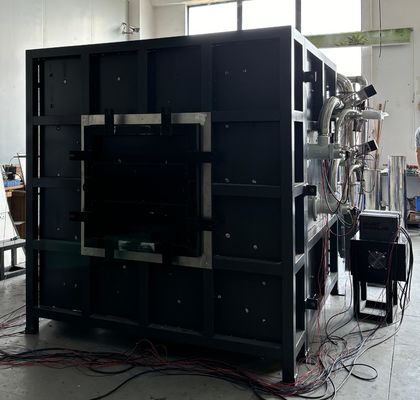

1.Ekipman bileşimi: Yangın dayanımı test yatay fırın, yanma kontrol bölümü, gaz bölümü ve basınç düşürme sistemi, basınç tahliye ve ölçüm sistemi, baca gazı emisyon sistemi, numune test standı, gaz akış sistemi, sıcaklık ölçüm sistemi (fırın sıcaklığı veri toplama sistemi, test bileşeni sıcaklığı toplama sistemi), egzoz valfi sistemi ve özel test yazılımı.16 bit yüksek hassasiyetli veri toplama modülü kullanarak, sıcaklık, basınç, akış hızı vb. gibi çeşitli veriler çeşitli kanallardan toplanır. Yanma sırasındaki gerçek bilgilerin gerçek zamanlı yeniden üretimi, mikrobilgisayar analizi, işlenmesi ve kontrolü yoluyla oluşturulur ve sonuçlar mikrobilgisayar analizi ve yargısı yoluyla doğrudan elde edilir. Tüm makine, sistemin güvenilir, yüksek hızlı çalışmasını ve ilerlemesini sağlamak için güvenilir bileşenler kullanır.

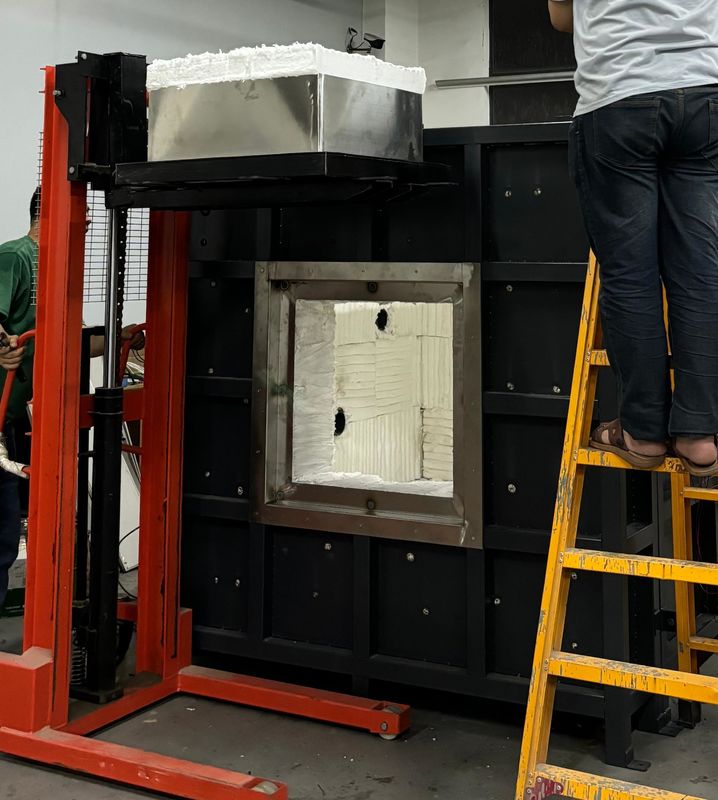

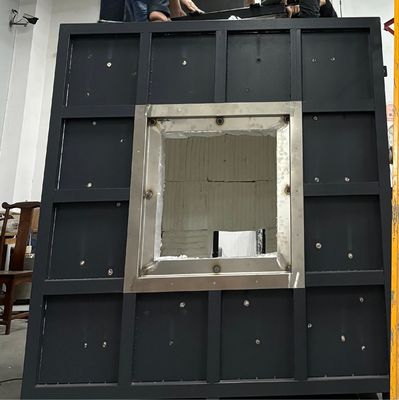

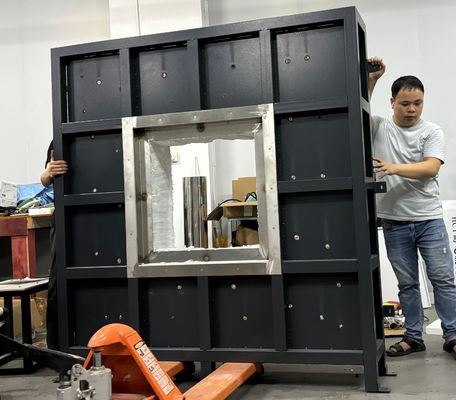

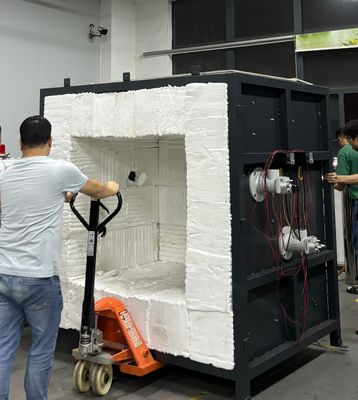

2.Fırın yapısı: dört katmanlı bir yapıyı benimser, iç katman 1300 °C ve dış katman oda sıcaklığındadır. Dıştan içe doğru şunlardır: ilk katman paslanmaz çelik kabuktur ve ikinci katman çelik yapı çerçevesidir; Üçüncü katman, çevreyi oluşturmak için yüksek sıcaklık tuğlalarıyla inşa edilmiştir; Dördüncü katman, 1700 °C'ye kadar sıcaklıklara dayanabilen yüksek sıcaklık seramik pamuktur.
3.Brülör: 60-80kw güçte iki set yüksek basınçlı brülör kullanılır, bunlar hava-yakıt oranı kontrolüne ve fırın içindeki sıcaklık geri beslemesiyle oluşan kapalı döngü kontrole sahiptir. Uygun bir yanma etkisi elde etmek için gaz valfi ve hava valfi otomatik olarak ayarlanabilir. Güvenliği sağlamak için brülör seçimi ve bileşenleri tanınmış markalardandır.
4.Sıcaklık ölçüm sistemi:
Fırın termokuplu: Fırın, GB/T9978.1 ve GB/T 16839.1'in 5.5.1.1 gereksinimlerini karşılayan 2.0 mm tel çapına sahip dört K tipi nikel-krom nikel-silikon termokupl kullanır, dış kapakta ısıya dayanıklı paslanmaz çelik kılıflar, ortada ısıya dayanıklı malzemeler ve sert malzemeden yapılmış paslanmaz çelik tüp kılıflar bulunur. Yeşim tüp kılıfı, kılıfın sıcak ucundan en az 25 mm uzanan bir uzunluğa ve 1250 °C veya üzeri sıcaklık direncine sahiptir.
Geri ateşleme yüzeyi sıcaklık ölçümü:Numunenin arkasında 8 termokupl bulunur, bunlardan 4'ü bakır plaka termokupludur (kalın tarafında 0.5 mm tel çapında termokupllarla kaynaklanmış) 12 mm çapında ve 0.2 mm çapında yuvarlak bir bakır levha üzerinde, standart GB/T 16839.1'de belirtilen K tipi nikel-krom nikel-silikon termokupl gereksinimlerini karşılar, Her bakır levha, 900kg/m3 ± 100 kg/m3 yoğunlukta 30 * 30 * 2 (± 0.5) mm yalıtım yalıtım pedi ile donatılmıştır. Termal katsayı 0.117-0.143W/(m.k)'dir ve GB/T9978.1'in 5.5.1.2 gereksinimlerini karşılar. Ek olarak, diğer 4 konumun dış çapı 1 mm'dir. Yalıtım verimliliği testi için numunenin arkasına gömülebilen yüksek hassasiyetli K tipi termokupl;
Mobil test sıcaklığı: GB/T9978.1-2008 gereksinimlerini karşılar; Geri ateşleme yüzeyinin her noktasının yüzey sıcaklığını ölçmek için elde taşınabilir bir kızılötesi ölçüm cihazı kullanılır. Fırın sıcaklığı toplama: K tipi zırhlı termokupl seçilir. 1250 °C üzeri yüksek sıcaklık direnci; Fırın sıcaklığı veri toplama sistemi, gerçek zamanlı eğri ve geçmiş eğri depolama işlevlerinin yanı sıra termokupl açık devre ve kısa devre alarm işlevlerine sahiptir. Çevresel sıcaklık ölçümü: Ekipman, test için 3 MM dış çaplı paslanmaz çelik zırhlı bir termokupl ile donatılmıştır. Ortam sıcaklığını doğrulayın ve GB/T 16839.1'de belirtilen K tipi nikel-krom nikel-silikon termokupl ile uyumludur.
5. Basınç ölçüm sistemi: Fırın basıncı ölçümü: ölçüm aralığı 0-100Pa; Ölçüm doğruluğu ± 0.5Pa olan T şeklinde bir ölçüm probu olan Fransız ithal bir diferansiyel basınç göstergesi kullanıyoruz. Aşırı basınç koruma fonksiyonu ile donatılmıştır, fırın basıncı 100Pa'yı aştığında, program aşırı basınç korumasını çalıştırır, gaz beslemesini durdurur ve testi sonlandırır; GB/T9978.1-2008 standardına uygundur; Fırın içindeki basınç her 1 dakikada bir kaydedilir ve kayıt ekipmanının doğruluğu 1 saniyedir. Veri toplama hızı saniyede 3 kattır. Fırın basıncı kontrolü ve veri toplama, Bölüm 2'deki çeşitli standartların gereksinimlerine ve baca gazı emisyon sistemi kontrol devresine uygun olarak fırın basıncının gerçek zamanlı kontrolünü sağlar.
T şeklinde ölçüm probu: Yüksek sıcaklığa dayanıklı SUS310S paslanmaz çelik boru kullanılarak, fırın duvarından fırın içinden dışına geçer ve fırın içi ve dışı basıncı aynı seviyede tutulur. Basınç vericisi: Fransız Kaimao yüksek hassasiyetli basınç sensörü. Deneyin başlangıcından itibaren 5 dakika içinde 15Pa ± 5Pa, 10 dakika sonra ise 17Pa ± 3Pa'dır.
6. Basınç tahliye sistemi: 6.1 Fırın duvarının arka tarafında, baca gazı borusuna bağlı duman tahliye delikleri bulunur, bu delikler fırın içindeki dumanı boşaltarak fırın içindeki basıncı kontrol eder. Fırın içi hava beslemesi ve egzozu, 0.3kw güçlü bir fan ve bir frekans dönüştürücü tarafından kontrol edilir ve hava hacmi, yanma, basınç ve duman tahliyesi gereksinimlerini karşılamak için bir bilgisayar programı tarafından otomatik olarak kontrol edilir; 6.2 Basınç tahliye boru hattı: Fırın içindeki bölüm, 1300 °C'ye kadar sıcaklıklara dayanabilen 300 mm çapında yüksek sıcaklığa dayanıklı SUS310S paslanmaz çelik borulardan yapılmıştır. Fırın dışındaki 5 mm et kalınlığında kaynaklı borular kullanılır; 6.3 Basınç tahliye gücü: AC220, 0.3kw yüksek sıcaklığa dayanıklı yüksek basınçlı fan; 6.4 Fırın basıncı kontrolü ve veri toplama, fırın basıncı, yukarıdaki standartların gereksinimlerine göre baca gazı emisyon sistemi ile bir kontrol döngüsü oluşturarak gerçek zamanlı kontrolü sağlayabilir.
