GB/T9978.1-2008 "Yapı bileşenleri yangın dayanımı test yöntemi Bölüm 1: Genel gereksinimler" Bölüm ve Bölüm 6 gereksinimleri, GB/T14907-2018 "Çelik Yapılar için Yangın Geciktirici Kaplamalar" test standardı, GBJ17-2003 "Çelik Yapılar Tasarım Kodu" standart gereksinimleri, GA_T714-2007, GB/ T9779-1988 lamine mimari kaplamalar.
Teknik Parametre:

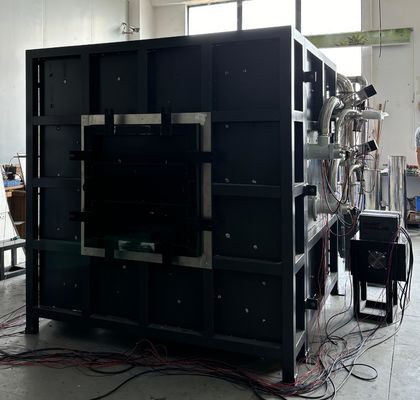

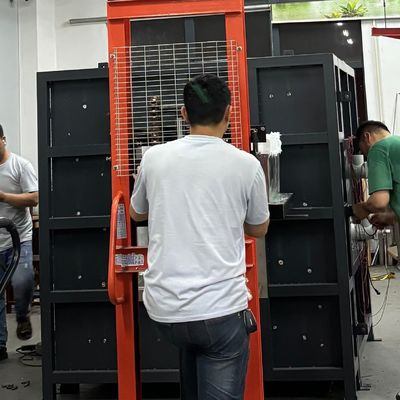

1.Ekipman bileşimi: Yangın dayanımı testi yatay fırın, yanma kontrol bölümü, gaz bölümü ve basınç düşürme sistemi, basınç tahliye ve ölçüm sistemi, baca gazı emisyon sistemi, numune test standı, gaz akış sistemi, sıcaklık ölçüm sistemi (fırın sıcaklığı veri toplama sistemi, test bileşeni sıcaklık toplama sistemi), egzoz valfi sistemi ve özel test yazılımı.16 bit yüksek hassasiyetli veri toplama modülü kullanarak, sıcaklık, basınç, akış hızı vb. gibi çeşitli veriler çeşitli kanallardan toplanır. Yanma sırasındaki gerçek bilgilerin gerçek zamanlı yeniden üretimi, mikrobilgisayar analizi, işlenmesi ve kontrolü yoluyla oluşturulur ve sonuçlar doğrudan mikrobilgisayar analizi ve yargısı yoluyla elde edilir. Tüm makine, sistemin güvenilir, yüksek hızlı çalışmasını ve ilerlemesini sağlamak için güvenilir bileşenler kullanır.

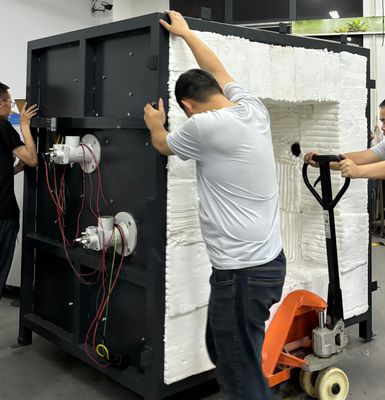

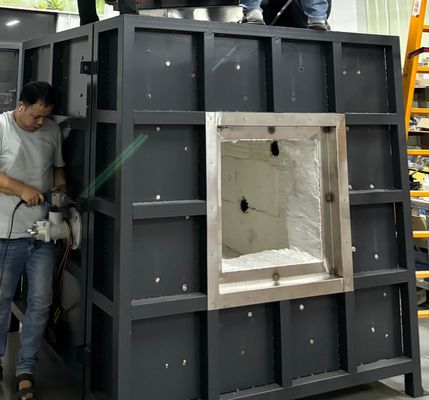

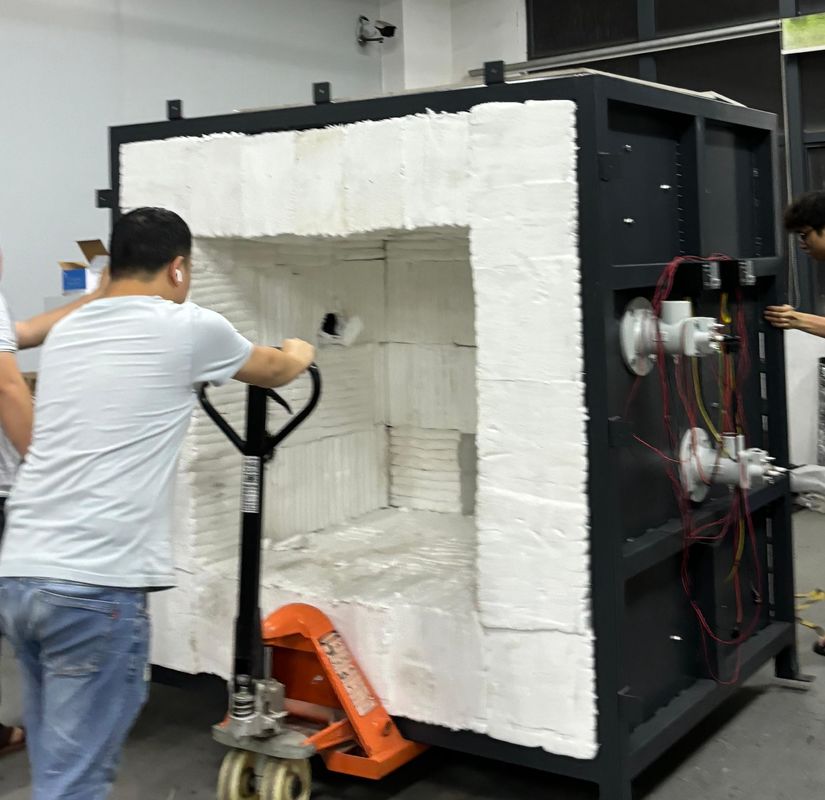

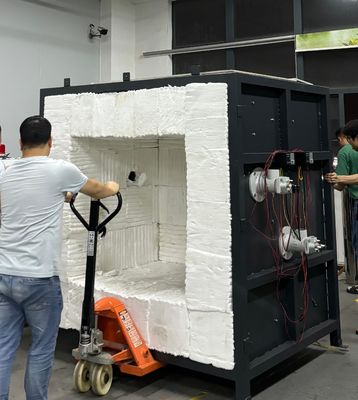

2.Fırın yapısı: dört katmanlı bir yapıyı benimser, iç katman 1300 ℃ ve dış katman oda sıcaklığındadır. Dıştan içe doğru şunlardır: ilk katman paslanmaz çelik kabuktur ve ikinci katman çelik yapı çerçevesidir; Üçüncü katman, çevreyi oluşturmak için yüksek sıcaklık tuğlalarıyla inşa edilmiştir; Dördüncü katman, 1700 ℃'ye kadar sıcaklıklara dayanabilen yüksek sıcaklık seramik pamuğudur.
3.Brülör: 60-80kw gücünde iki set yüksek basınçlı brülör kullanılır, bunlar hava-yakıt oranı kontrolüne ve fırın içindeki sıcaklık geri beslemesiyle oluşan kapalı döngü kontrole sahiptir. Uygun bir yanma etkisi elde etmek için gaz valfi ve hava valfi otomatik olarak ayarlanabilir. Güvenliği sağlamak için brülör seçimi ve bileşenleri tanınmış markalardandır.
4.Sıcaklık ölçüm sistemi:
Fırın termokuplu: Fırın, GB/T9978.1 ve GB/T 16839.1'in 5.5.1.1 gereksinimlerini karşılayan 2.0 mm tel çapını benimser Dört K tipi nikel krom nikel silikon termokupl, dış kapakta ısıya dayanıklı paslanmaz çelik kılıflar, ortada ısıya dayanıklı malzemeler ve sert malzemeden yapılmış paslanmaz çelik boru kılıfları Yeşim tüp kılıfı, kılıfın sıcak ucundan en az 25 mm uzanan bir uzunluğa ve 1250 ℃ veya daha yüksek bir sıcaklık direncine sahiptir.
Geri ateşleme yüzeyi sıcaklık ölçümü:Numunenin arkasında 8 termokupl bulunur, bunlardan 4'ü bakır plaka termokupludur (kalın tarafında 0.5 mm tel çaplı termokupllarla kaynaklanmış) 12 mm çapında ve 0.2 mm çapında yuvarlak bir bakır levha üzerinde, standart GB/T 16839.1'de belirtilen K tipi nikel krom nikel silikon termokupl gereksinimlerini karşılar, Her bakır levha, 900 kg/m3 ± 100 kg/m3 yoğunluğunda 30 * 30 * 2 (± 0.5) mm yalıtım yalıtım pedi ile donatılmıştır. Termal katsayı 0.117-0.143W/(m.k)'dir, GB/T9978.1'in 5.5.1.2 gereksinimlerini karşılar. Ek olarak, diğer 4 pozisyonun dış çapı 1 mm'dir. Yalıtım verimliliği testi için numunenin arkasına gömülebilen yüksek hassasiyetli K tipi termokupl;
Mobil test sıcaklığı: GB/T9978.1-2008 gereksinimlerini karşılar; Geri ateşleme yüzeyinin her noktasının yüzey sıcaklığını ölçmek için bir el tipi kızılötesi ölçüm cihazı kullanılır.Fırın sıcaklığı toplama: K tipi zırhlı termokupl seçilir. 1250 ℃ üzeri yüksek sıcaklık direnci; Fırın sıcaklığı veri toplama sistemi, gerçek zamanlı eğri ve geçmiş eğri depolama işlevlerine ve ayrıca termokupl açık devre ve kısa devre alarm işlevlerine sahiptir.Ortam sıcaklığı ölçümü: Ekipman, test için 3 MM dış çaplı paslanmaz çelik zırhlı bir termokupl ile donatılmıştır. Ortam sıcaklığını doğrulayın ve GB/T 16839.1'de belirtilen K tipi nikel krom nikel silikon termokupl ile uyumlu olun.
5. Basınç ölçüm sistemi: Fırın basıncı ölçümü: ölçüm aralığı 0-100Pa; Ölçüm doğruluğu ± 0.5Pa olan T şeklinde bir ölçüm probu olan bir Fransız ithal diferansiyel basınç göstergesi kullanıyoruz. Aşırı basınç koruma fonksiyonu ile donatılmıştır, fırın basıncı 100Pa'yı aştığında, program aşırı basınç korumasını çalıştırır, gaz beslemesini durdurur ve testi sonlandırır; GB/T9978.1-2008 standardına uygundur;Fırın içindeki basınç her 1 dakikada bir kaydedilir ve kayıt ekipmanının doğruluğu 1 saniyedir. Veri toplama hızı saniyede 3 kattır. Fırın basıncı kontrolü ve veri toplama, Bölüm 2'deki çeşitli standartların gereksinimlerine ve baca gazı emisyon sistemi kontrol devresine uygun olarak fırın basıncının gerçek zamanlı kontrolünü sağlar.
T şeklinde ölçüm probu: SUS310S yüksek sıcaklığa dayanıklı paslanmaz çelik boru kullanarak, fırın duvarından fırın içinden dışına geçer ve fırın içi ve dışı basıncı aynı seviyede tutulur.Basınç vericisi: Fransız Kaimao yüksek hassasiyetli basınç sensörü. Deneyin başlangıcından itibaren 5 dakika içinde 15Pa ± 5Pa, 10 dakika sonra ise 17Pa ± 3Pa'dır.
6. Basınç tahliye sistemi: 6.1 Fırın duvarının arka tarafında monte edilmiş, duman tahliye borusuna bağlı duman tahliye delikleri bulunur, fırın içindeki dumanı boşaltarak fırın içindeki basıncı kontrol eder. Fırın içi hava beslemesi ve egzozu, 0.3kw güçlü bir fan ve bir frekans dönüştürücü tarafından kontrol edilir ve hava hacmi, yanma, basınç ve duman tahliye gereksinimlerini karşılamak için bir bilgisayar programı tarafından otomatik olarak kontrol edilir; 6.2 Basınç tahliye boru hattı: Fırın içindeki bölüm, 1300 ℃'ye kadar sıcaklıklara dayanabilen 300 mm çapında yüksek sıcaklığa dayanıklı SUS310S paslanmaz çelik borulardan yapılmıştır. Fırın dışındaki 5 mm et kalınlığında kaynaklı borular kullanın; 6.3 Basınç tahliye gücü: AC220, 0.3kw yüksek sıcaklığa dayanıklı yüksek basınçlı fan; 6.4 Fırın basıncı kontrolü ve veri toplama, fırın basıncı, yukarıdaki standartların gereksinimlerine göre baca gazı emisyon sistemi ile bir kontrol döngüsü oluşturarak gerçek zamanlı kontrolü sağlayabilir.
