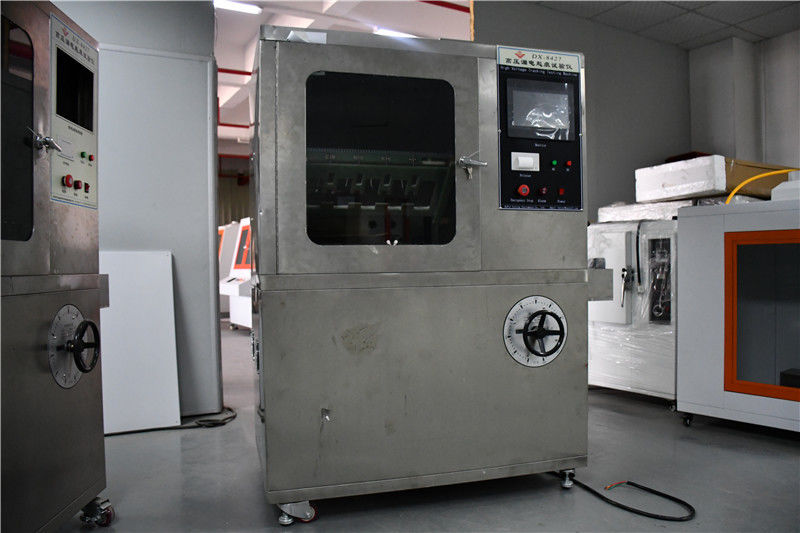

DX8427 Yüksek Voltajlı Sızıntı İzleme Makinesi

1Uygulama alanı:

Genellikle elektrikli ve elektronik ürünlerin, ev aletlerinin ve malzemelerinin elektrikli izlere ve korozyona dirençlerini test etmek için uygundur.Sıvı kirleticilerin ve eğik yüzey örneklerinin kullanımını güç frekansında (48Hz -62Hz) simüle etmekElektrikliğe ve korozyona direnç ölçümü yoluyla sert çevresel koşullarda kullanılan elektrik yalıtım malzemelerinin direnç seviyesini değerlendirmek.Elektrikli ürünlerdeki nem ve kirliliklerin etkisi altında, farklı kutupluklara sahip yüklü parçalar arasında veya yüklü parçalar ve topraklanmış metal arasında yalıtım sızıntısı meydana gelebilir.Ya da akıntıdan kaynaklanan malzeme erozyonuBu test, izolasyon malzemelerinde yukarıdaki durumu simüle eden yıkıcı bir testtir.Elektrik alanı ve belirli bir voltajda su içeren kirlilik etkisi altındaki yalıtkanların sızıntıya göreceli direncini ölçmek ve değerlendirmek için kullanılırElektriksel ve elektronik ürünlerde, ev aletlerinde, relé prizleri, dönüştürme anahtarı kapakları, kontaktörler gibi katı elektrik yalıtım malzemeleri ve ürünleri için uygundurvb..

2Standartlara uygun:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", kauçuk için geçerli olan yalıtım malzemelerinin AC/DC Sızıntı İzleme Testi standardında belirtilen simülasyon test öğeleri,Plastik ve eğimli düzlem yöntemi gibi diğer elektrik yalıtım malzemeleri- 5 adet silikon kauçuk test cihazı ve silikon test cihazı için standart.

3Teknik parametreler:

Elektrot: 0,5 mm kalınlığı Malzeme: paslanmaz çelik;

Üst ve alt elektrotlar arasındaki mesafe: 50.0mm ± 0.1;

Sınav voltajı: 100V-6000V adımsız ayarlanabilir;

Voltaj düzenleyicisi: Çıktı: 0~250V'den ayarlanabilir, 5KVA kapasiteli;

Devre akımı 60mA olduğunda, çıkış voltajı kesilir.

Test süresi: 6 saat.

Düşme doğruluğu: %0.5;

Voltaj sabitliği: ± 1%

Yüksek hassasiyetli voltaj düzenleyicisi: çıkış AC220V. Güç 6000W. Doğruluk ± 1%;

Test transformatörü: Kapasite 5KVA. Maksimum çıkış voltajı AC6000V (veya DC6000V isteğe bağlı);

İz tespiti: GB/T6553-2003/4 standardına göre.1.2, bir voltaj (2.5kV, 3.5kV ve 4.5kV) uygulanır ve kirlenmiş sıvıyı belirli bir akış hızında damlatılır. Akım 6 saat boyunca akmadan 60mA'nın altında ise, geçiyor olarak kabul edilir;

Düşürme cihazı: dakikada 0.00185-20 mililitre akış aralığı, dakikada 0.1-50 dönüş çalışma hızı olan Ralph hassas peristaltik pompası kullanılarak,ve 0'dan daha küçük bir akış doğruluğu hatası% 5

Çıkış voltajı: AC/DC (açılabilir)

Kutusu: SUS304 paslanmaz çelikten yapılmıştır (pürçe yüzeyi);

Kanalizasyon tankı 316 paslanmaz çelikten yapılmış ve mühürleme cihazı ile donatılmıştır.

Hacim 0,56m3, stüdyo hacmi: 900L * 650W * 950H (mm);

Araç boyutları: 1200L * 750W * 1800H (mm), uzunluk 750 * genişlik 1180 * yüksekliği 1760mm, ahşap kutu 890 * 1320 * 1900
