IEC62730-2024 Polimerik izolatörler Güneş Simülasyonu Yapay Yağmur 5000 saatlik Test Ekipmanı

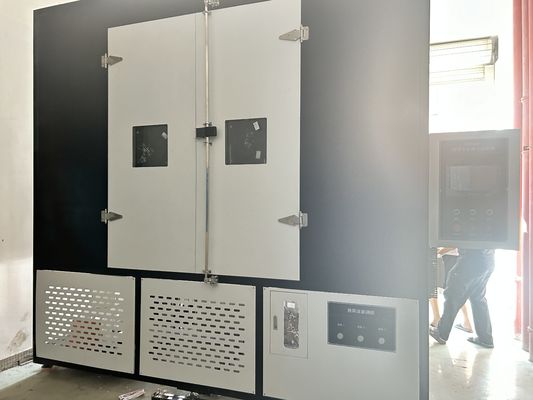

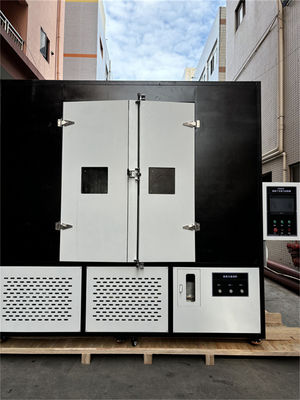

IEC62730-2024, IEC62217-2012 Polimerik izolatörler 5000 saatlik Çoklu Gerginlik Deneme Makinesi

1. Deneme örneği: 500 mm ile 800 mm arasında bir sürünme mesafesine sahip aynı tasarıma sahip iki deneme yalıtıcısı,

2Prosedür: Sınavı, 20M3'den fazla olmayan bir hacimle kapalı, nemli ve korozyona dayanıklı bir test odasında gerçekleştirin.

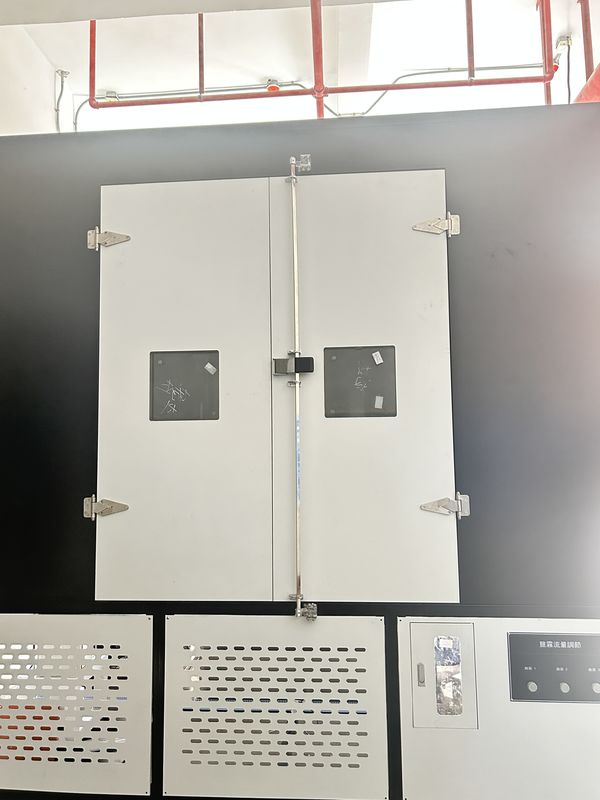

3Deneyin ekipmanlarını gözlemlemek için silgi makineleri ve hareketli ultraviyole filtreler için ayrı gözlem delikleri.

4Test koşulları: Şekil B2'de gösterildiği gibi, yalıtıcıya yaklaşık 5000 saat boyunca tekrarlanan çeşitli stres döngüleri uygulanır.Test örneği sıcaklık değişimlerine ve yoğunlaşmaya maruz bırakılmalıdır..

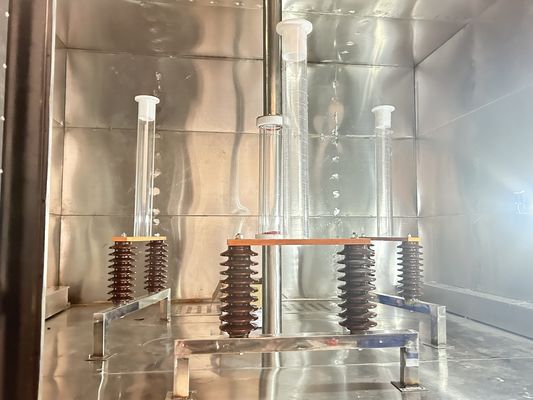

5Şekil B3'te gösterildiği gibi, test, test örneğinin bitişik şemsiye kenarları ile üst kısmı arasında en az 400 mm mesafe ile testin ortasına dikey olarak monte edilir.Ayrıca deney başlamadan önce test örneği ve duvar ve zemin arasında, test örneği iyonize edilmiş suyla temizlenmelidir.

7Benzer sürünme mesafelerine sahip üç eşleme kadar numune aynı anda test edilebilir.

8. Voltaj: Test numunesinin (mm'de) sürüklenme mesafesini 34,6'ya bölerek elde edilen değer (fazadan fazaya voltajına göre hesaplanan 20mm/KV sürüklenme mesafesine eşdeğer)

9Güç devresi için, sürekli negatif akım yükü 250mA (r.m.s) olduğunda, yüksek voltaj tarafındaki maksimum gerilim düşüşü 1 saniye boyunca %5'i geçmemelidir.ve koruma seviyesi 1A (r) olarak ayarlanmalıdır..m.s)

10Güneş ışığı simülasyonu: Simüle edilen güneş radyasyonu, 6500W nominal çıkışlı ve iki borosilikat cam filtresi ile donatılmış bir ksenon yay lambası tarafından sağlanır (örnek B.4'e bakın),Xenon yay lambası ile test örneği arasında yaklaşık 480 mm mesafe

11Her deneyin başında yeni bir lamba ve filtre kullanılmalıdır.Deneyin sırasında, filtreyi değiştirirken (ve eğer lamba da gerekliyse),lamba üreticisinin önerisine göre yapılmalıdır..

DX8428 İzolatör Çoklu Gerginlik Test Makinesi.pdf

Hoş geldiniz.Fabrikamızı ziyaret etmek için!
