Elektriksel ve elektronik ürünlerin ark direnci testi için yüksek akımlı yay yanma deneme ekipmanları

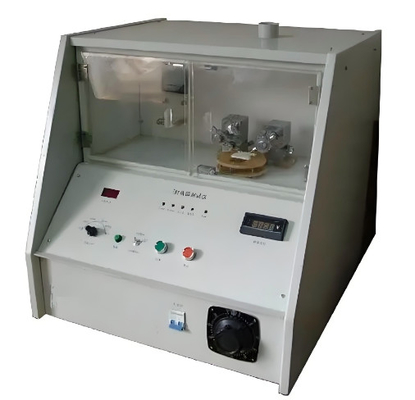

DX8086 Yüksek akım yayı yanma testiEkipman

Ürün Özet:IEC 60950-1:2001 "Bilgi Teknolojisi Ekipmanlarının Güvenliği" ve UL746A, IEC60947 uyarınca.1Yüksek akımlı yay yanma test cihazı, çift elektrot kullanır, belirli bir akım (33A) ve güç faktörü (COSφ0.5) altında,belirli bir yay başlatma hızı (254mm/s) ve tekrarlama hızı (40 kere/dakika) uyarınca, numunenin yüzeyi 200 kez tekrar tekrar arklanır ve numunenin yanma direnci değerlendirilir.

Test açıklaması:Elektriksel ve elektronik ekipmanların içinde alev yayılması kolay olan yalıtım malzemelerinin veya diğer katı yanıcı malzemelerin parçaları, yayla yakınlık veya temas nedeniyle alev alabilir.Elektrikli yangınlara neden olan ve ekipmanların güvenilir çalışmasını ve kişisel güvenliği tehlikeye atan.

Uygulama alanı:Özellikle elektrikli ve elektronik ürünlerin, ev aletlerinin ve malzemelerinin yay direnci testine uygundur.Farklı kutupluklara sahip canlı parçalar veya canlı parçalar ve topraklanmış metal parçalar arasında yalıtıcıya neden olabilecek sızıntıları simüle etmek, bu nedenle belirtilen gerilim altında yalıtıcının yay direncini ölçmek ve değerlendirmek için.

Standartlar:IEC 60950-1:2001, BS EN 60950-1::2001BS 7002:2001, GB 4943-2001 "Bilgi Teknolojisi Ekipmanlarının Güvenliği" ve UL746A, IEC60947.1:1999, GB/T14048.1-2000, IEC730.1:1993, GB14536.1-1998 ve diğer standart gereksinimleri.

Test açıklaması:Yüksek akımlı yay yanma test cihazı, belirtilen boyutta ve farklı malzemelerden (elektrot- bakır ve elektrot- paslanmaz çelik) çift elektrottur.spesifik akım (33A) ve güç faktörü (COSφ0).5), belirli bir yay başlatma hızı (254 mm/s) ve tekrarlama hızı (40 kere/dakika) uyarınca, örnek yüzeyinde yay 200 kere tekrar tekrar tetiklenir.ve numunenin yüksek akım yayı yanma direnci değerlendirilir (HAI)Düzlük sayısı ne kadar küçükse, malzemenin yanması o kadar zordur.

Teknik parametreler:

Çalışma voltajı: 220V/50Hz, 1KVA

Yay çarpma akımı 33A±5%A (düzenlenebilir)

Yay çarpma hızı: 40 kez/dakika ( ayarlanabilir)

Elektrot ayrılma hızı 254mm/s ±25mm/s

Yay çarpma gücü faktörü: COSφ0.5±0 (düzenlenebilir);

Yay çarpma sayısı 0-9999, önceden ayarlanabilir

Elektrot malzemesi (elektrot) bakır, çapı Ф3.5, ucunun eğri açısı 30°

Hareketli elektrot - paslanmaz çelik, çapı F3.0, uç konik açısı 60°

Elektrot açısı yatay 45 ° ve elektrot başının eğrilik yarıçapı 0.1mm

Düşme aralığı 30±5S, ayarlanabilir

Damla yüksekliği 35±5 mm

Damla gecikmesi 0.2S ((solenoid valfini açma süresi)

Damla boyutu: 45 ~ 50 damla/cm3

Örnek boyutu: 130mm×13mm×(2~12) mm;
