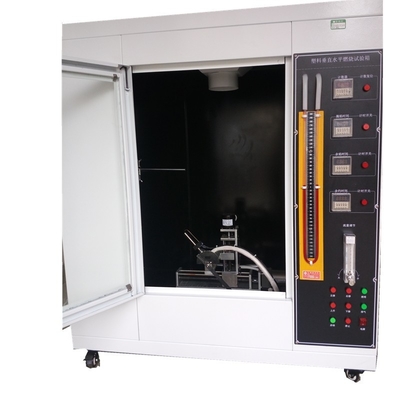

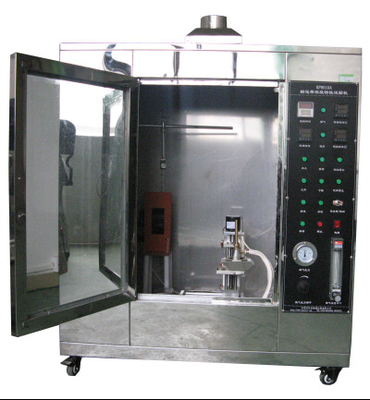

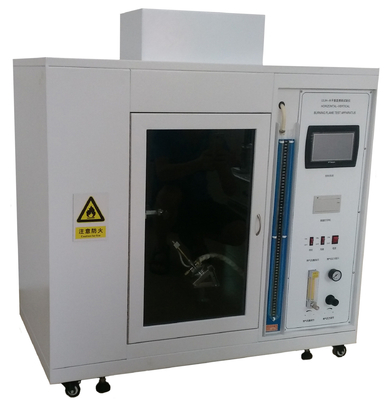

Konveyör kemerinin yangında tepkisini değerlendirmek için kullanılan dikey yanma test ekipmanları

DX8379ACTaşıyıcı kemerde dikey yanma testiEkipman

Özet:Bu ekipman, konveyör kemerlerinin yangında tepkisini değerlendirmek için küçük ölçekli bir alev (gaz tüfek / alkol tüfek) test yöntemini kullanır.ve tekstil çekirdek taşıyıcı kemerlerin ve çelik tel çekirdek taşıyıcı kemerlerin yanma performansını değerlendirmek için uygundurAlev yanması durumunda yayılma yanmasına direnme yeteneği ve numunenin dikey yanma davranışı, yanma aralıklarını ölçerek değerlendirilir.ve yanma parçacıklarının damlatılması.

Uygulama alanı:Konveyör bandı yanıcılık testi aracı, kimyasal, kömür,metallürji ve elektrik enerjisi endüstrileriBir yangında konveyör bandının tepkisini değerlendirmek için kullanılır.

Standartlar:GB/T3685-2009, ISO340:2004 ve GBT10707-2008 standartlarına uygun

Test prensibi:

Belirtilen alev koşullarında dikey olarak yerleştirilen numune küçük bir alev alev kaynağıyla yanır.ve numunenin yanma performansı, alev kaldırıldıktan sonra açık alevi tutmanın sürekli yanma ve yanma süresini ölçerek kapsamlı bir şekilde değerlendirilir., ve alev kaldırıldıktan sonra 60 saniye sonra numune üzerinde hava üflemek, yanma davranışını gözlemlemek ve sürekli yanma süresini ölçmek.

Ekipmanın teknik performansı:

Fırçanın iç çapı: 9.6 mm.

Hava kaynağı modu: fanın otomatik hava kaynağı, hava kaynağı süresi 60S;

Besleme hava hızı: 1.5M/S.

Elektronik anemometre: test aralığı 0~8M/S

TES termometre: ölçüm aralığı 0~1300°C, doğruluğu 0,1°C

Otomatik alıcı tahrik ve kaldırma sistemi;

Blowtorch açısı: yataydan 45 derece

Alev yüksekliği: 170±10 mm

Spitfire yöntemi: otomatik elektronik ateşleme

Yanma süresi: 0 ~ 99.99 saniye keyfi olarak ayarlanabilir ve doğruluk ± 0.01 saniye.

Alevli ve alevsiz zaman sayacı: 0~99.99 saniye, doğruluk: ±0.01 saniye;

Yakıt: % 5 (V/V) metanol ve % 95 (V/V) etanol karışımı (müşteri tarafından hazırlanmış);

Deneme odası hacmi: 0,5m3

Karton boyutu: L1000 mm × W600 mm × H1150 mm

Ağırlığı: 40KG

Güç kaynağı: AC220v; 50Hz; 50W;

Malzeme: Hepsi SUS 304 paslanmaz çelikten yapılmıştır

Not: Blowtorch'un açısı ayarlanabilir ve yatay yanma testi olarak kullanıldığında, blowtorch 45°'ye ayarlanır. Dikey yanma testi olarak kullanıldığında,Blowtorch 90°'ya ayarlanmıştır..

Yanma odası:

3.1 Kutusu: 0.5m3, CNC makinesi ile işlenmiş, yay şekli güzel ve cömert. Premium SUS304

Paslanmaz malzeme / pişirme boyası, güzel görünüm, pas ve korozyon karşıtı özellikleri ile.

3.2 Kutunun üst kısmı egzoz ve duman egzoz sistemi ile donatılmıştır, bu da egzoz gazını test tamamlandığında dışarıya boşaltabilir. Test sırasında sistem durdurulur.

3.3 Kutunun ön tarafı, test durumunu gözlemlemek için uygun olan, test sırasında mühürlenebilen sertleştirilmiş bir cam gözlem penceresi ile donatılmıştır.

Yanan fırt yakıcı:

4.1 Gaz Bunsen lambası, GB/T3685-2009'un gereksinimlerine tam uyumludur, lambanın iç çapı 10 mm'dir.

4.2 Alev fırlatıcısının dış çapı: Ф11.5±0.1mm, alev fırlatıcısının iç çapı: Ф10±0.1mm, nozel havadan uzakta

Giriş yüksekliği 200±10mm

4.3 Blowtorch açısı: seviyesinden 45 derece

4.4 Alev yüksekliği: 180±20.

Blower sistemi:

5.1 Rüzgar hızı ayarlanabilir bir üfleyici cihazı kullanın, rüzgar hızı ayarlama aralığı: 0.05 ~ 2m/s

Sıcaklık ölçüm sistemi (ihtiyaç duyulmaz):

6.1 Isı sensörü çok yüksek iletkenliğe sahip elektrolitik bakırdır. Uzunluğu 8.8±0.02mm, çapı: Ф5.5±0.01mm

6.2 0,5 mm çaplı paslanmaz çelik borusu, akıllı PID sıcaklık kontrol ölçümcüsü ve Tip K ile tip K termokopleri

Termokopler eşleşme, maksimum ölçüm 1350°C.

6.3 Test sistemi: hareketli, sıcaklık ölçümü ve sıcaklık ölçümü sırasında test odasına yerleştirilir.

6.4 Elektronik kronometre ile donatılmış: 0.1S'ye kadar doğruluk (sıcaklık ölçümü ve kalibrasyonu sırasında bekleme)

Ana donanım:

6.1 Deneme koltuğu: paslanmaz çelikten yapılır, koltuğun ve patlayıcı yankanın bulunduğu düzlem gözlem penceresinin düzlemine paraleldir.Gözlem ve işletim için uygun olan.

6.2 Kelin şeklindeki çerçeve: Kelin eklenmesi, Kelin üzerine tüfekler kurulması ve Kelin şeklindeki çerçevelerin motorlu motorlara kurulması

Hareketli bir platformda ileri geri hareket ettirilebilir ve solucanın elle itilmesi ve çekilmesi gerekmeden numune içinde otomatik olarak hareket ettirilebilir.

6.3 Ateşin dış alevini ve iç alevini ölçebilen bir dizi kumanda ile donatılmıştır.

6.4 Sınav için 1MM doğrulukta 500MM paslanmaz çelik bir kural donatılmalıdır.
