Bina Bileşeni Yangın Direnci Testleri Dikey Fırın ve Yatay Fırın

DX8364 Yapı bileşenlerinin yangın direnci testi dikey fırın ve yatay fırın (EN13381-8)

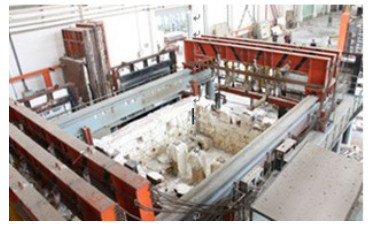

Yatay fırın:

Test kapsamı:

1. Tek taraflı ateş alanı 3000×3000 (mm) olan armatür beton taşıyıcı duvarlar, koruyucu katmanlı çelik yapı taşıyıcı duvarlar (ateşten koruyucu kaplamalar),hafif çelik kil plaka taşıyıcı duvarlar, yapıştırmalı taşıyıcı duvarlar vb. ve duvarın içindeki farklı kesimlere ve farklı genişliklere sahip seçilen noktaların sıcaklık belirlemesi.

2. Taşımayan yeniden yapılandırılmış armatürlerin yangına dayanıklılığı testi. Yük taşımayan duvarların yangına dayanıklılığı için akıllı test cihazı

Fırının net boyutu 4200×4800×1500 (mm) ve numunenin ateş alanı 4200×4800 (mm) 'dir.

Deneme kapsamı: Aynı çalışma koşullarında aynı anda simetrik ve asimetrik yapısal numunelerin yangın direnci performansını tespit edebilir, örneğin: yangın geçirmez kapılar ve pencereler,cam, yangın geçirmez tıkamalı malzemeler vb. ve ayrıca süper büyük yangın duvarları gibi büyük yangın geçirmez bölmeler ve yangın geçirmez bölme bileşenleri üzerinde yangın direnci testleri yapabilir,Yangın geçirmez cam bölme duvarları ve yangın geçirmez rulo panjurları, yüksek verimlilikte ve aynı anda birkaç farklı veya benzer numuneyi test edebilir.

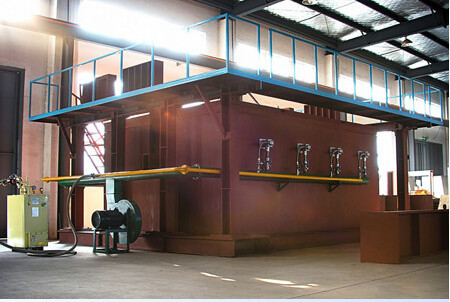

3. Yük taşıyan sütunun yangın direnci için akıllı test cihazı,

Fırının net boyutu 3000×3000×4700 (mm) ve numunenin ateş yüksekliği 3000~4600mm (sütunun toplam yüksekliği 3600~5200mm) 'dir.Örneğin maksimum kesit boyutu 800 mm × 800 mm veya Φ800 mm'dir..

Toplam eksen yükü 15000kN ve üst ve alt eksantrik yükler her biri 1000kN'dir.

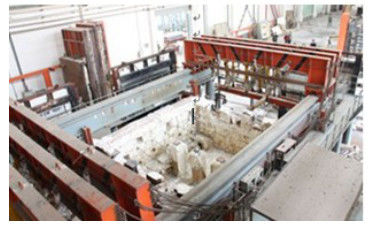

Yatay fırın:

Test kapsamı:

1. Tek taraflı ateş alanı 3000×3000 (mm) olan armatür beton taşıyıcı duvarlar, koruyucu katmanlı çelik yapı taşıyıcı duvarlar (ateşten koruyucu kaplamalar),hafif çelik kil plaka taşıyıcı duvarlar, yapıştırmalı taşıyıcı duvarlar vb. ve duvarın içindeki farklı kesimlere ve farklı genişliklere sahip seçilen noktaların sıcaklık belirlemesi.

2. Taşımayan yeniden yapılandırılmış armatürlerin yangına dayanıklılığı testi. Yük taşımayan duvarların yangına dayanıklılığı için akıllı test cihazı

Fırının net boyutu 4200×4800×1500 (mm) ve numunenin ateş alanı 4200×4800 (mm) 'dir.

Deneme kapsamı: Aynı çalışma koşullarında aynı anda simetrik ve asimetrik yapısal numunelerin yangın direnci performansını tespit edebilir, örneğin: yangın geçirmez kapılar ve pencereler,cam, yangın geçirmez tıkamalı malzemeler vb. ve ayrıca süper büyük yangın duvarları gibi büyük yangın geçirmez bölmeler ve yangın geçirmez bölme bileşenleri üzerinde yangın direnci testleri yapabilir,Yangın geçirmez cam bölme duvarları ve yangın geçirmez rulo panjurları, yüksek verimlilikte ve aynı anda birkaç farklı veya benzer numuneyi test edebilir.

3. Yük taşıyan sütunun yangın direnci için akıllı test cihazı,

Fırının net boyutu 3000×3000×4700 (mm) ve numunenin ateş yüksekliği 3000~4600mm (sütunun toplam yüksekliği 3600~5200mm) 'dir.Örneğin maksimum kesit boyutu 800 mm × 800 mm veya Φ800 mm'dir..

Toplam eksen yükü 15000kN ve üst ve alt eksantrik yükler her biri 1000kN'dir.

Uygulama alanı:Duvarlar, kirişler, sütunlar, zemin, tavanlar ve çatılar gibi yük taşıyan ve yük taşımayan bileşenler için uygundur ve diğer yapılar, aksesuarlar veya yapılar referans olarak kullanılabilir.Bu test makinesi GB/T9978'deki tüm bileşenlerin test edilmesi için uygundur..1~9 ve ISO834-1~9 standartları.

Uygulama alanı:Duvarlar, kirişler, sütunlar, zemin, tavanlar ve çatılar gibi yük taşıyan ve yük taşımayan bileşenler için uygundur ve diğer yapılar, aksesuarlar veya yapılar referans olarak kullanılabilir.Bu test makinesi GB/T9978'deki tüm bileşenlerin test edilmesi için uygundur..1~9 ve ISO834-1~9 standartları.

Ana parametreler:

Laboratuvar: 4.5M ((uzunluk) x 4.5M ((genişlik) x 3.5M ((yükseklik), yüksek sıcaklık yalıtım malzemelerinin kapalı kullanımına.

Yükleme aygıtı: Bina içindeki havalı vinci hareket ettirmek için mekanik yükleme uygulanır.

Destek çerçeve: çerçevedeki bir kenara dört tekerlekle bağlı.

Termoküpler: fırın termoküpleri, arka taraf ısı çiftleri, mobil termoküpler, iç termoküpler ve ortam sıcaklığı termoküpler dahil olmak üzere çeşitli alanlarda dağıtılır.

Fırın basıncı ölçüm sondası: T şeklindeki ölçüm sondası, ölçüm doğruluğu ± 2Pa

Örnek boşluğu ölçme sondası: 6 mm çapı ± 0,1 mm çapı ± 0,2 mm çapı

Yanma sistemi: gaz dağıtım sistemi (10 metre içinde), alev fırlatıcı (en az 20) ve düzenleme valfleri

Yanma gazı kaynağı: %95'den fazla saflıkta propan, sıvılaştırılmış gaz (kullanıcı tarafından sağlanır)

Gaz akışı: 0~100L/min Ölçüm doğruluğu 2.5 derece

Hava akışı: 0~50m3/min Ölçüm doğruluğu≤±0.5m3/min

Gaz tankı kapasitesi: ≥50kg×6

Fırın sıcaklığı kontrol sistemi: En fazla örnekleme noktası 10 puan

havalandırma sistemi ve kontrol damper, vb.

Örneğin ters ateş yüzeyinde radyasyon sıcaklığının ölçüm aralığı: 0 ~ 10W/cm2

Fırında sıcaklık ve basınç kontrolü, bilgisayarın RS485'ini kontrol sistemine bağlayarak gerçekleştirilir.ve termokopüler ve basınç sensörleri gibi yanma test sensörlerinin DC çıkış voltajı dijital formda dönüştürülür., daha sonra görüntülenmek ve depolanmak için bilgisayar sistemine iletilebilir.
