T> 30 dakikada, d ≤ 5%.
Fırın sıcaklığı: ± 15°C.
Örneğin iç sıcaklığı: ±10°C.
Örnek ters ateş sıcaklığı: ±4°C.
Fırın basıncı ölçüm koşulları:
Sınavın başlamasından 5 dakika sonra fırında aşağıda belirtilen pozitif basınç koşullarına ulaşılmalıdır.
Yatay üye - numunenin alt yüzeyinin 100 mm altındaki yatay düzlemde fırın basıncı 15Pa±5Pa'dır.
Dikey eleman 3m yüksekliğinde fırında, numunenin yüzeyinden 100mm uzaklıkta.
Sınavın başlamasından 10 dakika sonra fırın aşağıda belirtilen pozitif basınç koşullarına ulaşmalıdır.
Yatay üye - numunenin alt yüzeyinin 100 mm altındaki yatay düzlemde fırın basıncı 17Pa±3Pa'dır.
Dikey eleman 3m yükseklikte fırında, numunenin yüzeyinden 100mm uzaklıkta.
Fırın sıcaklığı: ±15°C, çapı 1 mm'lik bir termokopel kullanılarak.
Örneklerin ters ateşleme sıcaklığı ±4°C ve tel çapı 0,5 mm'dir.
Zırhlı platin rodyum platin s değerli termokopül, doğruluk sınıfı ‖.
Zırhlı nikel-nikel-silikon K-değerli termokopül, sınıf ‖.
Zamanlama aralığı: 0~120min Zamanlama doğruluğu: <±1s.
Örnek sıcaklığını algılama sistemi: En fazla örnekleme noktası 20 puan.

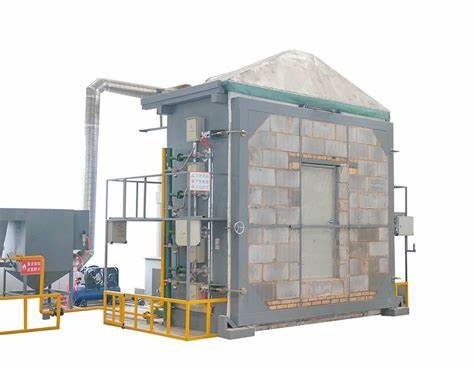

Uygulama alanı:Test fırını, ulusal standart GB/T7633-2008'de belirtilen teknik göstergelere ve gerekliliklere uymaktadır.ve yük taşımayan yatay kapıların ve rulo panjurların yangın direnci testine uygundur.
Ana parametreler:
Elektrik gücü: 6KW
Fırın basıncı ölçüm aralığı: 0-100Pa Ölçüm doğruluğu: ≤±3Pa
Hava akışı: 0-50m3/min Ölçüm doğruluğu: ≤±0,5 m3/min
Yanma gazı kaynağı: propan, sıvılaştırılmış gaz (kullanıcı tarafından sağlanır)
Gaz tankı kapasitesi: 50kg×6
Örneğin ters ateş yüzeyinin radyant ısı ölçüm aralığı: 0 ~ 10W/cm2;
Fırın basıncı ölçüm aralığı: 15Pa±5Pa;
Test sıcaklığı: program sıcaklığı 15 dakikalık oda sıcaklığı ~ 718°C,
30 dakikalık oda sıcaklığı ~ 821°C, 60 dakikalık oda sıcaklığı ~ 925°C,
90 dakikalık oda sıcaklığı ~ 986°C; 120 dakikalık oda sıcaklığı ~ 1029°C;
180 dakikalık oda sıcaklığı ~ 1115°C, 240 dakikalık oda sıcaklığı ~ 1150°C;
Sıcaklık sensörü: fırında: 9 zırhlı nikel-krom-nikel-silikon K değerli termokopül, doğruluk seviyesi: sınıf II
Geri ateş: 29 zırhlı nikel-krom-nikel-silikon K değerli termokopüler, doğruluk sınıfı: sınıf II
Zamanlama aralığı: 0-240min Zamanlama doğruluğu: <±1s
Örnek boyutu: (özel özellikler kullanıcılar tarafından özelleştirilebilir)
Ekipmanın kullanılabilir alanı: uzunluk × genişlik × yükseklik (3.8×2.4×4.5) m;
Ekipmanın ağırlığı: 4500 kg (sınav fırını tesiste kurulmalıdır);
Gazlandırma sistemi: 150kg/saat (ihtiyaçlı).
ISO 9705:2003 küçük bir odanın köşesinde meydana gelen bir yangını simüle etmek için bir test yöntemi belirtir.Bir yangının gelişimi üzerindeki yüzey ürünlerinin etkisini değerlendirmek için standart bir ateşleme kaynağı kullananStandart bir ateşleme kaynağı altında oluşan yangınların yanma ile yanma arasındaki yanma oranı hakkında veri sağlayan ISO 9705:2003 ayrıca odanın içindeki ve dışındaki farklı ölçüm tekniklerini tanımlar.Bu bölümdeki ISO 9705 testleri, potansiyel kullanıcılar için arka plan bilgileri ve destek sağlar.Odadaki yakıcının ısı akışı, yangında odanın ısı dengesi, üretilen duman ve toksik gaz türleri ve bu testlerin simülasyon sonuçları.
Test yöntemi aynı zamanda China's test yönteminde de kullanılır ve geliştirilen standart GB 20286 Ek B ve Ek C'dir.
Şu şartlara uygun:ISO 9705, NFPA 266, GB20286 Ek B ve Ek C vb.
Teknik parametreler:
1Oksijen, karbondioksit ve karbonmonoksit analizatörleri de dahil olmak üzere 19 inçlik alet rafı
2. Oksijen analizatörü, gazdaki oksijen konsantrasyonunu tespit etmek için paramagnetik basıncın değişimini ölçme yöntemini kullanan bir oksijen analizatörüdür. Yanıt süresi (T90) 3,5 s,İç sinyal işleme süresi < 1 s, basınç algılayıcı (iç) 50 ~ 200 kPa, sıfır sapma < 0.5%/ay isim plaketindeki minimum ölçüm aralığı, 0.5%/ay ölçülen değer sapması < mevcut ölçüm aralığı,Tekrarlanabilirlik hatası, mevcut ölçüm aralığının %1'i, minimum algılama sınırının mevcut ölçüm aralığının %1'i, doğrusallık hatası < mevcut ölçüm aralığının %1'i
3Karbondioksit analizatörü ve karbon monoksit analizatörü ayrık olmayan kızılötesi tiptir ve ilke gaz moleküllerinin belirli bir kızılötesi emici bandına sahip olmalarına dayanır.ve tek ışınlı alternatif kızılötesi analiz yöntemi benimsenirEn az algılama sınırı mevcut ölçüm aralığının %1'idir, lineerlik hatası ölçümü maksimum aralıkta olduğunda tam ölçekin %1'idir.Tekrarlanabilirlik, isim plaka üzerindeki minimum aralıktan < ± 1%'dir, ve yanıt süresi (T90 süresi) yaklaşık 1.2 L/dakikada örnek gaz akışının < 30 saniye
4. Oksijen analizör aralığı 0-25%, karbondioksit analizör aralığı 0-10% ve karbon monoksit analizör aralığı 0-1%
5. Sıcaklık kontrol cihazı soğuk tuzak kontrol etmek için kullanılır ve su tamamen denemenin gaz rafine süreci sırasında çıkarılır
6Gaz örnekleme için çift başlı pompa yanma sırasında üretilen gaz örneklerini yaklaşık 30 metre uzaklıktaki analizatöre aktarabilir.
7- Veri toplama sistemi (işleme ve kontrol prosedürleri dahil)
8Alım kartı 16 bit geniş kazanç aralığı, analog ve dijital I/O kartlarını benimser.
9. Termokopül tipi: K tipi, aralığı: çevre sıcaklığı ~ 1500 derece Selsüs.
10Veri alma sistemi veri kayıt cihazlarının veya alan işaretçilerinin kurulması ve etkinleştirilmesi yoluyla veri toplayabilir.
11Veri toplama sistemi aşağıdaki parçalardan oluşur:
Bit termoküp giriş modülü, 16 bit analog giriş modülü, dijital giriş/çıkış modülü, 12 bit analog çıkış modülü, 4 ve 8 yuva taban plaka, bağlantı tabanı, ağ modülü,24 volt 5A DC evrensel güç giriş, veri alma bilgisayarı, yazıcı
