Çarpışma titreşim yağmur yanma test ekipmanları Yangına dayanıklılık testi içerir Su püskürtmesi yangına dayanıklılık testi,ect

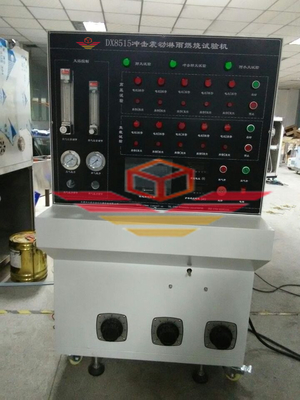

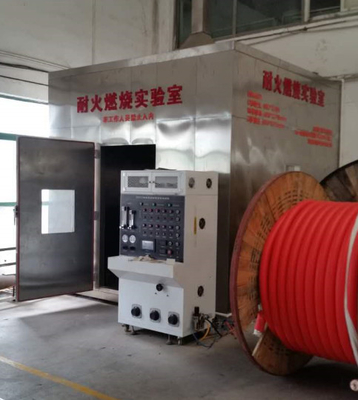

DX8515 Çarpışma titreşim yağmur yanma testiEkipman

Tanıtım:

Bu test makinesinin performans gereksinimleri arasında yangına direnç testi, su püskürtmesi yangına direnç testi ve mekanik yangına direnç testi vardır.450/750V'den fazla olmayan nominal voltajlı mineral yalıtımlı kablolar için uygundur, ve alev koşullarında devre bütünlüğünü uzun süre koruyabilir.

Standartlara uygun:

British Fire Resistant Cable Standard BS6387'nin test standardı gereksinimlerini karşılar..

Ekipmanın bileşimi:

Yangına dayanıklılık testi: Yangına dayanıklılık testi tezgahı aşağıdaki parçaları içerir: kablo destek sistemi, sürekli algılama cihazı, ısı kaynağı vb.

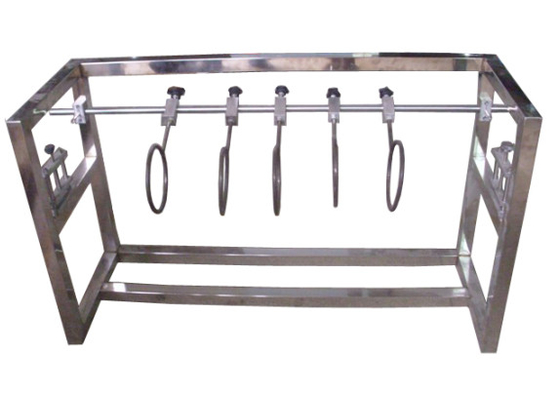

1. Kablo destek sistemi: Kablo, kablo kabuğunun her iki ucuna da klemlerle yatay olarak sıkıştırılır. Kablonun orta kısmı iki metal halka ile sabitlenir (300 mm aralarında),cihazın diğer metal parçalarına bağlanmış. Çapları 10 mm'den küçük zırhlı kablolar veya test sırasında önemli bir yer değiştirme yaşayan diğer kablolar için üç metal halka kullanılır.her biri orijinal metal yüzükten yaklaşık 150mm uzaklıkta sabitlenmiştir.

2Sürekli algılama cihazı: Test sırasında, akımın kablonun tüm çekirdeklerinden geçmesine izin verilir.bir üç fazlı yıldız bağlantılı transformatör veya üç tek fazlı transformatör (veya bir tek fazlı transformatör), eğer test tek çekirdekli bir kablo ise) ve test voltajında 3A maksimum izin verilen sızıntı akımını sürdürmek için yeterli kapasiteye sahiptir.Kablonun diğer ucundaki her çekirdek teline bir lamba bağlayın ve 0'a yakın bir akım yükleyin.25A kablonun nominal voltajında.

3Isı kaynağı:

1. Heat, 610 milimetre uzunluğundaki, metan ile zorla beslenebilen, yoğun alevleri olan tüplü bir gaz yakıcısıdır.
2. Sıcaklık ölçümü: 2 mm çaplı zırhlı termometre, yananın 75 mm üzerinde, hava girişinin yakınında paralel olarak yerleştirilir.

3- Sınav alev sıcaklığı ve süresi: (BS6387 yanma seviyesine bakın)

A 650 C ± 40 °C -3 saat

B 750. C ± 40 °C -3 saat

C 950. C ± 40 °C -3 saat

S 950. C ± 40 ° C -20 dakika

4Örnek: Örnek, bitmiş ürünün en az 1200 mm'lik bir bölümüdür ve her ucundan 100 mm'lik kapak ve kapak çıkarılmıştır.Kablonun her iki ucundaki kablolar elektrikle bağlanmalıdır.

5Test voltajı: 200-1000V, ayarlanabilir

* BS6387 alev gerileyici sınıfı yatay yanma deneyleri, su püskürtüme deneyleri ve mekanik şok titreşim yanma deneyleri geçmeyi gerektirir.

Yatay yanma testi: A sınıfı 650 °C/3h, B sınıfı 750 °C/3h, C sınıfı 950 °C/3h ve S sınıfı 950 °C/3min.Bir seviye, 650 °C'de 3 saat boyunca 300 voltluk bir gerilim seviyesinde yaktıktan sonra herhangi bir arıza göstermez.B seviyesi, 750 °C'de 3 saat boyunca 300 voltluk bir gerilim seviyesinde yaktıktan sonra herhangi bir arıza göstermez; C seviyesi, 950 °C'de 3 saat boyunca 300 voltluk bir gerilim seviyesinde yaktıktan sonra herhangi bir arıza göstermez;S seviyesi, 950 °C'de 3 dakika boyunca 300 voltluk bir gerilim seviyesinde yaktıktan sonra arıza olmadığını gösterir..

Su püskürtmesi yanma testi: 15 dakika boyunca 300 voltluk bir voltaj uygulandıktan sonra ve daha sonra 15 dakika boyunca su püskürtüldükten sonra arızanın meydana gelmediğini gösteren W seviyelerine ayrılır.

Çarpışma titreşim yanma testi: X seviyesinde 650 °C/15min, Y seviyesinde 750 °C/15min ve Z seviyesinde 950 °C/15min olarak ayrılır.X seviyesi, 650 °C'de yanırken 300 voltluk bir voltaj uygulandığında her 30 saniyede 15 dakika boyunca arızalanmadan mekanik darbe titreşimini temsil eder.; Y seviyesi, yanma sırasında 750 °C'de 300 voltluk bir voltajın uygulanmasını ve 15 dakika boyunca arızalanmadan her 30 saniyede bir mekanik şok titreşimini gösterir;Z seviyesi, yanma sırasında 950 °C'de 300 voltluk bir voltaj uygulandığında 15 dakika boyunca arızalanmadan her 30 saniyede bir mekanik şok titreşimi anlamına gelir.BS6387 tarafından gerekli olan en yüksek seviye model CWZ'dir.

2Su ve yangına direnç testi: kablo destek sistemi, sürekli algılama cihazı, ısı kaynağı

1Kablo destek sistemi: Kablo, 200 mm aralığındaki metal klipslerle sabitlenen, 25 mm genişliğinde iki sert plattan oluşan bir metal desteğe bağlıdır.Kablo, Şekil 3'te gösterildiği gibi destekle bağlıdır., ve tüm metal çerçeveler yerleştirilmiş.

2Sürekli algılama cihazı: Test sırasında, akımın kablonun tüm çekirdeklerinden geçmesine izin verin, üç tek fazlı transformatör,ve test voltajında 3A maksimum izin verilen sızıntı akımını sürdürmek için yeterli kapasiteye sahiptirKablonun diğer ucundaki her çekirdek teline bir lamba bağlayın ve kablonun nominal voltajında 0.25A'ya yakın bir akım yükleyin.

3Isı kaynağı:

1. Sıcaklık: 400 mm uzunluğundaki bir şerit şeklindeki yakıcı, kablo numunelerini 400 mm'ye kadar yakabilir. Yakıcı montajı 650 °C ± 40 °C sıcaklıkta parlak bir alev sağlamak için ayarlanabilir,
2. Sıcaklık ölçümü:2mm çaplı zırhlı termometre kablonun alt yüzeyine yerleştirilir
3. Deneme alevi sıcaklığı: 650°C±40°C

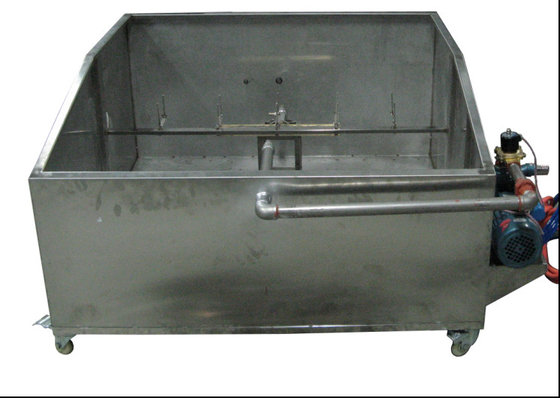

4. Su püskürtün: Şekil 4'te gösterildiği gibi bir nozel, Şekil 4 ve 5'te gösterildiği gibi test destekçisine, yakıcının ortasına yerleştirin. 0,25 ila 0 püskürtün.250-350KPa su basıncı ile numuneye yakın her metrekare başına 30 litre suBu hız, uzun ekseninin kablo eksenine paralel olması ve merkeze yerleştirilmesi için yeterince derinliğe sahip bir toplama tepsisi kullanarak ölçülmelidir.Bu tepsinin genişliği yaklaşık 100 mm ve uzunluğu 400 mm..
5. Örnek: 1500 mm'den daha büyük örnekler bitmiş ürünlerden alınır ve ortam sıcaklığında bükme testlerine maruz kalırlar. Her iki ucundan 100 mm koruyucu kabuk ve kaplama tabakası çıkarılır.Kablonun her iki ucundaki teller elektrik bağlantıları ve üreticinin önerilerine göre uygun şekilde tedavi edilmelidir.
6. Test voltajı: 200-1000V, ayarlanabilir

3Mekanik titreşim ve yangın direnci: test cihazının aşağıdaki parçalarını içerir, bileşenleri çukurlu çerçevenin karşılık gelen konumlarına sabitler.

Kablo dikey bir duvara sabitlenir ve ısıya dayanıklı ve yanmaz malzemeler kullanılarak çelik bir plaka üzerine sabitlenir.Transformör, devrenin sürekli olduğunu göstermek için sigortayı lambaya bağlarVibrasyon cihazı; ısı kaynağı.

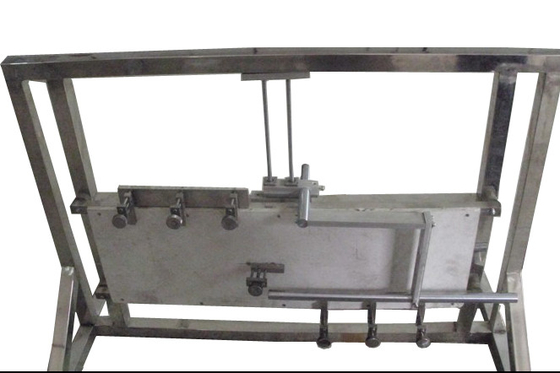

1Duvar ve montajı: Duvar, iki yatay çelik kirişe sabitlenmiş, ısıya dayanıklı ve alevden koruyucu malzemelerden oluşur.biri tahtanın tepesinde diğeri de tahtanın altındadır.Bu levha yaklaşık 900 mm uzunluğunda, 300 mm genişliğinde ve 9 mm kalınlığında ve duvarın toplam ağırlığı (yani destek çerçeveli levha) 10 ± 2 kg'dır.Her çelik kiriş yaklaşık 1m ve 25mm uzunluğunda kare bir çelik borudur.Doldurma malzemesi gerekirse, çelik kirişin içine yerleştirilmelidir. Üst çelik kiriş, üst yüzeyinin plakanın üst kenarıyla aynı olması için plaka üzerine sabitlenmelidir.Her çelik kiriş ve levha dış kenarında yatay bir delik vardır, ve kesin konumu destek bantının ve destek çerçevesinin özel gereksinimlerine göre belirlenir. Duvar çerçeveye 4 kauçuk kabukla yapıştırılır,yaklaşık 32 mm çapında ve 20 mm kalınlığında.

2Sürekli algılama cihazı: Test sırasında, akımın kablonun tüm çekirdeklerinden geçmesine izin verin, üç tek fazlı transformatör,ve test voltajında 3A maksimum izin verilen sızıntı akımını sürdürmek için yeterli kapasiteye sahiptirKablonun diğer ucundaki her çekirdek teline bir lamba bağlayın ve kablonun nominal voltajında 0.25A'ya yakın bir akım yükleyin.

3.Sıcaklık kaynağı:

Sıcaklık: Uzunluğu 400 mm olan bir şerit şeklindeki yakıcı, kablo numunelerini 400 mm'ye kadar yakabilir. Yakıcı montajı, 650 ± 40 ° C sıcaklıkta parlak bir alev sağlamak için ayarlanabilir,

Sıcaklık ölçümü: 2 mm çaplı zırhlı termometre, termometrenin bir bölümünün duvardan 8 mm ila 10 mm uzaklıkta olan duvardan geçtiği.Sıcaklık aşağıdaki prosedürle ölçülür:: düşük karbonlu çelik çubuğun bir ucunda, çubuğun sıcaklığını ölçebilmesi için 3 mm ± 5% çapında ve 300 mm uzunluğunda bir termometre bağlanmıştır.Çubuğu tutun ve alevden 40 mm ile 50 mm arasında bir mesafe korumak için alev yaklaşmakAlev sıcaklığı 950 ° C olduğunda, çelik çubuğun sıcaklığı 10 ila 20 saniyede 400 ° C'ye ulaşabilir.Çubuğun sıcaklığı 20 ile 40 arasında 400 ° C'e ulaşabilir.

4. Sınav alev sıcaklığı ve zamanı: Sınav sıcaklığı aşağıdaki tablodan seçilmelidir:

X 650 ± 40 °C

Y 750 ± 40 °C

Z 950 ± 40 °C

4Titreme aygıtı: Titreme aygıtı düşük karbonlu çelik çubuğundan oluşur (diametri 25 mm ± 5%, uzunluğu 600 mm ± 5%).Çubuk uzunluk kesimi duvara paralel ve duvarın üst kısmından 200mm daha yüksektirBir şahit, daha uzun kısmı duvara bakan 200 mm ve 400 mm iki parçaya ayırır. 60 ° C'de paralel bir konumdan duvarın ortasına 30 ± 2 saniye uzaklıkta düşer.

5Örnek: Örnek, her ucundan 100 mm'lik örtü ve kapak çıkarılmış en az 1200 mm uzunluğunda bir kablo bölümüdür.Kablonun her iki ucundaki teller elektrik bağlantılarına ve üreticinin önerilerine göre uygun şekilde hazırlanmalıdır.Kablo yaklaşık olarak eşit uzunlukta ve ortadan paralel olan iki bölüme bükülmelidir.Burada D kablonun dış çapını temsil eder.Kabloyu sabit uçlar arasında 13D yatay mesafe ile Z şeklinde oluşturun.

6Kablo bakır klipslerle duvara sabitlenmeli ve özel kabloların kurulması üreticiden istenmelidir.Klip kablonun iki kavisli bölümüne sabitlenmelidir, bükülmenin orta kısmı dikey olarak: kablonun yatay hale geldiği bölümde, bitişik sıkıştırmalar arasındaki mesafe yaklaşık 150mm ile 200mm arasında eşittir.
