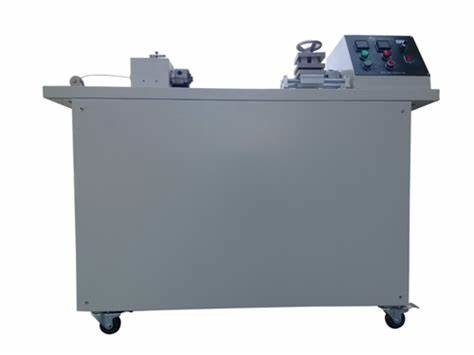

Bakır çubuklar üzerinde torsiyon ve sarma testleri yapmak için tel sarma torsiyon test makinesi

DX8440WGirinti torsiyonu testiÇöp makinesi

Ürün Tanıtımı:

Temel olarak bakır çubuklar, alüminyum çubuklar ve çelik teller üzerinde belirtilen torsiyon hızında tork ve sarma testleri yapmak için uygundur.Aynı zamanda çeşitli metal tellerin bükme gücü ve emayeli tellerin boya filminin bükülmeye dayanabildiği zaman sayısına uygulanabilir.

Test yöntemi:

Test yöntemi, test parçasının her iki ucunu da sıkıştırmak ve bir ucunu yerine sabitlemektir.Diğer ucunu sürekli 360o ileri geri döndürerek test parçasının kırılmasına veya emayeli tel üzerindeki boya filminin soyulmasına kadar, iletken açığa çıkar ve bükülme direncini kaydeder.

Standartlara uygunluk: GB4909.4-2009 ve GB4909.7-2009 test standartlarının gereksinimlerini karşılamak.

Teknik parametreler:

Örnek çap aralığı: bakır çubuk φ 8 mm veya daha az, çelik tel F 3 mm'den daha az

Torsiyon hızı aralığı: (10, 30, 60) r.min.

Sıkıştırma aralığı: 0-500mm

Aygıt hareketi: Çak tipi

Dolaşma aralığı: alüminyum tel, F 3mm'den 6mm'ye kadar çekirdek çubuğu kullanılarak, çelik tellerin F3mm'in altında elle sarılması önerilir; F4mm'in altında

Çekirdek çubuğu aralığı: φ1mm,φ2mm,φ3mm,φ4mm,φ5mm,φ6mm,φ8mm,φ10mm,φ12mm,φ14mm,φ16mm

Dış boyutlar:1400mmx530mmx1100mm

Güç kaynağı: AC 220V 50/60Hz 4A

1Torsiyon testi bölümü

1Güç: DC/1HP

2Çak türü:

3. Klem boşluğu: 0-500mm

4Hız: 6~60 r/min, keyfi ayarlanabilir

5Dönüş süreleri: 0-999999, keyfi ayarlanabilir

6Uygulanan yük: 5kg, 10kg, 15kg

7. Hacim (W×D×H) 130×55×100cm

2, Dolaşım testi bölümü:

1Çekirdek çubuğu çapı: ¥1.25 ¥19.00 mm

2Örnek çapı: alüminyum tel ¥ 1.25-¥ 6.00mm, çelik tel ¥ 1.25-¥ 3.80mm

3Döner hızı:≤8r/min, sağ şaftın başının yer değiştirme mesafesi: ≥ 40

4Motor: Güç 0.75KW

5Ağırlık: 10kg, 5kg, 2kg, 1kg.

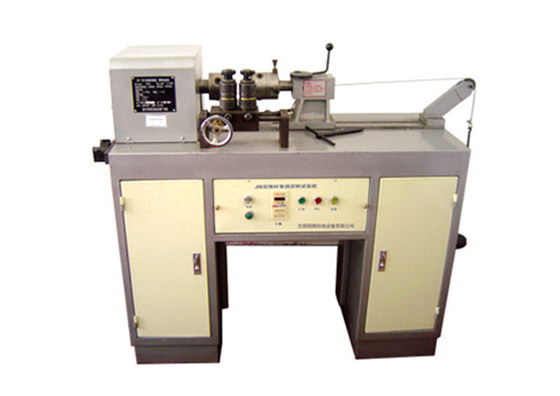

Bu makine, çelik alüminyum tellerin sertliğini ve yapışma performansını test etmek için bir test makinesi olup, GB/4909.7 "Çıplak teller için test yöntemleri - sarılma testi"nin gereksinimlerini karşılamaktadır.Alüminyum tel sarmak ve bükmek için kullanılan bir test aleti, çelik tel, çelik çubuk, ve çelik çekirdeği alüminyum ipli tel.
