Kablo ve kablo kümesi yanma test ekipmanları, dikey olarak monte edilen kablo ve kabloların yanma yeteneğini değerlendirir.

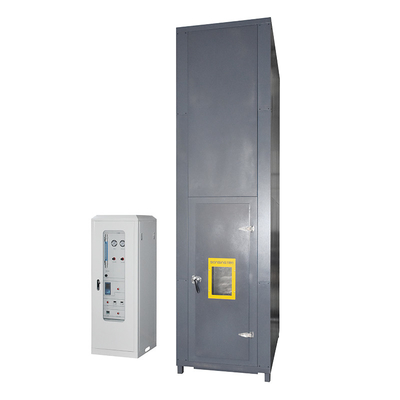

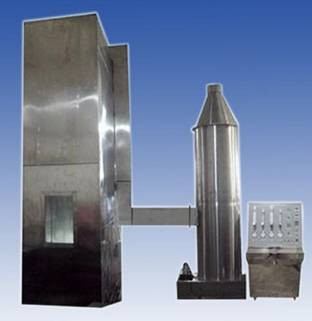

DX8349Wİre ve kablo kümesi yanma testleriEkipman

Uygulama alanı:Vertikal olarak monte edilmiş kabloların, kabloların veya optik kabloların belirtilen koşullar altında dikey alev yayılmasını bastırma yeteneğini değerlendirmek için kullanılır.Kullanım sırasında duman ve toz temizleme kuleleri ile işbirliği yapma ihtiyacıTüm makine, bir test odası, hava kaynağı, çelik merdiven, emisyon arıtma sistemi, çakma kaynağı vb. gibi birkaç parçadan oluşur.

Standartlara uygun: GB/T18380.31-2008 ve IEC60332-3-10-2018 uyarınca "Ateş koşullarında kablolar ve optik kablolar için yangın testleri - Bölüm 31:Gruplanmış tel ve kabloların dikey montajı için deneme cihazı, dikey alev yayılma testi raporu", ve GB/T18380.32-2008/IEC60332-3-21'i karşılayabilir:21:2000 "Lam koşullarında kablo ve optik kablolar için yangın testleri - Bölüm 32: Gruplanmış tel ve kabloların dikey montajı, A F/R sınıfı dikey alev yayılma testi" GB/T18380.33-2008/IEC 60332-3-22:2000 "Ateş koşulları altında kablo ve optik kablolar için yangın testleri - Bölüm 33: Dikey olarak monte edilmiş kablo ve kablolar için dikey alev yayılma testi - Sınıf A", GB/T18380.35-2008/IEC 60332-3-24:2000 "Ateş koşulları altında kablo ve optik kablolar için yangın testleri - Bölüm 35: Dikey olarak monte edilmiş kablo ve kablolar için dikey alev yayılma testi - C sınıfı" GB/T18380.36-2008/IEC60332-3-252000 "Ateş koşulları altında kablo ve optik kablolar için yangın testleri - Bölüm 36: Dikey olarak monte edilmiş kablo ve kablolar için alev yayılma testi - D sınıfı".

Teknik parametreler:

1Test kutusu: Deneysel cihaz, genişliği (1000±100) mm, derinliği (2000±100) mm ve yüksekliği (4000±100) mm olan kendi kendini taşıyan bir kutu olmalıdır.Test odasının arka duvarı ve her iki tarafı yaklaşık 0 ısı transferi katsayısına sahip olmalıdır..7W? M-2? K-1 ısı yalıtımı, 1,5 mm kalınlığında USU304 paslanmaz çelik plaka, ortasında sarılmış 65 mm kalınlığında yalıtım mineral lif ve 1,5 mm kalınlığında dış tarafta USU304 paslanmaz çelik plaka

2Hava kaynağı:

Hava girişi dijital bir hava hızı anemometre ile donatılmıştır ve havanın gaz akış hızı (5000±500) L/dakikadır.

Deney tamamlandıktan sonra: Eğer numune bir saat boyunca ateşi durdurduktan sonra hala yanıyorsa, bir alarm ve yanmayı zorla durdurmak için yağmur kullanan bir cihaz vardır.

3Çelik merdiven tipi: genişliği (500±5) mm, standart çelik merdiven genişliği (800±10) mm, geniş çelik merdiven malzemesi USU304 paslanmaz yuvarlak çelik

4Emisyon arıtma cihazı:

Test kutusunun üst kısmı, rüzgar hızının 8M/S'den daha az olmasını ve test kutusunun içindeki hava akışını etkilememesini sağlamak için dijital bir anemometre ile donatılmıştır.

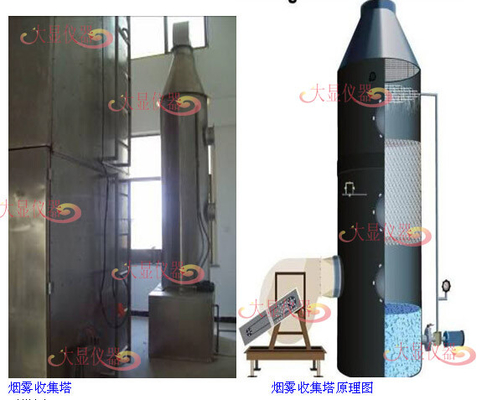

Duman toplama ve duman ve toz yıkama cihazı: 800 mm çaplı ve 3500 mm yükseklikte SUS304 paslanmaz çelik.

Çakma kaynağı

1Tip: Çakma kaynağı, bir veya iki kemer tipi propan gaz nozelini ve onlara eşlik eden akış sayaçlarını ve Venturi karıştırıcılarını içermelidir.Ateş kaynağı yüzeyi, çapı 1 olan 242 delikle delinen düz bir metal plaka olmalıdır..32mm, merkez mesafesi 3.2mm. Bu delikler, 257×4.5mm aralığında nominal boyutta dağıtılan her bir sırada 81, 80 ve 81 ile üç aşamalı sırada düzenlenmiştir.Alev fırlatıcının her iki tarafında küçük delikler açılıyor.Her bir püskürtme lambası, propan ve havanın akış hızını kontrol etmek için doğru cihazlarla donatılmalıdır.Döner akış ölçer veya kütle akış ölçer kullanılabilir

2İndirim kaynağı pozisyonu nozel yatay olarak, kablo numunesinin ön yüzeyinden (75±5) mm uzakta, test kutusunun altından (600±5) mm uzakta yerleştirilmelidir.ve çelik merdivenin ekseni ile simetrikSpray lambasının ateşleme noktası çelik merdivenin iki yatay çubuğunun ortasında ve örneğin alt ucundan en az 500 mm uzaklıkta olmalıdır.

Teknik parametreler:

1Test kutusunun içindeki boyut 1000 (W) X2000 (D) X4000 (H) mm'dir ve ortasında mineral yün malzemesiyle dolu bir kutu bulunur.

2Kutunun alt kısmında ön duvardan 150 mm uzaklıkta 800 (W) X400 (D) mm'lik bir hava alım alanı vardır.

3Üst egzoz boşluğu 300 (W) X1000 (D) mm

4Geniş paslanmaz çelik merdiven boyutu 500 (W) X3500 (H), 1 parça

5Standart paslanmaz çelik merdiven boyutu 800 (W) X3500 (H), 1 parça

6. İki şerit standart propan yakıcı cihazları

7İki Venturi gaz karıştırma cihazı.

8Basınç ölçer ve basınç azaltma valfi cihazı, propan ve hava basıncını 0,1Mpa'ya ayarlayabilir

9. Döner bir akışölçer kullanarak gaz akış hızı ayarlama ve ayarlama

10Kutunun üst kısmında kullanıcıların incelemesi için çelik merdivenler ve korkuluklar bulunur.

11. Hava kaynağını elle kapatabilecek bir top valfi ile donatılmıştır

12. Yanma testi süresini otomatik olarak ayarlayın ve o anda gaz kaynağını otomatik olarak kesin

13Kutunun iç duvarındaki termokopül kutunun içindeki sıcaklığı gösterebilir.

14Yanma odasının dış boyutları: 1120 (W) X2195 (D) X5077 (H) mm

15Kontrol kutusunun dış boyutları: 1280 (W) X770 (D) X1200 (H) mm

16Güç kaynağı: AC 220V, 50/60Hz, 2A

17Gaz kaynağı: propan, hava (müşteri tarafından sağlanır)
