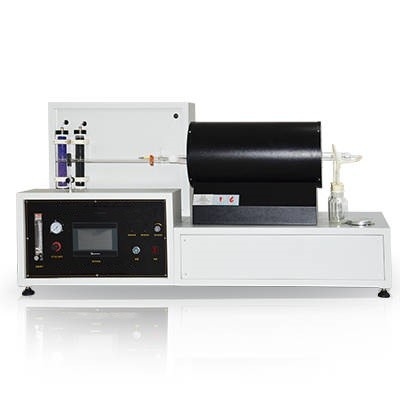

Halogen Asit Gazı Serbestleştirme Ölçme Test Makinesi, Halogen Asit Gazının Toplam miktarını Belirler

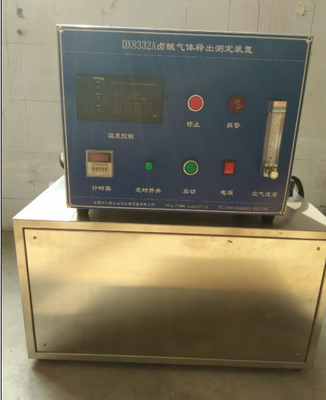

DX8332AHAlogen asit gazı salınımı ölçümütest makinesi

Tel ve Kablo Halogen, PH ve İletişimlilik Deneme Ekipmanı IEC 60754 Part 1 & 2

IEC 60754-1 Elektrik Kabloları Halogen Asit Gazı Testörü

Standartlar:

GB/T17650.1-1998, GB/T17650.2-1998 ve IEC60754-1'e uygun:1994, IEC60754-2:1991 standartları;GB/T19666-2005 "Ateşe dayanıklı ve yangına dayanıklı teller ve kablolar için genel ilkeler" standardının Tablo 6'sındaki gereksinimleri ve 6 maddesinin gereksinimlerini karşılar..3.4 GA306.1-2007, Madde 6.3.4 GA306.2-2007 ve UL2556-2007'nin 9.10 ve 9.11 maddeleri.

Uygulama alanı:

Düşük ve halogensiz alev gerileyici kablolar için toplam halogen asit gazının miktarını belirlemek ve gazların asitliğini belirlemek için pH ve iletkenliği ölçmek için uygundur.

Bileşenler:

1. Tüplü fırın: ısıtma odasının etkili uzunluğu ve çapı 600×ф42mm'dir ve ayarlanabilir bir elektrikli ısıtma sistemi ile donatılmıştır. Isıtma gücü: 220V/10KW

2Yanma tüpü:

a. Malzeme: silikon dioksit, korozyona dirençli gazdan yapılan ateşe dayanıklı boru.

b. Spesifikasyonlar: İç çapı 40 mm, tüp fırının giriş tarafının uzunluğu 60 ~ 200 mm ve çıkış tarafının uzunluğu 60 ~ 100 mm, ısıtma genişlemesi için bir boşluk bırakır.

3Yanan tekne:

a. Malzeme: erimiş silik boru.

B. Spesifikasyonlar: uzunluğu 100 mm, genişliği 25 mm, derinliği 10 mm.

C. Yanan teknenin besleme yöntemi: çubuk mıknatısı ve platin tel çekme yöntemi benimsenmiştir.

4Gaz toplama: iki şişe seçilir: bunlardan biri manyetik karıştırıcı ile donatılmıştır ve 220 ml sodyum hidroksit çözeltisi içerir.

5Gaz tedarik sistemi:

a. Hava akış ölçer: 20ml~200ml ayarlanabilir

b. Kompresör (şirketiniz tarafından sağlanır)

6Örnekleme: 500 mg~1000 mg

7Halogen asit içeriğinin belirlenmesi:

a. Analiz dengesi: doğruluğu 0.1mg'dir.

Dijital PH ölçer: doğruluğu 0.02PH'dir.

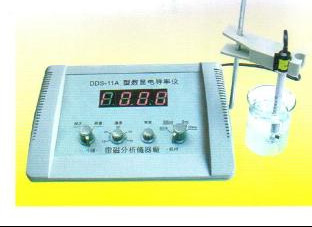

İletişim ölçer: Ölçme aralığı: (0~1×105) μS/cm.

Giriş:

. IEC 60754-1, 2 Elektrik Kabloları Halogen Asit Gaz Serbestleme Denetleyicisi, Kablo Korozyon Denetleyicisi, Halogen Asit gaz hacmini ölçer (IEC 60754-1), pH konsantrasyonu ((PH Meter, Hidrojen iyonları, IEC 60754-2),Tüp Fırınında yayılan ısı ile bir telden (kableden) iletkenlik (IEC 60754-2) vb. (IEC 60754-1): 800°c, IEC 60754-2: 950°c);

Özellikle, IEC 60754-1, 2 Elektrik Kabloları Halogen Asit Gaz Serbestleme Testörü, Kablo Korozyon Testörü, hem IEC 60754-1 hem de IEC 60754-2 standartlarını tek bir ekipman ve mod seçme fonksiyonu ile test edebilir;

. IEC 60754-1 halogensiz kablolar halogenlenmiş bileşikler polymeri dahil olmak üzere yanma sırasında salınan katkı bileşikleri temelinde, fluoridasyon hidrasitleri hariç,Halogen hacimli gaz ölçümüdür.IEC 60754-2, yanma sırasında yayılan bileşiklerden elektrik veya optik kablolar için gaz oksidasyon sınırını ölçer.yanma teknesi için otomatik besleme cihazlarının yerleştirilmesinin güvenilirliği ve kullanıcının rahatlığı, numuneyi kolayca koymak için dönüş rayı, otomatik zamanlayıcı ayarlama, hava filtreleme vb.;

Referans Standartları:

IEC 60754-1 2.0 b:1994: Kablolardan elde edilen malzemelerin yanmasında ortaya çıkan gazlar üzerinde yapılan test - 1. bölüm: Halogen gazının miktarının belirlenmesi

IEC 60754-2 1.0 b:1991: Elektrik kablolarının yanması sırasında ortaya çıkan gazlar üzerinde test - 2. bölüm:Elektrik kablolarından alınan malzemelerin yanmasında ortaya çıkan gazların asitlik derecesinin pH ve iletkenliği ölçerek belirlenmesi.

KS C IEC 60754-1: Elektrik kablolarının yanması sırasında ortaya çıkan gazlar üzerinde yapılan testler - 1. bölüm: Halogen gazının miktarının ölçümü.

KS C IEC 60754-2: Elektrik kablolarının yanması sırasında ortaya çıkan gazlar üzerindeki testler - Bölüm 2: Yanma gazları üreterek korozivlik testi.

. KWS 409 : Yangına dayanıklı tel - 5.12 Yanma gazı için kaustiklik.

Özellikler:

Tüp fırını:

- Fırının ısıtma bölümü için, uzunluğu 500 mm ve iç çapı 40 mm'dir.

Tüp (Pyrex):

- Yangına dayanıklı boru, fırında korur gazlardan korunmak için kullanılır.Silikon tüpünün iç çapı 38mm ve tüpün uzunluğu fırının girişinden 150mm ve tüp çıkışından 100mm uzaklıkta çıkıyor.

Yanma Teknesi:

- 98mm (Uzunluk) * 15mm (Açıklık) * 12mm (Derinlik); Her tekne yanmadan veya geri dönüştürmeden önce sadece üç kez kullanılır.

Gaz yıkama şişesi:

- Tüpün sonundaki sıvının yüksekliği her şişede 100 ~ 120 mm olmalıdır.

Havalandırma sistemi:

- Yanma için kullanılan gaz hava olmalıdır ve tüpün içine enjekte edilen havanın akış hızı tüpün gerçek iç kesitine göre ayarlanmalıdır.Örnek üzerinden akan havanın hızı 378ml/min ±10% olmalıdır..

Boyut:

- 1220mm ((W) * 450mm ((D) * 560mm ((H)

Fırın:

- 500mm w*300mm D*38mm H

Quattz cam tüpü:

- 700 mm (geniş) * 37 (iç çap)

Güç kaynağı:

- 220V, 60HZ, 10A.

Ağırlık:

- 60 kilo.

Uygulamalar:

- Hava kompresörü.

Ürün Adı:

- IEC 60754-1,2 Elektrikli Halogen Asit Gaz Serbestleme Denetleyicisi, Kablo Korozyon Denetleyicisi
