Kablo ve kablo duman yoğunluğu test cihazı, esas olarak kablolardan salınan duman konsantrasyonunu belirlemek için kullanılır

DX8330Wİre ve kablo duman yoğunluğu testleriEkipman

Uygulama alanı:Özel koşullarda yanma sırasında kablolar ve optik kablolar tarafından salınan duman konsantrasyonunu belirlemek için kullanılır.

Standartlara uygunluk:GB/T17651.1-1998 ve IEC61034-1-2 "Specific Conditions of Combustion" test standartlarının gereksinimlerini karşılamak.

Ana özellikleri:Bu test makinesi, mekanik, optik ve elektronik alanlarda profesyonel bilgiyi içerir.makul bir yapı gibi avantajları olan, istikrarlı performans ve kolay işletim; Windows XP işletim arayüzü, LabVIEW tarzı ve kapsamlı güvenlik mekanizması.ölçüm sonuçları gerçek zamanlı olarak görüntülenir ve dinamik olarak mükemmel bir eğri çizilir.Veriler kalıcı olarak kaydedilebilir, alınabilir ve yazdırılabilir ve raporlar doğrudan yazdırılabilir.

İlke:Yakılan kablolar veya optik kablolar için belirli koşullar altında duman yoğunluğunu optik ölçüm sistemi bir ışık kaynağından, bir silikon fotokelleri alıcıdan ve bir bilgisayar sisteminden oluşur.Işık kaynağı tarafından üretilen ışık 3m × 3m × 3m duman yoğunluğu laboratuvarından geçer ve 1 çapı olan tek tip bir ışık ışını oluşturur..5m±0.1m, ışık kaynağının karşısındaki duvarda ve ışığın merkezinde yerleştirilmiş bir fotocell, ışık kaynağından gelen ışığın yoğunluğunu algılar.Kabloların veya optik kabloların yanması nedeniyle yanma odasında büyük miktarda duman oluştuğundaSilikon fotokellinin ışın yoğunluğunu zayıflatarak, duman fotokiltrik enerjinin bir kısmını emer.İlk %100'e göre doğrusal bir yanıtla geçirgenlik Tt hesaplanabilir..

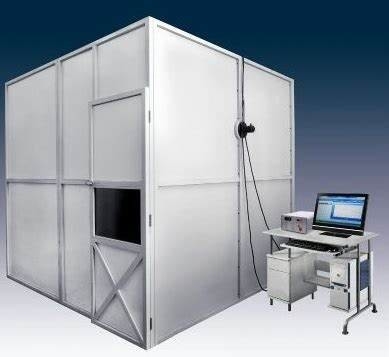

Yanma odası:Tüm kübik yanma odası, SUS304 kalınlığı 1.5 mm'lik paslanmaz çelik kullanılarak kare bir destek üzerine sabitlenmiştir.

Yanma odasının boyutu:3M x 3M x 3M, toplam 27 metreküp. Müşteri tarafından seçilen tuğla duvar yapısı veya çelik levha yapısı olabilir;

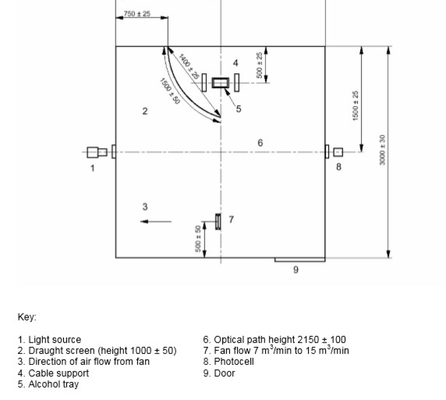

Ekipman yapısı:Ön tarafta cam bir gözlem penceresi var ve karşı duvarlarda her iki tarafta da 100 mm x 100 mm boyutlarında şeffaf bir mühürleyici pencere yerleştirilmiştir.yatay ışık ölçüm cihazının ışık ışığının geçmesine izin verir. Doldurma penceresinin merkezinin yerden yüksekliği 2150 mm'dir. Altında 100x500 mm (50 santimetre kare) havalandırma delikleri ile birkaç havalandırma deliği vardır.Alt altı tekerleği ile donatılmıştır ve altı rolleri üst tüp fanları ile donatılmıştır.

Optik ölçüm sistemi:

Işık kaynağı: ithal kuvars halogen lamba, nominal güç: 100W, nominal voltaj: 12V, nominal ışık geri dönüşü: 2000-3000Lm

Alıcı:Silikon fotokelleri, ışığın geçmediğini gösteren 0% ışık geçirgenliği ve tüm ışığın engelleme olmadan geçtiğini gösteren 100% ışık geçirgenliği ile.Spektral tepki, Uluslararası Işık Komitesi (CIE) spektrophotometer ile eşleştirilir.

Kurulum:150 uzunluğunda bir borunun bir ucuna, diğer ucunda toz geçirmez bir pencere ile monte edin.

% 0'luk bir ışık geçirgenliği, ışığın geçmediğini gösterirken, % 100'lük bir ışık geçirgenliği, engelleme olmaksızın tam bir ışığın geçtiğini gösterir.

Standart yanma kaynağı: Yanma kaynağı 1.0L alkoldür. Yapılandırma: etanol 90%, metanol 4%, su 6%

Alkol tepsisi (yanma teknesi): 1,0 mm kalınlığında paslanmaz çelikten, alt yüzeyi 210x110mm, üst yüzeyi 240x140mm ve yüksekliği 80mm,

Kurulum pozisyonu: Alkol tepsisinin yerden yüksekliği hava dolaşımını sağlayan 100 mm'dir.

Duman karışımı:Yanma odasında dumanı eşit bir şekilde dağıtmak için masaüstü bir fan kullanmak. Fan kulesinin yerden 250 mm, duvardan 500 mm ve hava hacmi dakikada 7 metreküp.Deney sırasında, hava bir fan tarafından yatay olarak üflenmiş.

Blank test:Amaç, yanma odasının içindeki sıcaklığı belirtilen sıcaklığa ulaşmak için ayarlamak ve yanma odasında 25 ± 5 °C sıcaklığa ulaşmak için alkol lambasını yakmaktır.

Sıcaklık ölçüm cihazı:Yerden 1,5 metre ve kapının içindeki duvardan 0,5 metre yükseklikte bir sıcaklık sensörü kurulur.

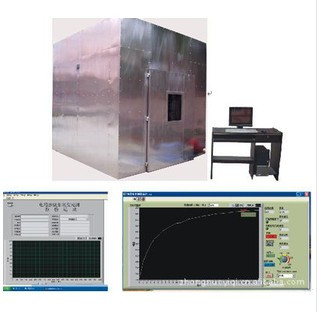

Rastgele aksesuarlar:Bir dizi bulaşım ölçüm yazılımı da dahil olmak üzere, eğriler ve raporlar çıkarabilir.

Her biri bir bilgisayar ve bir yazıcı içerir: Bilgisayar aşağıdaki Lenovo markasıyla donatılmıştır: CPU: E4300 Ana kart: Asus P5KPL Bellek: Kingston 2G; Sabit disk 160G ekran: 15 inçlik LCD sürücü:Samsung DVD(Şekilde gösterildiği gibi güçlü duman egzozu ve elektrikli düğme kontrolü kullanılarak)

Bu aygıtın laboratuvara yerleştirilmesi için önerilen özel boyutlar: yüksekliği 4.5M x derinliği 4MX uzunluğu 6m

Laboratuvar oda sıcaklığı gereksinimleri: 25±5°C

Çevre kullanım koşulları: düz zemin, iyi havalandırma, yanıcı, patlayıcı, koroziv gaz ve toz içermez; Yakınında güçlü elektromanyetik radyasyon kaynağı yoktur;Ekipmanın etrafında uygun bakım alanı bırakın..

Sıcaklık: 5°C ~ 30°C.

Hava basıncı: 86-106 kPa.

Güç kaynağı: AC220V/50HZ.

Voltajın izin verilen dalgalanma aralığı: 380V ± 10%.

Frekansın izin verilen dalgalanma aralığı: 50Hz ± 1%.

Kullanıcılardan, kurulum alanında ekipman için uygun kapasiteli hava ve güç anahtarlarını yapılandırmaları gerekmektedir.ve bu anahtar bağımsız ve bu ekipman kullanımı için özel olmalıdır.

Ekipman çalışmadığında, ortam sıcaklığı 0-45°C arasında tutulmalıdır.

1Optik ölçüm cihazı:

A. Işık kaynağı olan ithal kuvars halogen lamba: nominal güç: 100W, nominal voltaj: 12V, nominal ışık geri dönüşü: 2000-2000-

3000Lm

B. Alıcı: Silikon fotokelleri, ışığın geçmediğini gösteren 0% ışık geçirgenliği ile.% 100'lük bir ışık geçirgenliği, tüm ışığın engelleme olmadan geçtiğini gösterir..

2Standart ateşleme kaynağı:

A. Çakma kaynağı 1.0L alkol

B. Alkol tepsisi: paslanmaz çelikten, alt yüzeyi 210110mm, üst yüzeyi 240140mm ve yüksekliği 80mm'lik kuvars camdan yapılmıştır.

3Duman karışımı: Yanma odasında dumanı eşit şekilde dağıtmak için masaüstü bir fan kullanmak.

4. Boşluk testi: Yanma odasında 25 ± 5 °C sıcaklığa ulaşmak için alkol lambasını yakmak.

5. Sıcaklık ölçüm cihazı: Bir sıcaklık sensörü zeminden 1,5 metre ve kapının içindeki duvardan 0,5 metre yüksekliğinde kurulur.

6Bir dizi geçiş ölçüm yazılımı, eğriler ve raporlar çıkarabilir.

7Bir bilgisayar dahil (Kendine ait yazıcı)
