Yüksek ve düşük sıcaklıklarda çeşitli malzemelerin tekrarlanan çarpma testlerini test etmek için termal şok testi ekipmanları

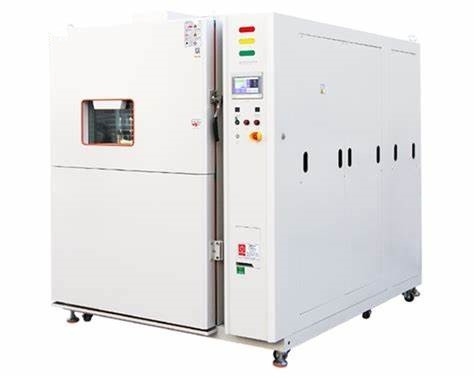

DX8468Termal şok test makinesi

Elektronik, otomotiv parçaları, plastik ve diğer endüstrilerde, yüksek ve düşük sıcaklıklarda çeşitli malzemelerin tekrarlanan darbe testlerini test etmek için kullanılır

Ürünün genişlemesi ve daralması nedeniyle meydana gelen kimyasal değişiklikler veya fiziksel hasar.

Ekipman üç parçaya ayrılmıştır: yüksek sıcaklık alanı, düşük sıcaklık alanı ve test alanı, benzersiz bir ısı yalıtım yapısı ve soğuk depolama etkisi ile,Test sırasında test edilecek olan

Nesne tamamen hareketsizdir ve soğuk ve sıcak hava yolu geçiş yöntemi soğuk ve sıcak şok testini yapmak için numuneye girer.

Bağımsız olarak yüksek sıcaklık, düşük sıcaklık ve sıcak ve termal şok fonksiyonlarını ayarlayabilir üç farklı koşul ve soğuk ve sıcak şok koşulları yaparken var

Yüksek ve düşük sıcaklıklı test makinesinin işlevi.

Düşük sıcaklık bölgesi: -50°C~RT Boyutu: 400×500×500mm

Test sıcaklığı: -40°C~200°C Boyutu: 400×500×500mm

Yüksek sıcaklık bölgesi: RT ~ 250 Boyut: 400 × 500 × 500mm

Koruma cihazı: Kompresör aşırı yük koruması, soğutucu yüksek basınç koruması, aşırı sıcaklık koruması

Kompresör: Fransız Taikang kompresörü

İç ve dış malzemeler: SUS304# paslanmaz çelik güvenlik cihazı, iç ve dış malzemeler: elektrostatik boyalı çelik levha

Özellik:

Elektronik ve elektrik bileşenleri, metaller, kimyasal malzemeler, otomasyon parçaları, iletişim bileşenleri, savunma endüstrisi, havacılık endüstrisi,

BGA'lar, PCB substratları, elektronik çip IC'leri, yarı iletken seramikleri ve polimer malzemelerindeki fiziksel değişiklikler için ideal test aracı.

Büyük ölçekli bir insan-makine dokunmatik diyalog LCD insan-makine arayüz kontrolörünü benimsiyor, çalışması basittir, öğrenmesi kolaydır, kararlıdır ve güvenilirdir.

Çarpışma modu, stil değiştirme yöntemini benimser ve soğuk ve sıcak şok testinin amacına ulaşmak için soğuk ve sıcak sıcaklıklar test alanına sokulur.

Çarpışma süresi 0.1 ~ 999.9 saat ve döngü süresi 1 ~ 9999 kez ayarlanabilir.

Otomatik (manual) çözme, döngü sayısı ve çözme sayısı için ayarlanabilir.

Çalışmada durum gösterimi ve eğri, anormal ve hata noktası gösterimi açıklaması ve ortadan kaldırma yöntemi.

Avrupa ve Amerika orijinal yüksek verimli kaskadlı sıkıştırma soğutma ünitesi, düşük çalışma gürültüsü, enerji tasarrufu ekipmanları.

PID otomatik hesaplama kontrol fonksiyonunu benimser ve sıcaklık kontrolün doğruluğu yüksektir.

Otomatik döngüsel etki veya manuel seçici etki için kullanılabilir ve iki çukurlu veya üç çukurlu tip ve soğuk yumruklama ve etki için sıcak yumruklama seçebilir.

Bağımsız olarak yüksek sıcaklıklı kutu veya düşük sıcaklıklı kutu olarak kullanılabilir ve üç amaç için kullanılabilir.

DuPont soğutucuları R404 ve R23, sıfır ozon katsayısı (HFC) ile DuPont'dan ithal edilir.

Performans parametreleri:

Yüksek sıcaklıklı banyo sıcaklık aralığı: RT ~ 250°C

Düşük sıcaklıklı banyonun nem aralığı: -50°C~RT

Test odası çarpma sıcaklığı: yüksek sıcaklık 50-200

Düşük sıcaklık -10°C~-40°C

Isıtma süresi: RT - 250°C 60 dakika boyunca

Soğutma süresi: 70°C'ye kadar soğuması yaklaşık 85 dakika sürer

Çarpışma kurtarma süresi: 150°C yüksek sıcaklıkta 30 dakika

30 dakika boyunca 40 °C'de şok

Çarpışma kurtarma süresi 5 dakikadan azdır.

Örnek ağırlığı: 1,5 kg

Laboratuvar boyutu (W × H × D): 40 × 35 × 30cm

Tüm makinenin dış boyutları: 140×180×145cm

Yapı malzemesi: iç kutu: SUS304# çelik levha, dış kutu: çelik levha püskürtme, yalıtım tabakası: PU köpükleme, taban: ulusal standart açı demir + kanal çelik

Soğutma sistemi: Avrupa ve Amerika Birleşik Devletleri'nden ithal edilen kaskad su soğutmalı tamamen kapalı veya yarı-hermetik kompresör üniteleri.

Kontrolör: Büyük LCD renk dokunmatik HMI kontrolörü veya tek LCD dokunmatik HMI kontrolörü.

Güvenlik koruma aygıtı: sigortasız aşırı yük koruyucusu, kompresör aşırı ısınması, aşırı akım, aşırı basınç, ısıtma kuru yanma, kutuda aşırı sıcaklık alarmı

Sistem.

Standart konfigürasyon: test deliği (Φ50×1, 2 adet numune rafı)

Güç: 24

Güç kaynağı: AC3 Φ5W 380V 50HZ
