Plastik duman yoğunluğu test makinesi Duman yoğunluğunu ölçmek için yeni bir tür test cihazı geliştirildi

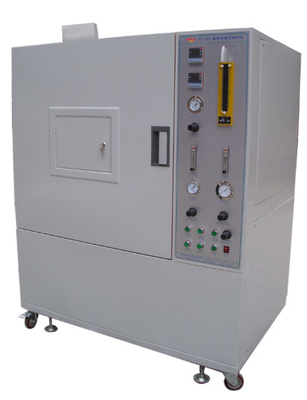

DX-8368 Plastik duman yoğunluğu test makinesi

Plastik yanma duman yoğunluğu tester, GB/8323 standardında belirtilen teknik koşullara göre geliştirilen duman yoğunluğunu ölçmek için yeni bir deneme ekipmanı türüdür.2-2008 ve ISO5659-2 "Tek oda yöntemiyle duman yoğunluğunu belirlemek için plastik duman üretimi 2. bölüm test yöntemi", bu standartlar plastik yakıldığında üretilen dumanın spesifik optik yoğunluğunu belirlemek için uygundur ve maksimum spesifik optik yoğunluk test sonucudur.Belirli koşullar altında plastiklerin dumanlama performansını değerlendirmek için kullanılır..

GB8323.2-2008 "Plastik duman üretimi-Bölüm II: Tek oda yöntemiyle duman yoğunluğunu belirleme test yöntemi" ve ISO5659.2-2006 "Plastik duman üretimi-Bölüm II:Tek oda yöntemi ile optik yoğunluğun belirlenmesi" test standardı. astım e662

Tüm cihaz kapalı bir test odasından, bir fotometre ölçüm sisteminden, bir radyasyon koni, bir yanma sistemi, bir çakıştırıcı, bir test kutusu, bir destekten,sıcaklık ölçüm cihazı ve duman yoğunluğu test yazılımıDöngü tek çipli mikro bilgisayarla geliştirilmiştir, yüksek teknik içeriğe ve istikrarlı bir performansı vardır.Ancak diğer malzemelerin değerlendirilmesi için de kullanılabilir (ePlastiki endüstrisi, katı malzeme endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüstrisi, plastik endüve bilimsel araştırma ve test birimleri.

1Test odası:

1.1 Ön kapı bir pencere ve pencere hareketini engelleyen bir şeffaf ışık kalkanı ile donatılmıştır.

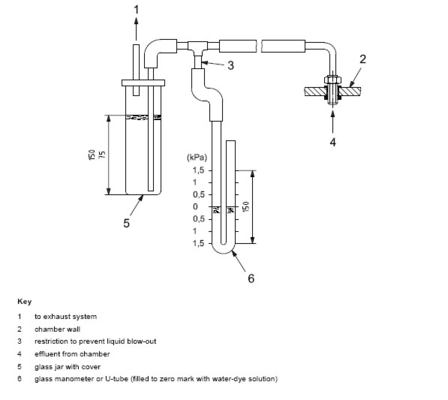

1.2 Kare kutunun alt kısmı, aşırı basıncı önlemek için patlayıcı bir alüminyum folyo levhası ile monte edilmiştir. Bu levha, 0.04 mm kalınlığında ve 405 mm uzunluğunda bir güvenlik patlama diskinden oluşur.genişliği 200 mm, ve toplam alanı 81000mm2 ve kutuya iç basınç düzenleyici bir cihaz yerleştirilmiştir (Şekil 2'ye bakın).

1.3 Işık penceresi: Üst ve alt iki Ø 75 mm ışık penceresi, ışık penceresinin alt kısmı 9W halka şeklindeki elektrikli ısıtıcı ile donatılmıştır.Yüzeydeki duman konsantrasyonunu asgari seviyeye indirmek için ışık penceresinin üst yüzeyinin sıcaklığını (50 oC ~ 55o C uygun) sağlamak için, ışık penceresi test kutusunun üst kısmında ve test kutusunun dışındaki ışık penceresinin etrafına 8 mm kalınlığında bir optik platform yerleştirilmiştir.ve optik masa, sabit platform ve test kutusunu bağlayabilen Ø 15 mm'lik bir metal çubukla sabitlenir..

1.4 İç boyut: yüksekliği 914mm X genişliği 914mm X derinliği 610mm

1.5 Malzeme: Üç katmandan oluşur: Dış katman 1,5 mm kalınlığında çelik levha, yüksek sıcaklıklı elektrostatik pişirme beige beyaz boya,Orta katman 60 mm kalınlığında asbest katmanından oluşur., ve iç katman 1.2mm kalınlığında USU304 paslanmaz çelik, yüksek sıcaklıklı elektrostatik pişirme siyah boya, kolayca temizlenebilir.

1.5 Hava girişi ve egzoz portu: Hava girişi test kutusunun üst kısmına, çapı Φ65 mm'ye monte edilir ve kapanma ve kapanma durumları bir flensli bir solenoid valfi ile kontrol edilir.Egzoz portu sol tarafın alt kısmına monte edilmiştir, çapı Φ80mm'dir ve kapanma ve kapanma durumlarını kontrol etmek için bir flensli bir solenoid valfi ile kontrol edilir ve egzoz fanı takılır.

2Fotoelektrik ölçüm sistemi:Güç kaynağından, fotomultiplier tüpünden, büyütme translucenslerinden, kapak, filtreden, nötr translucenslerden, mercekten, optik sistem obscura'dan, ışık kaynağından ve optik pencere ısıtıcısından oluşur.

2.1Işık kaynağı:

2.1.1. Işık kaynağı: 6,5V'lik bir yanıp sönen lamba, güç sağlayan bir transformatör (220V giriş ve 6.5V çıkış) ve değişken bir dirençten oluşur.

2.1.2Kurulum: ampul, bir ışık kaynağı, konveks bir lens, bir ışık penceresi ısıtıcısı ve bir optik pencereden oluşan test odasının altındaki şeffaf olmayan karanlık kutuya kurulur.

2.1.3Pencere ekmeği: Pencerenin üst yüzeyinin sıcaklığını (50 oC ~ 55oC) sağlamak için 9W direnç telinden çevrili AC220V güç kaynağı.

2.1.4. Konveks lens: 51mm çapında, ayarlanmış ve kalibre edilmiş, tamamen 51mm çapında bir halka oluşturur ve halka dışındaki ışığında başka ışık yoktur.

2.1.5Optik pencere: engelleri olmayan şeffaf bir filmden ve bir kamera obscura kutusundan oluşur.

2.2Foto detektör:

2.2.1. Foto detektör: Foto çarpan tüp, büyütme filtre, kapak, filtre, nötr filtre, konveks lens, optik pencere vb.

2.2.2. Fotomultiplier tüpü:

2.2.2.1. Parametreler fotomultiplier tüp: voltaj: DC 1000V, güç kaynağı: giriş 12V, çıkış 0 ~ -1200V 2mA

2.2.2.2Fotoelektrik sistem işleme: fotodetektör, A/D sayı şablonu ile bağlı ve çok aşamalı amplifikasyon mikro bilgisayarı tarafından işlenen bir fotomultiplier tüpüdür.Zaman içinde ilgili optik yoğunluğun iletimini sürekli olarak ölçebilir., 5 büyüklük spektral hassasiyet yanıtıdır, çıplak göz yanıtına benzer ve karanlık akım 0.001uA'dan daha azdır.Fotomultiplier tüpünün minimum hassasiyeti, 0'nun %100'ünü okumakla elde edilebilir..5 nötr filtre ve optik yolun üzerinde bir ND-2 büyütme filtri.

2.2.3Büyütme filtre: ND-2.0 geçirgenliği% 0.95 ve A ışık kaynağının renk sıcaklığı K=2854.

2.2.4. Çatlak: defle ve 0% düzeltme iletim için kullanılır.

2.2.5Filtre: Karşılama filtresinde optik yoğunluk 0.1 ~ 1.0 ve 2.0Toplamda 11 adet.

2.2.6Tarafsız filtre: ND-0.5Işık kaynağı renk sıcaklığı K = 2854.

2.2.7. Konveks lens: çapı 51mm'dir, böylece doğrudan ışın üst ve alt obscura arasındaki yarı saydam plakadaki küçük güçlü bir noktaya odaklanabilir.

2.2.7Optik sistemin kalibrasyonu: 3.0 optik yoğunluğu ve 550~650nm dalga boyu olan nötr bir filtre ile algılama.

2.2.8Optik pencere: engelleri olmayan bir şeffaf levha ve bir kamera obscura kutusundan oluşur.

3Radyasyon konusu:

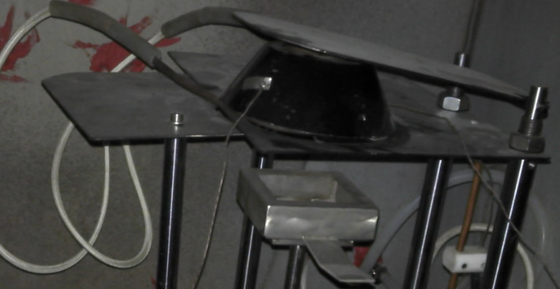

3.1. Radyasyon koni: 2600W değerli bir gücüne sahip bir ısıtma elemanından oluşur, bu da örnek yüzeyinin merkezinde 10KW/m2 ~ 50KW/m2 radyasyon yoğunluğu sağlayabilir.Örnek merkezinden 25 mm uzaklıktaki diğer iki yerin ışınlanmasını test ederken, bu iki pozisyonun ışınlanımı numunenin merkezinin ışınlanmasının %85'inden daha az olamaz.

3.2Işıklı konik ısıtıcısı: bağımsız bir güç kaynağından beslenir, tek fazlı izolasyon transformatörünün gücü 3000W'dur ve sıcaklık kontrolü hızlı döngü ile tiristor kontrolünü benimser,ve kontrol sıcaklığı ±2 °C'de dengelenir.

3.3. Isı akış ölçer: alıcı radyasyon bölgesinde 50kw/m2 aralığı ve 10mm çapında düz bir alan, yüzeyi mat siyahla kaplanmış ve soğutma su soğutmasıyla yapılmıştır.

3.4. Çakıştırıcı: Çakıştırıcı nozel Φ4.0mm diyafram bakır tüpünden yapılmıştır ve alev uzunluğu ve yatay ölçümü 30mm'dir.

4Gaz tedarik sistemi:

4.1Gaz kaynağı: saflık %95, propan ve hava karışımı gaz, basınç 170Kpa

4.2Propan akış ölçer: 1 ~ 100cm3/min

4.3. Hava akış ölçer: 5 ~ 500cm3/min

5Performans:

1İletişim çözünürlüğü: 0.0001%;

2Ölçüm aralığı: 0-100%; Ölçüm sırasında otomatik vites değişimi.

3Ölçüm doğruluğu: ± 3%

4Çalışma voltajı: AC200-240V 50Hz;

5. Çevre nemliği: oda sıcaklığı -40°C

6Çalışma ortamı: Enstrüman çalışırken, doğrudan güneş ışığından ve zorla hava akışından kaçınmalıdır.

6Ölçüm yazılımı:

Windows XP işletim arayüzüne ve LabVIEW tarzına dayanır. İletişim ve zaman eğrisi görüntülenir. Çince ve İngilizce arayüz ve Çince ve İngilizce talimat el kitapları sağlar.
