Ozon-reaktif olmayan malzemeler için Ozon Direnci Test Makinesi Elastomer Direncini Değerlendirmek için

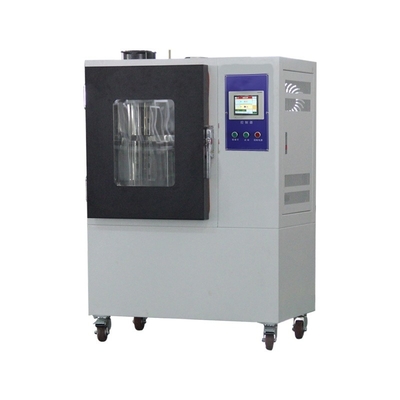

DX7120Ozon direnci test cihazı

1. Standartlar:

IS 10810 (Bölüm 13), IEC 60811-403, ASTM D 470, IS 3400 (Bölüm 20): 1994, ISO 1431-1/1994 ve ASTM 4575 ile uyumludur.

2Özet:

IS 10810 (Bölüm 13), IEC 60811-403, ASTM D 470, IS 3400 (Bölüm 20) uyarınca: 1994,ISO 1431-1/1994 ve ASTM 4575, kabloların elastomer ve polimer malzemelerinin ozon saldırısına dirençlerini tahmin etmek içinTest cihazı, bir test odası, yüksek voltajlı bir güç kaynağı ve denetleyicisi olan bir ozon jeneratörü, bir hava kurutma cihazı/temizleyici, bir akış ölçer kontrolü, bir sıcaklık kontrol odası,cam bir alet, kimyasal test için numune taşıyıcı ve ozon tespit cihazı.

3Teknik parametreler:

1) Test odası, ozona tepki vermeyen malzemeden, tercihen paslanmaz çelikten yapılmalıdır.

2) Odanın hacmi en az 60 litre olmalıdır ve hem ısıtma hem de soğutma sağlayan soğutma fırını olmalıdır.

3) Test odasının sıcaklığı, PT-100 sensörü kullanılarak elektronik bir dijital sıcaklık göstergesi denetleyicisi tarafından kontrol edilmelidir.

4) Gerekli sıcaklık aralığı 10°C'den 80°C'ye kadar ve kontrol doğruluğu ±1°C'den daha iyidir.

5) The inner chamber should be accessible through a door with an appropriate closing mechanism and sealing to prevent partial pressure loss or adverse effects on ozone concentration levels throughout the test.

6) Kapı, testin beklenen süresi boyunca kazara açılmasını önlemek için bir cihaz veya kilitleme mekanizmasına sahip olmalıdır.

7) Giriş kapısı, test sırasında kısmi basınç kaybını veya ozon konsantrasyonuna olumsuz etkileri önlemek için sertleştirilmiş camdan yapılan bir gözlem penceresi ile donatılmalı ve mühürlenmelidir..

8) İç oda, numuneyi ara gözlem için bir ışık kaynağı ile donatılabilir.

9) İç oda numune yerleştirmek için bir raf veya raf ile donatılabilir, rafın malzemesi ozonla reaksiyona girmemelidir, tercihen paslanmaz çelik,ve raf, giriş üzerindeki etkilerin en aza indirgenmesi için tasarlanmalıdır., hava-ozon karışımının dolaşımı, değişimi veya emisyonu.

10) Havadaki ozon akışının konsantrasyonunu ve kısmi basıncını oluşturmak, ölçmek ve kontrol etmek için cihazlar gerektirir.ve havadaki ozon akımı odaya girdiğinde ozon katmanlaşmasını önler..

4Ozon jeneratörü:

1) Ozon üretimi kaynağı test odasının dışında bulunmalı ve gaz akışındaki yabancı madde uygun şekilde filtre edilmelidir.

2) Ozon jeneratörü, ince bir cam dielektrik ile ayrılmış, elektrotlar arasında bir voltaj uygulanan konsantrik elektrotlara sahip olmalıdır.

3) Jeneratör, maksimum gerilim aralığı 20-30 kV ve gerilim değişikliği kontrolü ile 8 mA çıkış akımı olan yüksek voltajlı bir transformatörle beslenebilir.Yüksek voltajlı transformatörün doğruluğu %1 ± olmalıdır..

4) Operatörün tam güvenliğini sağlamak için ozon jeneratörü bileşimi ahşap bir kasa içine monte edilmelidir.

5) Ozon konsantrasyonu doğrudan bir ozonölçer veya ozon analizörü/ozon dedektörü cihazı ile ölçülmelidir.Test odasında ozon konsantrasyonu 25 ila 500 pphm (bir milyonda bir parça) veya ppb (milyarda bir parça) olmalıdır., ve ozon ölçümcüsünün isteğe bağlı olarak 25 ila 500 pphm/ppb aralığı olmalıdır.

6) Ozon dedektörü/ozon analizatörüne ek olarak, kimyasal yöntem için gerekli tüm aksesuarlar doğrulama için sağlanmalıdır.

5Havalandırma:

1) Hava kaynağı çevreden veya basınçlı hava kaynağından gelmeli ve tamamen filtre edilmeli veya filtre edilmelidir ve havadaki nemin çıkarılması için bir hava kurutma cihazı gereklidir.

2) Tekrar kullanılabilir nem göstergesi jelden oluşan bir nem göstergesi sağlanmalıdır.

3) Gerekli ozon konsantrasyonuna sahip havanın akış hızı 280 l/h ile 560 l/h arasında olmalıdır ve hava basıncı atmosferik basınçtan biraz daha yüksek tutulmalıdır.

4) Kontrollü akışölçer: hava akışını 2 ila 20 l/dakikada çok ince ayarlayabilmelidir.

6- Dönüşüm fanı:

1) Ozon karışımının dolaşımı için, test boyunca sabit bir hızı koruyabilen elektrikli bir fan sağlanmalıdır.

2) Rüzgar odasının yanındaki fan bıçağının ön kenarında 50 mm'den ölçülen hız 0,6 m/s'den az olmamalıdır.

3) Ventilatör motoru kapalı yerlerde bulunmamalıdır. Ventilatör motoru iç boşluktan izole etmek için bir uzatma şaftına veya tahrik mekanizmasına sahip olmalıdır.

4) Fan bıçakları rüzgar odasına yerleştirilmeli ve koruyucu bir ağ veya ızgara kafesi ile ayrılmış veya kapatılmalıdır.

7Cam aletler:

1) Ozon gazını toplamak ve kimyasal analiz yoluyla ozon konsantrasyonunu belirlemek.

8Örnek grupları:

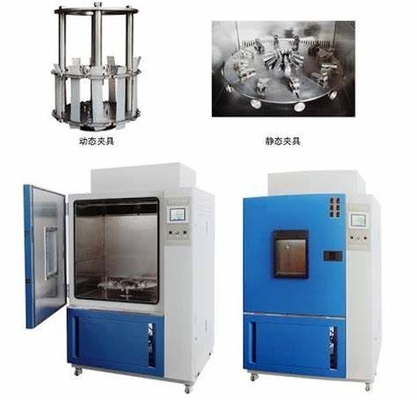

1) Deneme odasına yeterli büyüklükte mekanik bir dönen tutucu yerleştirilmeli ve üzerine bir tutak yerleştirilmelidir veya numuneyi sabitlemek için bir çerçeve yerleştirilmelidir.

2) Örnek, hava akışına dik bir düzlemde 20 mm/s ile 25 mm/s arasında bir hızla hareket ettirilmelidir.Aynı numune her 8-12 dakikada bir test odasında aynı konuma ulaşır..

9Egzoz sistemi:

1) Deneme odası uygun bir egzoz sistemi ve katalitik cihaz gibi ozon azalması cihazıyla donatılmalıdır.

2) The exhaust system must operate in such a way that the air-ozone mixture from the test chamber must be exposed to an appropriate ozone depleting device or catalytic device so as not to introduce it into the ambient atmosphere.

10Girdi gücü:

Çalışma giriş güç kaynağı 220V+/-10% AC ve frekans 50Hz+/-3%.

11Kalibrasyon:

1) Ozon ölçerleri/ozon analizatörleri, akış ölçerleri ve sıcaklık kontrol cihazları ve test odaları NABL (ISO/IEC 17025) tarafından akredite edilmiş laboratuvarlar tarafından kalibre edilmelidir.

12Gösteri:

1) CPRI spesifikasyonlarına uygun olarak ekipman ve sistem kontrollerinin tam çalışması konusunda eğitim vermek.

2) Ozon dedektörü cihazının işlevselliğini kurulum ve işletme sırasında kimyasal yöntemlerle göstermek ve doğrulamak.
