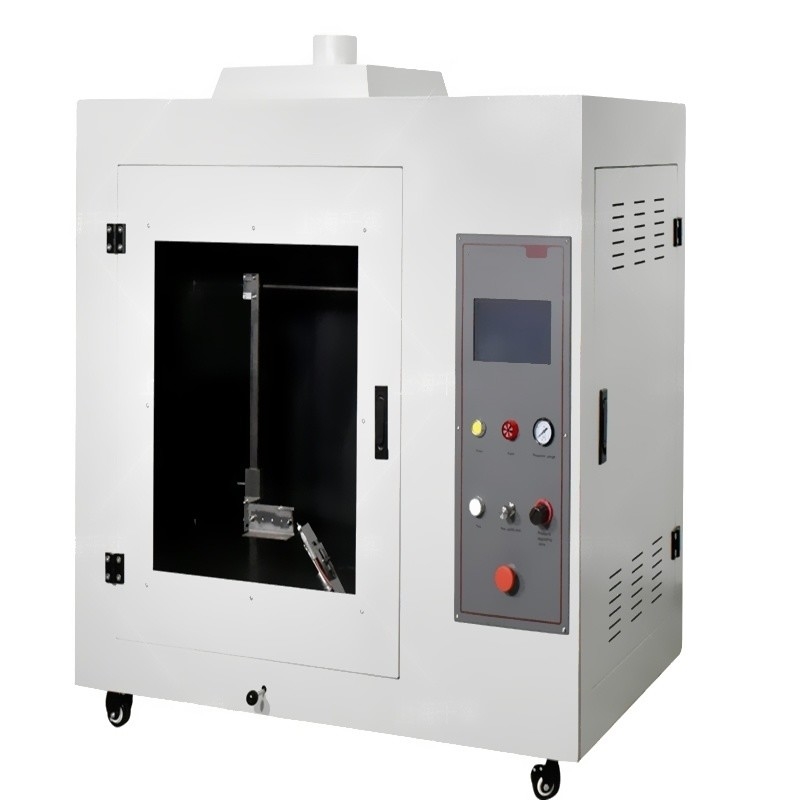

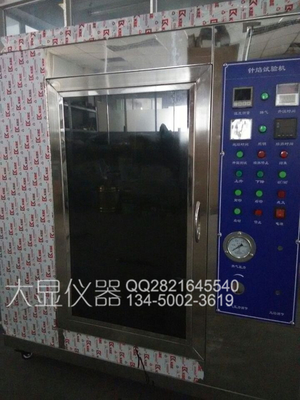

Elektrikli Aygıtların Bileşenleri ve Montajları İçin İğne Alev Deneme Ekipmanı

Çalışma prensibi:

Üründeki hata koşulları nedeniyle, sızıntı yolundan akan hata akımı, bileşenlerin veya parçaların aşırı ısınması, kötü temas vb., alevlere neden olabilir.Sonra da yakın yerlere ateş edebilir.İğne alev testi, hatalı koşullar altında ürünün içinde üretilen küçük alevleri simüle eder ve simülasyon teknolojisi kullanarak yangın tehlikesini değerlendirir.

Test standartları:

GB/T5169.5 ve IEC60695-2-2 "Elektrik ve elektronik ürünler için yangın tehlikesi testi - Bölüm 2: Test yöntemleri - Bölüm 2: İğne alevi testi" test standartlarına uygun.

Uygulanabilir kapsam:

Alev testi, esas olarak elektrikli ve elektronik ürünlerin, kablolama tahtası, santrifugal anahtarlar, pirinç fırını prizleri gibi ev aletlerinin bileşenleri, parçaları ve montajları için uygundur.,vb.

Teknik parametreler:

Yakıcı: 35 mm uzunluğunda, iç çapı: 0.5 mm

Yanma alevleri için standart: alev yüksekliği 12 mm

Sıcaklık ölçüm cihazı:

Termokopüler zırhlı F 0,5 mm K tipi filament, ölçüm sıcaklığı: 1050 °C

Sıcaklık aktarımı bakır bloğu: Ф 4.0x6.0mm

Isıtma hızı: 100-700 °C'de 23.5S

Deneme odası hacmi: 0.5M3, d×w×h: 60×95×90cm

Dış boyutlar: d×w×h: 61×120×105cm

Dış kutu malzemesi: ayna paslanmaz çelik.

Neden iğne alev testi makinesini kullanıyorsunuz:

Yangın koruması (yangın önleme, alev gerileme) her zaman sosyal güvenlik önerisi olmuştur.Yangın koruması (yangın önleme ve alev gerileme) konusundaki farkındalık da yüksek bir noktaya ulaştı.Bu nedenle, yangın önleme ve alev gerileme ülkemiz için bir öncelik haline geldi.Aynı zamanda iğne alevi deneyi de gerektiriyoruz..

Ev aletleri, elektrikli ve elektronik ürünler hangi koşullarda iğne alevi yanma test makineleri için uygundur?

Sıcak tel testi veya yatay dikey yanma test yöntemi küçük parçalar (veya bileşenler) için uygun olmadığında, iğne alevi test yöntemi kullanılabilir.Sıcak tel testi sırasında test örneği alev alırsa, oluşan yanma tehlikesi de iğne aleviyle test edilmelidir.

Not: Bu iğne alevi test makinesi GB/T4706 ve IEC60335-1'de ev içi ve benzer elektrikli test merkezleri için önerilen ekipmanlardan biridir.

Referans standartları:IEC884-1, GB2099.1, VDE, IEC335, GB4706.1, GB5169.5, UL1694.

Teknik açıklama:

Bu ürün elektronik ve elektrikli ürünlerin kullanımına dayanmaktadır. Sızıntı yollarında akan hata akımı, bileşenlerin veya parçaların aşırı ısınması gibi hata koşulları nedeniyle,zayıf temasYakın yerlere de ateş edebilir.Bu test, hatalı koşullar altında ürünün içinde oluşan küçük alevleri simüle eder ve yangın tehlikesini değerlendirmek için simülasyon teknolojisini kullanır.Sıcak tel testi veya yatay dikey yanma testi yöntemi küçük parçalar (veya bileşenler) için uygun olmadığında, iğne alevi testi yöntemi kullanılabilir.Eğer sıcak tel testi sırasında numune alev alırsa, üretilen yanma tehlikesi de iğne alevi ile test edilmelidir. Elektronik ve elektrikli ürünlerin bileşenleri ve parçaları, kablolama tahtası gibi ev aletleri için uygundur,Merkezi kaçak anahtarlar, ve pirinç fırını soketleri.

Temel özellikler:

1) Kutunun içindeki hacim: ≥ 0,5 metreküp, cam gözlem kapısı ile

2) Yakıt: Butane gazı Butane

3) Yakıcı özellikleri: 35 mm uzunluğunda, iç çapı Ø 0.5 mm ± 0.1 mm, dış çapı Ø 0.9 mm'den fazla değil

4) Alev yüksekliği: 12 mm ± 1 mm ayarlanabilir

5) Alev sıcaklığı: 23,5 ± 1 S içinde, 100 °C'den 700 °C'ye yükselme süresi

6) Zamanlayıcı: 0 ~ 99 dakika ve 99 saniye aralığında ayarlanabilir, ayarlanabilir yanma süresi ve kaydedilen yanma süresi ile

7) Güvenlik Aygıtı: Bu makine gaz sızıntısı alarm cihazı ile donatılmıştır.,ve test kutusunun içindeki hava kalitesi normal değere geri dönene kadar gazı test kutusunun içinden atmak için egzoz sistemini çalıştırın.

8) Ürün özellikleri: Bu testerin yanma odası, güzel bir görünüm ve duman ve gaz korozyona karşı dayanıklı olan elektrostatik püskürtme boyasını benimser.Üç boyutlu ayarlanabilir armatür, otomatik kontrol sistemi, bağımsız havalandırma, uygun gözlem ve kayıt, kararlı ve güvenilir.

9) Güç kaynağı: AC220V/50Hz
