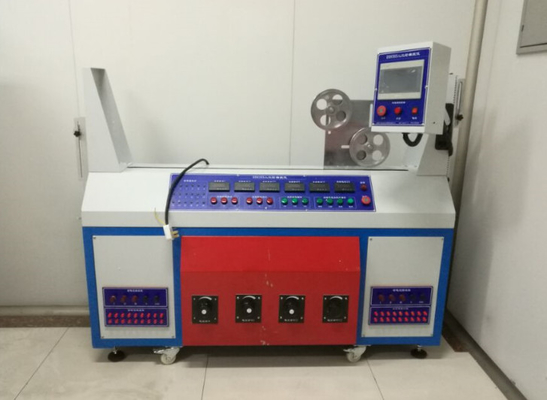

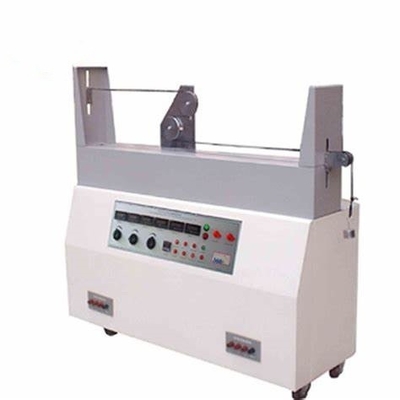

PVC yalıtılmış kabloların mekanik dayanıklılığını ölçmek için üç tekerlekli bükme test makinesi

DX8393 Kablo ve kablo iki üç tekerlekli bükme testiMakine

1Uygulanabilir alan:

Özellikle 450/750V veya daha düşük bir nominal voltajı olan ve iki veya daha fazla çekirdeği olan PVC yalıtımlı kabloların veya kauçuk yalıtımlı ve ekstra esnek tellerin mekanik dayanıklılığını ölçmek için uygundur.Performansı ve yapısı GB/T 5013 ulusal standartlarına uymalıdır..2-2008, GB/T 5013.8-2008 ve GB/T 5023.2-2008. Enstrüman yeni bir görünüm tasarımı, güvenilir performans ve yapı, kullanımı kolay, bir makinenin ikili kullanımı özelliklerine sahiptir.ve test verilerinin yüksek doğruluğuDeneysel verilerin çıkışı ve alınması için RS232, RS485 veya Ethernet evrensel iletişim arayüzlerini saklamak. IEC60227-2:2003

2Ana teknik parametreler:

1) İki tur

• Güç kaynağı voltajı: AC 380 V üç fazlı dört tel.
• Motor gücü: 200 W.
• Araç ile seyahat: ≥ 1 m.
• Araba hızı: 0.33 m/s ( ayarlanabilir).
• Örnek voltajı: 180V/450V (düzenlenebilir).
• Örnek uzunluğu: 5000 mm.
• Örnek akımı: 0-35 A (düzenlenebilir).
• Sayım tablosu: 15000 gidiş gidiş önceden ayarlanabilir.
• Pulley çapı: φ 60 φ 80 φ 120 φ 160 φ 200 (her biri 2 düz oluklu).
• Ağır çekiç kütlesi: her biri iki, 0,5 kg, 1,0 kg, 2,0 kg, 3,0 kg ve 4,0 kg.

2) Üç tekerlekli

• Güç kaynağı voltajı: AC 380 V üç fazlı dört tel.
• Motor gücü: 200 W.
• Araç ile seyahat: ≥ 1 m.
• Aracın hızı: 0,1 m/s ( ayarlanabilir).
• Örnek voltajı: 180V/450V (düzenlenebilir).
• Örnek uzunluğu: 5000 mm.
• Örnek akımı: 0-35A (düzenlenebilir).
• Ağır çekiç ağırlığı: 21N, 28N ve 42N için iki tane.
• Pulley çapı: φ 40 φ 45 φ Her biri 50'ye iki.

3Test:

1) Deneme örneği türleri: iki çekirdek tek fazlı, iki çekirdek üç fazlı, üç çekirdek üç fazlı, üç çekirdek dört fazlı. DC 12V sinyal akım kaynağı ile donatılmıştır.

2) Deneme yöntemleri: Hiçbir yük, tek fazlı (iki çekirdek), üç fazlı (üç fazlı üç tel/üç fazlı dört tel), beş çekirdekten fazla kablo,ve 18 çekirdekten daha az olan kablolar herhangi bir zamanda seçilebilir.

3) Deneme örneği arıza kontrolü:

• Amperometre göstergesi: A, B ve C fazları otomatik olarak kesilir ve kapatılır.
• Mevcut gösterge: A/B, A/C, B/C kısa devre ve otomatik olarak kapanmak için alarm çalması.
• Mevcut gösterge: A, B, C ve katman kısa devre alarmı ve otomatik kapatma.
• Beş veya daha fazla çekirdeği olan numuneler için, herhangi bir yük akımı uygulanmaz. Kablo çekirdekleri seri olarak V-V'ye bağlandığı sürece, panel sinyal kaynağı 12V'lik bir DC voltajı gösterir.Eğer bir devre kesici varsa, sistem otomatik olarak durur.
