Yüksek Voltajlı Sızıntı İzleme Makinesi

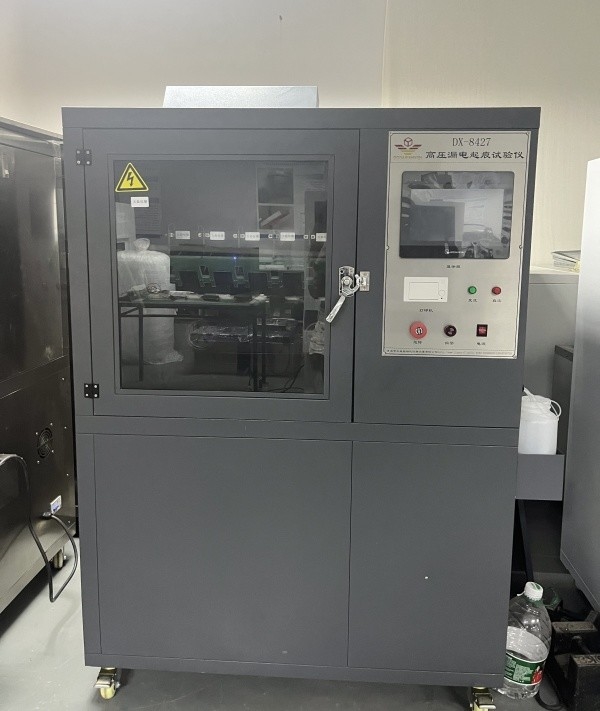

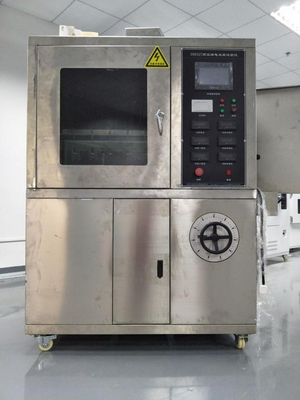

DX8427HYüksek voltajlı sızıntı izleme testi makinesi

1S.Uygulama alanı:

Genellikle elektrikli ve elektronik ürünlerin, ev aletlerinin ve malzemelerinin elektrikli izlere ve korozyona dirençlerini test etmek için uygundur.Sıvı kirleticilerin ve eğik yüzey örneklerinin kullanımını güç frekansında (48Hz -62Hz) simüle etmekElektrikliğe ve korozyona direnç ölçümü yoluyla sert çevresel koşullarda kullanılan elektrik yalıtım malzemelerinin direnç seviyesini değerlendirmek.Elektrikli ürünlerdeki nem ve kirliliklerin etkisi altında, farklı kutupluklara sahip yüklü parçalar arasında veya yüklü parçalar ve topraklanmış metal arasında yalıtım sızıntısı meydana gelebilir.Ya da akıntıdan kaynaklanan malzeme erozyonuBu test, izolasyon malzemelerinde yukarıdaki durumu simüle eden yıkıcı bir testtir.Elektrik alanı ve belirli bir voltajda su içeren kirlilik etkisi altındaki yalıtkanların sızıntıya göreceli direncini ölçmek ve değerlendirmek için kullanılırElektriksel ve elektronik ürünlerde, ev aletlerinde, relé prizleri, dönüştürme anahtarı kapakları, kontaktörler gibi katı elektrik yalıtım malzemeleri ve ürünleri için uygundurvb..

2Standartlara uygun:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", kauçuk için geçerli olan yalıtım malzemelerinin AC/DC Sızıntı İzleme Testi standardında belirtilen simülasyon test öğeleri,Plastik ve eğimli düzlem yöntemi gibi diğer elektrik yalıtım malzemeleri. Silikon kauçuk testerleri ve silikon testerleri beş set için standart

Teknik parametreler:

Elektrot: 0,5 mm kalınlığı Malzeme: paslanmaz çelik;

Üst ve alt elektrotlar arasındaki mesafe: 50.0mm ± 0.1;

Sınav voltajı: 100V-6000V adımsız ayarlanabilir;

Voltaj düzenleyicisi: Çıktı: 0~250V'den ayarlanabilir, 5KVA kapasiteli;

Devre akımı 60mA olduğunda, çıkış voltajı kesilir.

Test süresi: 6 saat.

Düşme doğruluğu: %0.5;

Voltaj sabitliği: ± 1%

Yüksek hassasiyetli voltaj düzenleyicisi: çıkış AC220V. Güç 6000W. Doğruluk ± 1%;

Test transformatörü: Kapasite 5KVA. Maksimum çıkış voltajı AC6000V (veya DC6000V isteğe bağlı);

İz tespiti: GB/T6553-2003/4 standardına göre.1.2, bir voltaj (2.5kV, 3.5kV ve 4.5kV) uygulanır ve kirlenmiş sıvıyı belirli bir akış hızında damlatılır. Akım 6 saat boyunca akmadan 60mA'nın altında ise, geçiyor olarak kabul edilir;

Düşürme cihazı: dakikada 0.00185-20 mililitre akış aralığı, dakikada 0.1-50 dönüş çalışma hızı olan Ralph hassas peristaltik pompası kullanılarak,ve 0'dan daha küçük bir akış doğruluğu hatası% 5

Çıkış voltajı: AC/DC (açılabilir)

Kutusu: SUS304 paslanmaz çelikten yapılmıştır (pürçe yüzeyi);

Kanalizasyon tankı 316 paslanmaz çelikten yapılmış ve mühürleme cihazı ile donatılmıştır.

Hacim 0,56m3, stüdyo hacmi: 900L * 650W * 950H (mm);

Araç boyutları: 1200L * 750W * 1800H (mm), uzunluk 750 * genişlik 1180 * yüksekliği 1760mm, ahşap kutu 890 * 1320 * 1900

Ağırlık: yaklaşık 200KG

Kontrol cihazı: Siemens PLC+Taiwan Weinview dokunmatik ekran kontrolü, hassas kontrol, basit çalışma, tamamen insani tasarım, testten sonra otomatik rapor üretimi,ve panel termal yazıcı zamanında test sonuçlarını yazdırabilir;

Test gruplarının sayısı: Beş grup (sınav sırasında, bir pompa bir grup damla kontrol eder ve test süreci birbirini etkilemez,piyasada yaygın olarak görülmeyen, çünkü bir pompa beş grubu kontrol eder) (ayrıca veya birlikte test edilebilir)

Test adımları:

Deney için hazırlık: Aksi belirtilmedikçe, deney, her malzeme için test edilen beş numune ile (23±2) °C'lik bir ortam sıcaklığında yapılmalıdır.Örneği yerleştirirken, mat test yüzeyi, yatay düzlemle 45° açıda olmak üzere aşağıya doğru olmalıdır. Şekil 3b'de gösterildiği gibi, iki elektrot arasındaki mesafe (50 ± 0,5) mm'dir.

Not:Her deneyde yeni filtre kağıdı kullanın.

İlk olarak, filtre kağıdını tamamen nemlendirmek için kirlenmiş sıvıyı filtre kağıdının kaplamasına enjekte edin.Kirlenmiş sıvının akış hızını ayarlayın ve 1 Tablosundaki hükümlere göre akış hızını düzeltin.Kirlenmiş sıvının iki elektrot arasında numune yüzeyinde düzenli olarak akmasını sağlamak için akışı en az 10 dakika boyunca izleyin.Kirlenmiş sıvı filtre kağıdının yanından veya üstünden taşmak yerine üst elektrodun eksenel deliğinden akmalıdır.

Voltajı uygula

Yöntem 1: Sabit voltaj izleme yöntemi.

Kirlenmiş sıvı, Tablo 1'de belirtilen akış hızında tekel olarak aktığı zaman, anahtarı kapatın ve voltajı daha uygun olan 2,5 kV, 3,5 kV veya 4,5 kV voltaj değerlerinden birine yükseltin.Zamanlamayı başlat ve voltajı 6 saat boyunca sabit tut.

Eğer daha yüksek veya daha düşük bir voltajda test etmek gerekirse, test için tercih edilen her test voltajı için beş numuneden oluşan başka bir set alınır.

Sabit elektrikli iz voltajı, altı saat boyunca maruz bırakıldıktan sonra beş numunenin de hasar görmediği en yüksek voltajdır.

Malzemeler aşağıdaki şekilde sınıflandırılır:

Seviye 1A0 veya 1B0: 2.5kV'de 6 saat içinde herhangi bir numune arızalanırsa, değerlendirme standardı A veya değerlendirme standardı B'ye göre;

Seviye 1A2.5 veya 1B2.5Eğer beş numune de 6 saat boyunca 2.5kV'lik bir gerilimi kaldırırsa ve herhangi bir numune 6 saat içinde 3.5kV'de başarısız olursa;

Seviye 1A3.5 veya 1B3.5Eğer beş numune de 6 saat boyunca 3,5 kV'lik bir gerilimi kaldırırsa ve herhangi bir numune 6 saat içinde 4,5 kV'de başarısız olursa;

Sınıf IA4.5 veya 1B4.5: Eğer beş numune de 6 saat boyunca 4,5kV'lik bir gerilimi kaldırırsa; Her durumda, erozyonun maksimum derinliği bildirilmelidir.

Metot 2: Adımsal gerilim izleme yöntemi:

Başlangıçtan başlayarak, 250V katı bir değere sahip bir başlangıç voltajı seçin.Üçüncü seviye voltajından önce A değerlendirme standardının (60 mA'dan fazla akım) ihlal edilmemesi için (bir ön test gerekebilir)Kirlenmiş sıvı belirtilen akış hızında tekel aktığı zaman, anahtarı kapatın ve seçilen değere voltajı yükseltin, voltajı 1 saat boyunca koruyun.ve sonra yargı standardı A'ya göre hasar oluşana kadar her saat 250 V'ye giderek voltajı arttırın.Voltaj arttığında, kirlenmiş sıvının akış hızı ve seri direncinin direnci değeri de Tablo 1'deki hükümlere göre artmalıdır.

Adımsal elektrokimyasal voltaj, beş numunenin de Ih'ye maruz bırakıldıktan sonra hasar görmediği en yüksek voltajdır.

Malzemeler aşağıdaki şekilde sınıflandırılır:

2Ax seviyesi, burada x, test edilen malzemenin dayanabileceği en yüksek voltaj, kV olarak ifade edilir.

Not1: Kaçınılmaz olarak önemli bir yanıp sönen fenomen olacaktır. Aksi takdirde devre, kirlenmiş sıvının akışı ve kirlenmiş sıvının direnci dikkatlice kontrol edilmelidir.

Yanıp sönen, gerilim uygulandıktan birkaç dakika sonra alt elektrot dişlerinin hemen üzerinde görünen küçük bir sarıdan beyaza (bazı malzemelerde bazen mavi) yay anlamına gelir.

Bir dişten diğerine sıçramak, sonunda istikrarlı küçük parlak bir "sıcak nokta" oluşmadan önce gerçekleşse de, bu boşalmalar temelde sürekli bir şekilde gerçekleştirilir.Bu "sıcak noktalar" numunenin yüzeyini yakabilir ve nihayetinde elektrokimyasal hasara neden olabilirİki elektrot arasındaki örnek yüzeyinde hızlı boşaltma izlemeye neden olmayabilir.

Katot ışınlı osiloskopla da önemli kıvılcım fenomenleri gözlemlenebilir. Bir direncin her iki ucundan bir sinyal elde edilebilir (örneğin 3301Z,2W) seri olarak bir aşırı akım cihazı ile bağlanmıştır.

Normal yanıp sönen, sürekli, ancak eşit olmayan ve her yarım döngüde kesilmiş güç frekansı akım dalga biçiminden gözlemlenebilir.

Not2: İz, üst elektroda ulaşmadan önce, iletken izden 60mA akım aktığında ve numune yüzeyinde tutulan elektrolit,Aşırı akım cihazı etkinleştirilmelidir..

Not3: Erozyon derinliği, parçalanmış yalıtım ve kalıntıları kaldırmak için kazım veya diğer yöntemler kullanıldıktan sonra ölçülmelidir.

Bu cihaz GB/T6553-2003 ve IEC60587-2007 standartlarına sıkı sıkıya uyarak tasarlanmıştır.

Standart: GB/T6553-2014/IEC60587:2007 Çetin çevresel koşullarda kullanılan elektrik yalıtım malzemelerinin izlenebilirliğine ve korozyona dayanıklılığını değerlendirmek için test yöntemi

Metot 1: Sabit gerilim izleme yöntemi;

Metot 2: Adımlı gerilim izleme yöntemi.

En son standart GB/T6553-2014/IEC60587:2007

GB/T6553-2014 ve GB/T6553-2003 arasındaki temel farklılıklar şunlardır:

Bu standart GB/T 1.1-2009'daki kurallara uygun olarak hazırlanmıştır.

Bu standart GB/T 6553-2003'ün yerini alıyor..

GB/T 6553-2003 ile karşılaştırıldığında, bu standardın ana değişiklikleri şunlardır:

Bu standardın adı "Ağır çevresel koşullarda kullanılan elektrik yalıtım malzemelerinin izlenebilirliğine ve korozyona dayanıklılığını değerlendirmek için test yöntemi" olarak değiştirildi.

¢ Güç frekansı "48 Hz -62 Hz" den "45 Hz -65 Hz" e değiştirildi (bakınız 1. Bölüm, 2003 baskısı 1. Bölüm);

Örneğin temizlenmesi örnek hazırlamasında açıkça belirtilmiştir (bkz. 3.2, 2003 versiyonu 3.2);

"60 mA'yı aştığında 2 saniye boyunca"... ile "...60 mA'yı aştığında veya 6 mA'yı aştığında 2 ila 3 saniye boyunca"... (bkz.1.4 4. versiyon.1.4, 2003);

"4.6 havalandırma aygıtı" eklendi (bkz. 4-6);

-1. "Uzaktan 45 ° açıyla" "uzaktan 45 ° ± 2 ° açıyla" olarak değiştirin ve "5 numune birlikte veya bağımsız olarak test edilebilir" içeriğini ekleyin (bkz. 5.1.2 sürüm 5.1.2, 2003);

1. "parantez" ve "özetlenmiş örnekler" içeriği eklendi (bkz.1.3 sürüm 5.1.3, 2003);

Bu standart 5.4, GB/T 6553'ün 1. bölümündeki son puan değerlendirme standardının içeriğini değiştirir...2003 ve içeriği ekliyor "Dikkatli korozyon nedeniyle numunede delikler olduğunda veya yangın çıktığında, son noktaya ulaştığı kabul edilir" (Versiyon 5.42003'ün 1. bölümüne bakın).

Bu standartta kullanılan çeviri yöntemi, IEC 60587 kullanımı ile eşdeğerdir:2007.

Bu standart Çin Elektrik Sanayi Derneği tarafından önerilmiştir.

Bu standart, Elektriksel yalıtım malzemelerinin ve yalıtım sistemlerinin değerlendirilmesi ve standartlaştırılması için Ulusal Teknik Komitesi (SAC/TC 301) yetkisinde.

Bu standardın ana taslak birimleri Guilin Electric Appliance Science Research Institute Co., Ltd., Shenzhen Standartlar ve Teknoloji Enstitüsü,Guangdong Biaomei Silikon Fluorür Yeni Malzemeler Co.., Ltd. ve Makine Endüstrisinde Pekin Elektrik Teknolojisi ve Ekonomi Enstitüsü.

Bu standardın ana taslakları Wang Xianfeng, Liu Zhiyuan, Sun Rong, Song Yan, Huang Zhenhong, Liu Yali, Chen Yuhui, Weng Simiei, Lu Wencan, Tang Ying ve Guo Liping'dir.

Bu standardın önceki sürümleri aşağıdaki gibi yayınlanmıştır:

GB/T 6553-1986, GB/T 6553-2003.
