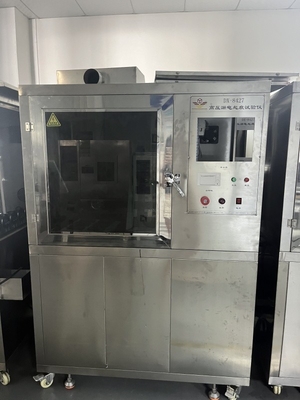

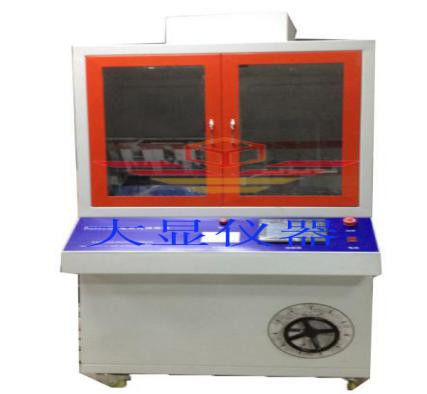

Kablo ve kablo yüksek voltajlı sızıntı işaretleme testi makinesi

DX842B Wİre ve kablo yüksek voltajlı sızıntı işaretleyici

Özet:Kabloların ve kabloların elektrik izlerine dayanma yeteneğini test etmek için kullanılır.Dikey olarak yerleştirilmiş bir numune üzerinde belirli bir hızda ve akış hızında % 1 sodyum klorür çözeltisiAynı zamanda, yüksek bir voltaj uygulayın. Eğer numune akımı bu döngü sırasında 1A'yı geçmezse, numune yanmaz, elektrot ve toprak arasında sürekli bir yay olmayacaktır,ve örnekte bozulma fenomeni olmayacak., o zaman numune nitelikli olarak kabul edilir. Tek çekirdekli kablolar için uygundur ve aynı zamanda çok çekirdekli kablo tespiti için de kullanılabilir.

Uygulama alanı:Kablo ve kabloların kirli koşullarda yüzey sızıntılarından kaynaklanan elektrik izlerinden kaynaklanan hasara dayanma yeteneği için kullanılır.

Standartlara uygunluk:Kablo ve tellerin elektrik özellikleri için GB/T 3048.1-2007 test yöntemlerinin ve kablo ve tellerin elektrik özellikleri için GB/T 3048.7-2007 test yöntemlerinin gereksinimlerine uymalıdır: 7. bölüm:Elektriksel izlere direnç için test standardı gereksinimleri.

Ekipmanın bileşimi ve özellikleri:Elektrikli kontrol parçası, püskürtme cihazı, yüksek voltajlı jeneratör, voltaj düzenleyicisi ve kanalizasyon sıvısı toplama cihazı; Ekipmanın dış kısmı tamamen paslanmaz çelikten yapılmıştır.ve iç kısmı korozyona dayanıklı ve yalıtımlı epoksi plakalarla kapatılmıştır, elektrik sızıntısının ve kirletici sıvının metal kabuğu aşındırmasını etkili bir şekilde önler.

Şirketimizin ana ürünlerinden biridir. Şirketimiz ve Guangzhou CVC kablo test merkezi tarafından ortaklaşa geliştirilmiştir.Otomatik olarak ölçmek ve püskürtme döngüsünü ve maksimum püskürtme zamanlarını kontrol etmek için PC + PLC akıllı kontrol teknolojisini kullanırTest verileri saklanabilir ve basılabilir; püskürtme kontrol kısmı paslanmaz çelik kutusundan yapılır ve püskürtme havuzu kristal gibi şeffaf akrilik levha ile yapılır, bu da güzel ve zarif.Enstrüman insani bir tasarımla tasarlanmıştır., çalışması basit, kullanımı kolay ve 5000V fabrika satış voltajı ile yüksek voltajlı sızıntı izlerini göstermek için güvenli.

TEchnical parametre

Test voltajı: 0~6000v ayarlanabilir

Test akımı: en fazla 2A

Alarm akımı: 1 A

Voltaj düzenleyicisi: 10KVA Çıkış 0 ~ 250v

Yüksek voltajlı transformatör: 10KVA Çıkış 0~5000v

Elektrot kilidi: tamamen bakırdan yapılmıştır

Örnek yalıtım çerçevesi: yüksek yalıtımlı Teflon'dan yapılmıştır

Sıvı püskürtme cihazı: püskürtme aralığı 1.2m, püskürtme hızı 3m/s, püskürtme hacmi 0.5mm/min

Aşırı akım algılama cihazı: yüksek hassasiyetli devre kesici kabul edilir.Güç kaynağı otomatik olarak kesilir ve alarm sinyali çıkartılır.

Kontrol sistemi: Siemens PLC+Weinview dokunmatik ekran hassasiyet kontrolü, doğru püskürtme, doğru zamanlama, basit çalışma ve kayıt ve hesaplama olmadan otomatik veri kaydıyla.

Sızıntı koruma cihazı: ekipman yüksek hassasiyetli bir sızıntı tespit cihazıyla donatılmıştır.Bu, kabinin sızdırılması veya aşırı akım meydana geldiğinde hemen güç kaynağını ve alarmı kesebilir., operatörün kişisel güvenliğini ve ekipmanların güvenilirliğini etkili bir şekilde korur.

İç işleme: iç kısım korozyona dayanıklı ve yalıtımlı epoksi plaka ile kapatılır, bu da yalıtım ve korozyon önleme etkisine sahiptir

Ekipman boyutu: L1300mm*W800mm*H1700mm

Güç kaynağı: 220V 50/60hz

Ekipmanın ağırlığı: 120kg
