Elektrik yalıtım malzemelerinin ark direnci performansının değerlendirilmesi

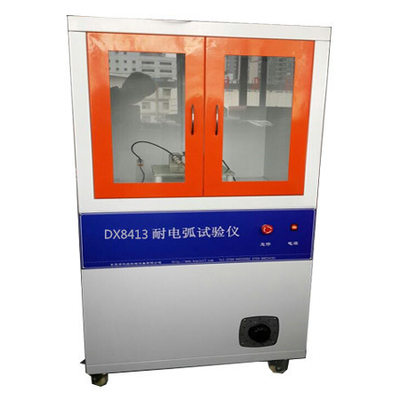

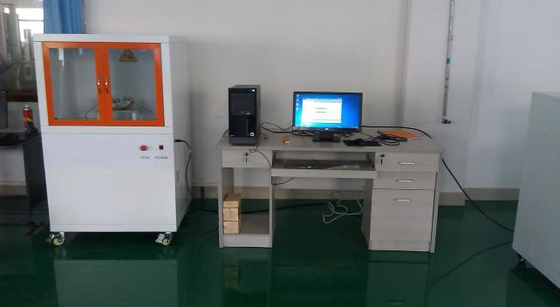

DX8413Arc direnç test makinesi

Temel olarak şu durumlara uygulanır:GB/T1411-2002 Kuru katı yalıtım malzemelerinin yüksek voltaj ve düşük akım yay boşaltmasına direnç testi.

Standartlara uygunluk:Bu tester GB1411, IPC650, IEC 61621, ASTMD495 standartlarına uygun olarak tasarlanmış ve üretilmiştir ve JEC 149 ve UL 746A gibi test yöntemlerine uyguntur.

Uygulama alanı:Plastikler, reçine yapıştırıcıları ve motorlar, cihazlar,ve ev aletleri, esas olarak plastik gibi katı yalıtım malzemelerinin ark direnci performansının test edilmesine uygulanır., filmler, reçinler, mika, seramik, cam, yalıtım yağı, yalıtım boyaları, karton ve diğer ortamlar.

Özellikleri:Yay direnci test makinesi bilgisayar kontrolünü benimser ve test süreci sırasında test eğrisi çevrimiçi olarak gözlemlenebilir; Otomatik olarak test koşulları ve test sonuçları verilerini depolar,ve erişebilir, görüntüle ve yazdır.

Deneysel ilke: Katı yalıtım malzemelerinin yay direncini test etmek için kullanılır; Test edilecek malzeme yüksek bir voltaya maruz bırakılır,maddenin yüzeyinde istikrarlı bir iletken kanal oluşana kadar yavaş yavaş küçük akım ortamı artıyorBu zaman malzemenin ark direnci zamanıdır.

Ana teknik gereksinimler:

1Giriş voltajı: AC 220 V

2Çıktı voltajı: AC 0-20 KV;

3Elektrik kapasitesi: 1.5 KVA

4Test yöntemi: aralıklı yay, sürekli yay

5Test akımı: 10MA-20MA-30MA-40MA isteğe bağlı

6Test gerilim kontrol hatası: ≤ 1%

7. Arc on/off zaman hatası:<5ms

8Test voltajı sürekli ayarlanabilir: 0-20 KV

9Akım kontrolünün doğruluğu: ± 10%

10Elektrot özellikleri: paslanmaz çelik plaka elektrot 25.4mm * 12.7mm * 0.15mm

Tungsten çelik elektrot 56mm * 7mm * 30mm

Elektrot konfigürasyon açısı 110 derece

Elektrot ile yatay düzlem arasındaki açı 35 derece.

Elektrot ağırlığı: 50G

11Güvenlik önlemleri:

(1) Aşırı gerilim koruması

(2) Aşırı akım koruması

(3) Kısa devre koruması

(4) Güvenlik kapısı açma koruması

(5) Yazılım hataları koruma

12Dış boyutları: 800 uzun × geniş 700 × 1350 mm yüksek

Ana yapılandırma:

Test makinesine: bir birim

20000 voltluk yüksek voltajlı jeneratör: bir ünite

Tam otomatik mikro bilgisayar gerilim düzenleme cihazı: bir set ((seryal port modu)

Voltaj alma ve akım alma yalıtım tipi aktarım aygıtı:bir set

Test elektrotları: iki set

Akım serbest bırakma çubuğu: bir ( reçine türü)

Bilgisayar yay direnci ölçüm ve kontrol yazılımı:bir set

Bilgisayarlar: bir set (Lenovo markası)

Markalı renkli mürekkep püskürtücüsü:bir set

Program CD'leri:bir set

Ürün kullanma kılavuzu:bir kopya

Metrolojik doğrulama sertifikası:bir kopya

Uyum sertifikası: bir kopya

Rastgele araç: bir set
