Katı yalıtım malzemesi plastik gibi katı yalıtım malzemeleri için uygun elektrik dayanıklılığı test makinesi

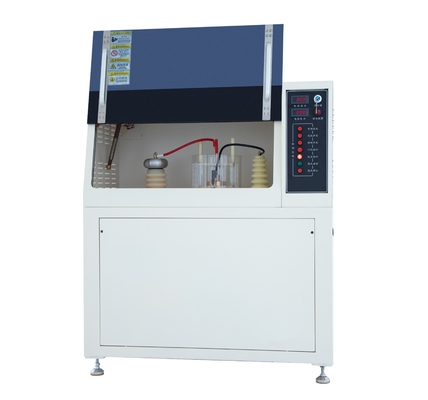

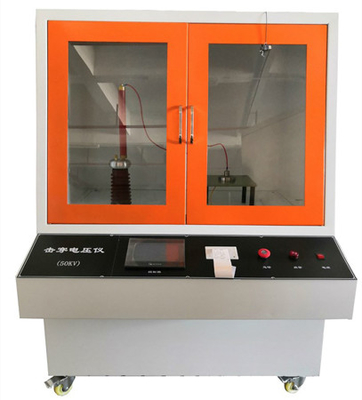

DX8388 Katı yalıtım malzemesi elektrik dayanıklılığı test makinesi (elektrik dielektrik dayanıklılık test makinesi)

Standartlara uygun:

GB1408'in gereksinimlerini karşılar.1, IEC60243-1 "Sert yalıtım malzemelerinin elektrik dayanıklılığı için test yöntemleri - Güç frekansında testler", GB1408.2, IEC60243-2 "Test Methods for Electrical Strength of Solid Insulation Materials - Corresponding DC Voltage Test" GB/T1695-2005 "Determination of Power Frequency Breakdown Voltage Strength and Withstand Voltage of Vulcanized Rubber" GB/T3333, GB12656 ve ASTM D149 test standartları.

Uygulanabilir kapsam:

Genellikle plastik, film, reçine, mika, seramik, silikon, cam, yalıtım boya vb. gibi katı yalıtım malzemeleri için uygundur.Bozulma gücünü ölçün ve hava veya sıvı ortamda güç frekansında (48-62Hz) veya karşılık gelen DC voltajında gerilim zamanına dayanın. Sürekli ve tekdüze güçlendirme veya aşamalı güçlendirme için uygundur, arıza olana kadar örneğe AC / veya DC voltajı uygulayın, arıza voltaj değerini ölçün,ve numunenin parçalanma dayanıklılığını hesaplayın; Hızlı voltaj artışı yöntemi kullanılarak voltajı belirtilen değere yükseltin ve numuneyi belirli bir süre bozulmadan tutun.Bu noktada belirtilen değer, numunenin dayanıklılık voltaj değeri..

Ana teknik parametreler:

1Test voltajı: AC 0-50 kV sürekli ayarlanabilir DC 0-50 kV sürekli ayarlanabilir

2Transformör gücü: 10 KVA

3Çökme voltajı: 0-50kV

4- Yükseltme hızı: 6 vitese bölünmüş: 50, 100, 200, 500, 1000, 2000 (KV/S)

5. Boost hız düzenleyici: elektrik otomatik hız düzenleyici için

6Voltaj ölçüm doğruluğu: ≤ 2%

7Sızıntı akımı seçimi: 1-20 mA

8Test yöntemleri: DC testi, AC testi

9- Güçlendirme yöntemi: Otomatik programlanabilir güçlendirme

10Güç kaynağı frekansı: 50Hz sinüs dalgası

11Güç kaynağı: AC220V 50/60Hz

12Dış boyutlar: uzunluk 1400*genişlik 1040*yükseklik 1500 mm

13Ağırlık: 200KG

Standart yapılandırma:

Test makinesini: bir birim

Kontrol cihazı: bir set

Test elektrotları (GB 1408.1):iki set

Test yakıt tankı: iki

Serbestleme sistemi:bir set

Kontrol sistemi:bir set

Veri toplama sistemi:bir set

Test yazılımı: bir CD seti

Marka bilgisayarı: bir set

Marka mürekkep püskürtücüsü:bir set

Ürün kullanma kılavuzu:bir kopya

Ürün yeterlilik sertifikası:bir kopya

Kullanım:Serbestleme çubuğunu çıkarın ve teleskopik çubuğu düzeltin, topraklama kliptin diğer ucunu, serbestleme çubuğunun metal sonda soketine yerleştirin.ve daha sonra zeminleme klipini alet zeminleme terminaline A veya B bağlayın.İzole edilmiş sapı en mümkün olduğunca cihaz kılıfından uzak tutun, ayakta durun, hafifçe öne eğilin, test kutusunun cam kapısını açın.ve yüksek voltajlı transformatör çıkış eşitleme topu temas etmek için metal sonda kullanın, örnek elektrot ve kondansatör yüksek voltajlı ucu birer birer. (Gerekirse, boşaltma tamamlandıktan sonra,Elektrot ile insan vücudu arasındaki voltajın 36V'den az olup olmadığını test etmek için AC voltaj aralığında (AC20V aralığı) bir multimeter kullanın., geri kalan voltajın tamamen boşaltıldığını gösterir.)

Dikkat:Her deneyden sonra numune alınmadan önce, önceden tamamen boşaltmak gerekir.

Güvenlik talimatları:

1Ekipmanın ayrı bir koruyucu toprak teline sahip olması gerekir.Koruyucu toprak kablosunun topraklanması, esas olarak, örnek parçalanmasıyla oluşan güçlü elektromanyetik müdahaleyi çevre alanında azaltmak içindir.Bilgisayarın kontrolünü kaybetmekten de kaçınabilir.

2Bu test ekipmanlarının devresinde, esas olarak aşırı akım koruması, voltaj kaybı koruması, sızıntı koruması, kısa devre koruması,DC test boşaltma alarmı, vb.

3Yerleştirme gereksinimleri: Ayrı bir topraklama gereklidir ve topraklama ulusal standartlara uygun olmalıdır. Metal çubuk en az 1,5 metre yeraltına gömülmelidir.

4Bu test ekipmanlarının devresinde, esas olarak aşırı akım koruması, voltaj kaybı koruması, sızıntı koruması, kısa devre koruması,DC test boşaltma alarmı, vb.

Ürün özellikleri

1Kullanıcı dostu bir arayüz ve basit bir işletim ile WIN XP/WIN7/WIN8 sisteminde çalışan bağımsız kurulum yazılımı

2Deneysel görüntüleme eğrisi, otomatik veri depolaması, otomatik arama.

3. çok amaçlı, doğru, güvenilir ve güvenli AC ve DC testleri için kullanılabilir.

4Bilgisayar kontrollü deney süreci, otomatik yargılama durması, otomatik sıfırlama.

5Aşırı voltaj, aşırı akım, kısa devre, sızıntı ve hata gibi çoklu korumalar.

Notlar:

1Deney sırasında, ilgili olmayan personelin yaklaşmasına izin verilmemelidir, çünkü bu test aleti yüksek voltaj üretebilir ve eğitimsiz personelin ekipmanı kullanmasına izin verilmez.Deney sırasındaBeklenmedik durumlar için tek başına kullanılmamalıdır.

2Ekipman uzun süre kullanılmadıysa, tekrar kullanmadan önce, önce cihazı hiçbir yük olmadan basınçlandırın, yani yüksek voltajlı elektrodun kablolarını eşitleme topundan çıkarın.Yüksek voltaj normal olup olmadığını görmek için bilgisayar test arayüzünü kontrol edin.

3Deney sırasında beklenmedik durumlar ortaya çıkarsa, güç zamanında kesilmeli ve deney sadece sorun çözüldükten sonra devam edebilir.

4Ekipman sabit bir şekilde yerleştirilmeli ve zemin sağlam olmalıdır. Rezonans önlemek için bir çimento zemini kullanmak en iyisidir.

5Cihazın kabı, operatörlerin ve ekipmanın kullanımının güvenliğini sağlamak için kullanım sırasında koruyucu bir toprak teline bağlanmalıdır.

6Ekipmanı kullandıktan sonra, sistemin tüm kısımlarının gücünü kapatın ve güç kablosunu elektrikle bağlamayın veya açmayın.

7. Ekipmanı belirtilen güç kaynağı voltajına göre bağlayın. Devre kablolarının doğru olduğundan emin olun. Aksi takdirde ekipmana zarar verecektir.

8. Enstrüman kapalı alana yerleştirilmeli ve laboratuvar temiz, kuru ve aşındırıcı ortamlardan arınmalıdır. İlgili olmayan personel bunu rastgele çalıştırmamalıdır.

9. Kabloyu kabloyu kırmak ve yangına neden olmamak için kablo yalıtımını çizmekten kaçınmak için donanım kablosunun keskin kenarına dokunmasına izin vermeyin;Eşyaları çekmek veya bağlamak için kablo kullanmayın, çünkü kablo kırılması nedeniyle ekipmanların arızalanmasına neden olabilir.

10. Ekipmanın su, aşındırıcı gazlar, yanıcı gazlar ve yakılabilir maddelerle sıçramasına izin vermeyin.

11Ekipmanı hareket ettirirken, güç kaynağını kesin ve prizden fişi çekin. Aygıtı baş aşağı koyma veya cihazı hareket ettirirken cihazı 45°'dan daha fazla bir açıda eğmeyin.

12Cihaz çalışırken elektrik fişini çıkarmayın.
